Bộ Chuyển Tín Hiệu Can Nhiệt Ra 4-20mA

Bộ chuyển tín hiệu can nhiệt ra 4-20mA. Bộ chuyển đổi can K, J ra 4-20mA 0-10V. Thiết bị chuyển đổi tín hiệu nhiệt độ từ can nhiệt. Bộ chuyển đổi tín hiệu từ can nhiệt K ra 4-20mA. Bộ chuyển đổi tín hiệu can nhiệt S ra 4-20mA. Thiết bị chuyển tín hiệu nhiệt độ ra 4-20mA. Bộ chuyển đổi cảm biến nhiệt độ K ra 4-20mA. Can nhiệt J, K, S, E, T, B ra 4-20mA. Bo chuyen tin hieu can nhiet ra 4-20mA. Bộ chuyển đổi can nhiệt ra 4-20mA gắn tủ điện. Thiết bị chuyển đổi can nhiệt ra 4-20mA gắn trên đầu cảm biến.

Cảm biến nhiệt độ hay can nhiệt là thiết bị đo nhiệt độ được sử dụng phổ biến trong công nghiệp hiện nay. Cảm biến nhiệt độ là tên gọi chung cho các loại thiết bị đo nhiệt độ. Can nhiệt là một loại cảm biến nhiệt độ chuyên dùng để đo nhiệt độ cao. Các loại can nhiệt như: J, K, S, B, R, E... Mỗi loại sẽ có dãy đo riêng và giá thành cũng khác nhau. Trong đó can nhiệt K là loại được sử dụng phổ biến nhất vì giá thành thấp và chịu được nhiệt độ cao.

Thông thường chúng ta không thể đưa tín hiệu từ can nhiệt về PLC được mà phải sử dụng bộ chuyển đổi. Các bộ chuyển đổi này có chức năng chuyển tín hiệu của can nhiệt về dạng 4-20mA. Như hình trên, chúng ta thấy chức năng của bộ chuyển tín hiệu can nhiệt ra 4-20mA.

1. Bộ chuyển tín hiệu can nhiệt ra 4-20mA bảo hành 3 năm

Trên thị trường hiện nay có hai loại transmitter: loại gắn tủ điện và loại tròn gắn trực tiếp trên đầu can nhiệt. Tùy vào mục đích sử dụng và điều kiện thực tế mà chúng ta chọn một loại phù hợp. Trong bài viết này tôi sẽ giới thiệu loại gắn trên tủ điện giá rẻ và có thời gian bảo hành 3 năm.

Khi nhắc đến can nhiệt thì chúng ta sẽ nghĩ ngay đến cảm biến đo nhiệt độ cao hơn bình thường. Bình thường chúng ta sẽ sử dụng Pt100 để đo nhiệt độ. Còn khi sử dụng can nhiệt thì nhiệt độ phải từ 1000ºC trở lên (can K, J, B) và có khi lên đến 1600ºC (can S). Do đó đối với các loại can nhiệt này thường nhiệt độ trên đầu củ hành cũng sẽ nóng theo nên nếu gắn transmitter vào sẽ ảnh hưởng đến độ chính xác của nó. Vậy nên loại transmitter phù hợp nhất cho can nhiệt chính là loại gắn tủ điện.

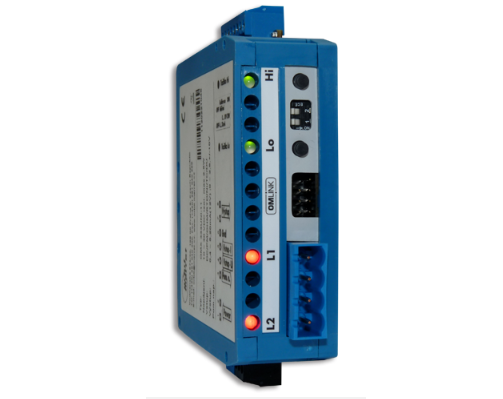

Bộ chuyển đổi của Lumel được thiết kế nhỏ gọn nên dễ dàng lắp đặt hoặc thay thế mà không làm ảnh hưởng đến hệ thống. Tín hiệu ngõ ra của nó là dòng điện 4-20mA hoặc 0-20mA. Ngoài ra nó còn có ngõ ra điện áp 0-10V. Tín hiệu điện áp ngày nay không còn được dùng phổ biến như dòng mA.

Một ưu điểm khác của bộ chuyển tín hiệu can nhiệt ra 4-20mA này là có cách ly chống nhiễu 3.7kV. Điều này đảm bảo tín hiệu ngõ ra được cách ly hoàn toàn với ngõ vào và nguồn. Do đó ngõ ra không bị nhiễu và tín hiệu rất chính xác.

2. Thông số kỹ thuật của bộ chuyển đổi giá rẻ bảo hành 3 năm

Trước khi chọn mua bất kỳ thiết bị nào thì việc đầu tiên chúng ta cần phải tìm hiểu qua thông số kỹ thuật của thiết bị. Đối với bộ transmitter can nhiệt ra 4-20mA cũng vậy. Dựa vào yêu cầu kỹ thuật như dãy đo bao nhiêu độ, can nhiệt loại gì, tín hiệu ngõ ra dạng gì mà chúng ta chọn bộ chuyển đổi cho phù hợp.

Hiện nay trên thị trường có rất nhiều thiết bị chuyển đổi tín hiệu nhiệt độ từ can nhiệt. Nhưng không phải thiết bị nào cũng tốt, cũng hoạt động ổn định. Chỉ có một số ít là giá thành rẻ, bảo hành lâu dài, độ chính xác cao. Một trong số đó là bộ chuyển đổi của hãng Lumel – Ba Lan.

Bộ chuyển đổi tín hiệu can nhiệt P20 của Lumel được sản xuất tại Ba Lan nên độ chính xác cao, thời gian đáp ứng nhanh và độ bền cao. Do đó các nhà máy sử dụng rất nhiều model P20 này. Một vài thông số kỹ thuật của nó như:

• Nguồn cung cấp: 20…65Vdc, 85…250Vac
• Ngõ vào: can K, J, R, S.. Pt1000, Ni1000, Pt100…..
• Ngõ ra: 4-20mA, 0-20mA, 0-10V, 0-5V
• Sai số: 0.1%
• Thời gian đáp ứng: <200ms
• Cách ly chống nhiễu: 3.7kV
• Chuẩn bảo vệ: IP20
• Kích thước: 22.5x120x100mm
• Nhiệt độ làm việc: -20ºC…85ºC
• Cài đặt dãy nhiệt độ bằng phần mềm nên độ chính xác cao
• Thời gian bảo hành 1 đổi 1: 03 năm
• Xuất xứ: Ba Lan

3. Bộ chuyển đổi can nhiệt ra 0-20mA dạng tròn gắn trên đầu củ hành

Ngoài bộ chuyển đổi gắn trên tủ điện thì trên thị trường hiện nay còn có một loại khác cũng có chức năng tương tự nhưng cách sử dụng hoàn toàn khác. Vì trên thực tế, một số trường hợp khoảng cách giữa tủ điện và can nhiệt rất xa nhau. Nên chúng ta không thể chọn loại gắn tủ điện được mà chúng ta phải sử dụng transmitter gắn trực tiếp trên đầu can nhiệt. Đó chính là bộ chuyển tín hiệu can nhiệt ra 4-20mA gắn đầu củ hành. Thiết bị này cũng đọc được nhiều loại tín hiệu từ các loại cảm biến nhiệt khác như: RTD, Ni100, Pt100, biến trở, điện trở, mV, mA, V. Đây là thiết bị đa năng nên chúng ta có thể chọn được loại tín hiệu ngõ vào tùy ý.

Loại transmitter gắn trực tiếp đầu can nhiệt sẽ có dạng hình tròn, kích thước nhỏ và sử dụng nguồn loop. Có nghĩa là tín hiệu ngõ ra 4-20mA cũng sẽ là nguồn cấp cho nó. Như hình trên, chúng ta thấy được chức năng của bộ chuyển đổi can nhiệt gắn đầu dò. Tín hiệu ngõ ra có thể được dùng đưa về PLC hoặc bộ điều khiển nhiệt độ, hiển thị nhiệt độ.

Mặc dù bộ chuyển đổi gắn trên đầu củ hành nhỏ gọn, dễ sử dụng và lắp đặt đơn giản nhưng không phải thiết bị nào cũng hoạt động tốt ở nhiệt độ cao. Nếu các bạn chọn loại này thì nên sử dụng thiết bị của các hãng EU để đạt sự ổn định nhất.

4. Màn hình hiển thị nhiệt độ can nhiệt có ngõ ra 4-20mA, Relay, RS-485

Nhu cầu giám sát nhiệt độ của lò hơi, lò nung hoặc nhiệt độ môi trường trong nhà xưởng ngày càng nhiều. Nhưng không phải loại cảm biến nhiệt nào cũng có màn hình hiển thị nhiệt độ. Thêm vào đó các bộ chuyển đổi thì không có chức năng hiển thị. Do đó đòi hỏi cần phải có một loại màn hình hiển thị nhiệt độ có thêm chức năng chuyển đổi sang 4-20mA/0-10V.

Từ những lý do đó, các loại màn hình hiển thị và điều khiển nhiệt độ ra đời. Màn hình này sẽ đọc tín hiệu trực tiếp từ cảm biến nhiệt độ (Pt100, can nhiệt, Pt1000…) và hiển thị lên màn hình bằng LED 7 đoạn. Ngoài chức năng hiển thị thì đa số các loại màn hình này còn có các ngõ ra để giám sát, điều khiển như:

• Ngõ ra Analog: 4-20mA, 0-20mA, 0-5V, 0-10V
• Ngõ ra Digital: Modbus (RS-485), Serial (RS-232)
• Communication: Ethernet TCP/IP
• Ngõ ra Rơ le: 2 relays, 4 relays

Với những ưu điểm trên, các loại màn hình hiển thị nhiệt độ cho can nhiệt ngày nay đã dần dần thay thế cho bộ chuyển đổi nhiệt độ. Nhưng nó cũng có nhược điểm là kích thước lớn hơn nên vẫn không thể thay thế hoàn toàn được các bộ chuyển đổi.

5. Nên sử dụng bộ chuyển đổi can nhiệt hay màn hình hiển thị – điều khiển can nhiệt ?

Sau khi đọc tới đây chắc chắn các bạn còn băn khoăn không biết nên chọn thiết bị nào phù hợp nhất cho mình. Không phải riêng các bạn mà chắc chắn cũng có rất nhiều người đang gặp vấn đề tương tự. Với kinh nghiệm làm việc trong lĩnh vực điện công nghiệp – tự động hóa hơn 10 năm. Tôi sẽ đúc kết lại và tư vấn giải pháp phù hợp nhất cho bạn. Trước tiên các bạn cần tìm câu trả lời cho các câu hỏi sau đây:

• Mục đích sử dụng can nhiệt là để lấy tín hiệu điều khiển chuông đèn ? (Đúng, Sai)
• Bạn không cần tín hiệu 4-20mA ? (Đúng, Sai)
• Ban cần xem nhiệt độ của can nhiệt trên tủ điện ? (Đúng, Sai)
• Nhiệt độ môi trường xung quanh đầu dò cao ? (Đúng, Sai)
• Can nhiệt lắp ở ngoài trời ? (Đúng, Sai)
• Khoảng cách từ can nhiệt đến tủ điện dưới 50m ? (Đúng, Sai)
• Can nhiệt được sử dụng trong môi trường dễ cháy nổ như đo đường ống xăng, dầu (Đúng, Sai)

Nếu trên 75% các câu trả lời của bạn chọn là Đúng thì bạn nên sử dụng màn hình hiển thị. Ngược lại nếu đa số câu trả lời là Sai thì bộ chuyển đổi là lựa chọn phù hợp nhất cho bạn.

Đây là những kinh nghiệm mà tôi đã tích lũy được, có thể nó chưa chuẩn xác 100% nhưng tôi hy vọng chúng sẽ có ích cho các bạn trong việc xem xét và đưa ra sự lựa chọn hợp lý nhất cho can nhiệt.

Tóm lại, tùy vào hiện trạng và nhu cầu mà chúng ta sẽ chọn transmitter hoặc màn hình hiển thị phù hợp với loại can nhiệt. Hãy liên hệ với chúng tôi để được báo giá và tư vấn giải pháp tối ưu chi phí nhất cho hệ thống của bạn.
