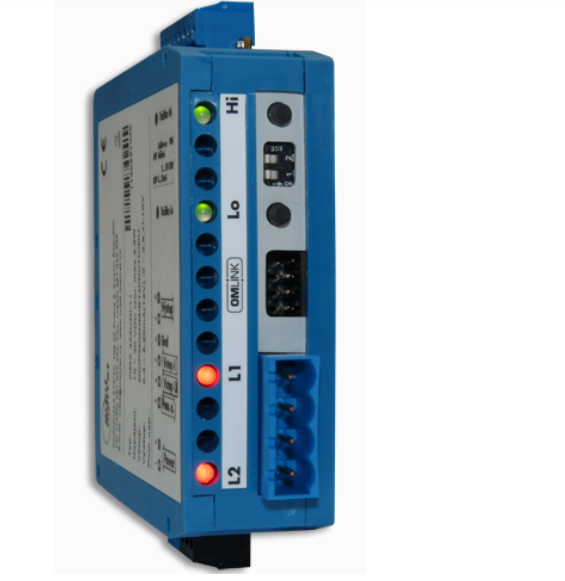

Bộ Chuyển Đổi Tín Hiệu Shunt Ra 4-20mA

Bộ chuyển đổi tín hiệu Shunt ra 4-20mA giá rẻ. Thiết bị chuyển đổi tín hiệu dạng DC điện trở shunt ra analog 4-20mA 0-10V. Bộ transducer 0-50mV ra 4-20mA. Thiết bị transmitter -50mV..+50mV ra 4-20mA. 0-300mV => 4-20mA. Bộ chuyển đổi 75mV ra 4-20mA. Thiết bị chuyển đổi -1000mV..+1000mV ra 4-20mA. Chuyển đổi tín hiệu shunt dạng mV ra 0-10V.

Đối với dòng điện xoay chiều AC, khi đo điện áp 3 pha chúng ta thường hay sử dụng CT dòng để đưa về dòng thấp để lấy tín hiệu điều khiển. Các loại biến dòng thường gặp là 300A/5A, 1000A/5A hay 100A/1A… Khi sử dụng các bộ biến dòng, ở ngõ ra chúng ta lấy được dòng xoay chiều 5A hoặc 1A. Từ đó sử dụng transmitter để chuyển đổi về 4-20mA/0-10V.

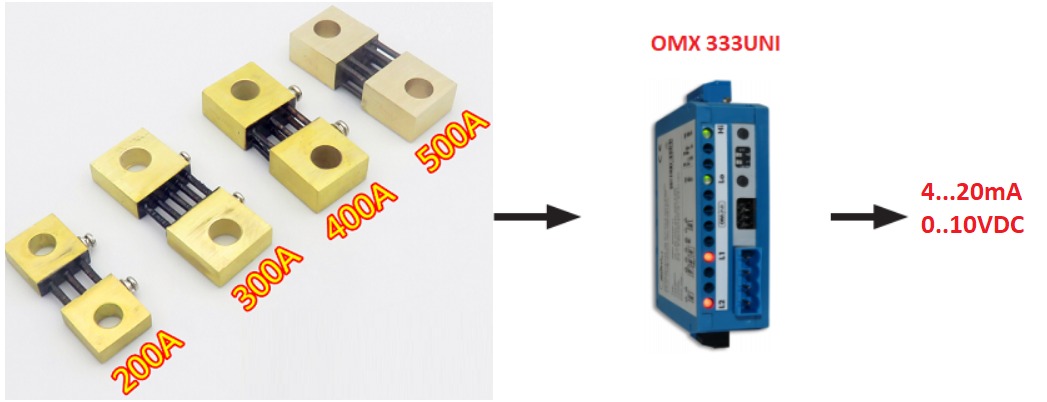

Tuy nhiên đối với dòng điện một chiều DC thì chúng ta thường hay bắt gặp điện trở Shunt. Đây là thiết bị để đo dòng điện một chiều DC với ngõ ra là tín hiệu mV. Một số loại điện trở Shunt thường thấy là 100A/50mV, 50A/75mV, 100A/75mV…. Như vậy sau khi sử dụng điện trở shunt chúng ta thu được tín hiệu mV. Sau đó sử dụng transmitter để chuyển đổi tín hiệu mV này về dạng 4-20mA hoặc 0-10V đó là bộ chuyển đổi tín hiệu shunt ra 4-20mA.

1. TOP 3 bộ chuyển đổi tín hiệu shunt ra 4-20mA tốt nhất hiện nay

Tín hiệu ngõ ra của điện trở Shunt là dạng mV. Đây là tín hiệu điện áp rất nhỏ nên rất khó để đo và xử lý. Do đó bắt buộc chúng ta phải sử dụng các thiết bị đọc tín hiệu đặc biệt hoặc bộ chuyển đổi mV ra 4-20mA 0-10V chuyên dụng. Thông thường các điện trở shunt có ngõ ra là 50mV, 75mV, 100mV….1000mV hoặc 2000mV. Trong một số trường hợp chúng ta cần lấy tín hiệu âm như: -50mV, -75mV… Do đó khi chọn bộ chuyển đổi tín hiệu shunt ra 4-20mA cần phải chọn dãy đo chính xác.

♦ Bộ chuyển đổi P10 với dãy đo lớn nhất 500mV và có ngõ ra đặc biệt 2-10V

Đầu tiên trong danh sách này là mã P10 của Lumel – Ba Lan. Model P10 là thiết bị chuyên dụng để chuyển đổi qua lại giữa các tín hiệu điện một chiều DC như dòng, áp. Do đó bộ transducer này rất phù hợp để sử dụng cho điện trở shunt. Ngõ ra của nó cũng rất đa dạng nhưng vẫn sử dụng phổ biến là 0-10V và 4-20mA. DC Transducer P10 đọc được các loại điện trở shunt như:

• Điện trở shunt 60mV
• Điện trở shunt 75mV
• Điện trở shunt 100mV
• Điện trở shunt 200mV
• Điện trở shunt 500mV

Ưu điểm của Transducer P10 là đọc được các điện trở shunt lớn như 200mV, 500mV nhưng nó cũng có nhược điểm là không thể calib được dãy đo đầu vào. Vì vậy chúng ta nên cân nhắc lựa chọn chính xác dãy input khi mua hàng.

♦ Bộ chuyển đổi điện trở shunt P20 calib được dãy đo ngõ vào

Một bộ chuyển đổi tín hiệu từ điện trở shunt ra 4-20mA, 0-10V khác của Lumel cũng được sử dụng nhiều là mã P20. Đây là bộ transducer đa năng khi nó đọc được nhiều loại tín hiêu khác nhau từ cảm biến nhiệt độ pt100, can nhiệt k đến biến trở, điện trở shunt, dòng mA, áp mV V… Bởi vì P20 là transducer đa năng nên chúng ta có thể calib được dãy đo ngõ vào bằng phần mềm của hãng. Ứng dụng trong trường hợp ngõ vào điện trở shunt mV thì nó có thể đọc được dãy đo từ:

• Các loại điện trở shunt từ 0-60mV (30mV, 50mV, 60mV)
• Các loại điện trở shunt từ 0-150mV (30mV, 50mV, 60mV, 75mV, 100mV, 150mV)

Tín hiệu ngõ ra của transducer này là các dạng cơ bản hay sử dụng như 0-10V, 4-20mA. Đối với P20 thì chúng ta nên mua loại đọc được tối đa 150mV sẽ tiện hơn vì có thể calib cho bất kỳ điện trở shunt từ 0-150mV.

♦ Bộ chuyển đổi tín hiệu shunt ra 4-20mA P17 siêu mỏng không cần cấp nguồn

Bộ chuyển đổi DC điện trở shunt ra 4-20mA model P17 là một bộ transducer đặc biệt vì nó không sử dụng nguồn ngoài. Hay chúng ta thường gọi nó là bộ chuyển đổi không nguồn. Vì ngõ ra 4-20mA của P17 là dạng passive nên cũng chính là nơi cấp nguồn cho P17 hoạt động. Ưu điểm này giúp bộ transducer có kích thước siêu mỏng (dày 6.2mm) và giá thành dễ tiếp cận với nhiều khách hàng.

Tuy nhiên nhược điểm của P17 chính là chỉ đọc được điện trở shunt 60mV. Nên hầu như P17 ít được sử dụng hơn P20. Chỉ trong trường hợp các dự án có nhiều shunt 0-60mV thì P17 là sự lựa chọn hoàn hảo.

2. TOP 5 đồng hồ hiển thị và điều khiển tín hiệu Shunt

♦ Đồng hồ hiển thị tín hiệu điện trở Shunt giá rẻ

Tương tự như các bộ transducer thì đồng hồ hiển thị cũng là một dạng đọc tín hiệu shunt và hiển thị lên màn hình LED. Trong đó mã N25 là đồng hồ LED 7 đoạn giá rẻ có thể đọc được shunt 60mV. Màn hình này mục đích chính chỉ là để hiển thị chứ không có chức năng điều khiển. Để điều khiển qua Rơ le thì chúng ta nên sử dụng các loại đồng hồ khác như bên dưới.

♦ Đồng hồ hiển thị Shunt có 2 ngõ ra Relay

Model N20PLUS có chức năng điều khiển qua 2 rơ le. Điều này hoàn toàn không có trên các bộ transducer P10, P17, P20 đã trình bày ở trên. Ngoài ra màn hình N20PLUS còn có ô hiển thị đơn vị riêng biệt với màn hình hiển thị giá trị. Với 5 LED 7 đoạn cao 14mm cho phép chúng ta quan sát một cách dễ dàng hơn. Đồng hồ này đọc được các điện trở shunt như 60mV, 75mV. Tuy nhiên một nhược điểm của đồng hồ này là không cài đặt được tín hiệu ngõ vào. Do đó rất khó để chúng ta hiệu chỉnh màn hình hiển thị theo yêu cầu.

♦ Đồng hồ hiển thị OLED dạng bargraph

Một trong số màn hình bán chạy nhất của Lumel là mã N21. Màn hình này không sử dụng LED 7 đoạn như các loại khác mà thay vào đó là sử dụng công nghệ hiển thị OLED sắc nét hơn. Chúng ta có thể cấu hình, calib được dãy đo ở ngõ vào cho màn hình này thông qua phần mềm miễn phí của hãng Lumel.

Đồng hồ mã N21 có thể đọc được các loại điện trở shunt như 30mV, 50mV, 60mV. Ngõ ra của nó là tín hiệu rơ le để điều khiển đóng ngắt chuông còi cảnh báo. Ngoài hiển thị số thì màn hình này còn có thể hiển thị cột phần trăm bên cạnh để quan sát dễ hơn.

♦ Màn hình hiển thị tín hiệu mV cho phép cài đặt range đo bằng nút nhấn

Nếu bạn đang muốn tìm một màn hình đọc được tín hiệu điện trở shunt mà có 4 ngõ ra rơ le thì N30U là loại phù hợp nhất. Đây là đồng hồ đa năng cho phép chúng ta tự cài đặt thông số ngõ vào và ngõ ra thông qua nút nhấn trên đồng hồ. N30U đọc được các loại điện trở shunt 30mV, 50mV và 60mV. Ngoài 4 relay ở ngõ ra thì nó còn có 1 ngõ ra analog (4-20mA, 0-10V). Đặc biệt N30U còn có cổng giao tiếp Modbus RTU. Có thể nói đây là màn hình đầy đủ những tính năng nhất của hãng Lumel.

Với nhiều ngõ ra như vậy, chúng ta hoàn toàn có thể sử dụng cho nhiều mục đích khác nhau như giám sát, điều khiển… Màn hình hiển thị 5 LED 7 đoạn cao 14mm cộng với ô hiển thị đơn vị đo bên cạnh giúp dễ quan sát hơn.

♦ Màn hình hiển thị dạng bargraph có 8 ngõ ra Rơ le

Nếu như cảm thấy 4 rơ le là chưa đủ thì các bạn có thể thử model NA5Plus với 8 ngõ ra rơ le. Đây là màn hình được thiết kế đặc biệt cho các ứng dụng cần điều khiển nhiều thiết bị. Màn hình này cũng đọc được nhiều loại điện trở shunt như 30mV, 50mV, 60mV, 75mV, 100mV, 150mV, 200mV, 250mV 300mV.

Bên cạnh 8 rơ le thì nó còn có ngõ ra 4-20mA/0-10V và cũng có cổng giao tiếp Modbus RTU. Điểm đặc biệt của đồng hồ này là hình dạng đứng với cột hiển thị được chia màu tương ứng từ 0-100%. Phần số được hiển thị bằng LED nhỏ hơn chỉ cao 7mm. Do đó NA5Plus và NA6Plus ít được dùng hơn N30U.

3. Mua bộ chuyển đổi tín hiệu điện trở shunt ra 0-10V, 4-20mA ở đâu ?

Bộ chuyển đổi tín hiệu shunt ra 4-20mA của Lumel có nhiều ưu điểm vượt trội. Đây là thiết bị chuyên dùng để chuyển đổi tín hiệu từ điện trở shunt. Thiết bị này được sản xuất tại châu Âu nên chất lượng và độ bền cao nhưng giá lại rất cạnh tranh.

Nếu các bạn cần bộ transducer thì có thể tham khảo mã P20. Còn nếu cần hiển thị thì có thể tham khảo màn hình N30U. Còn nếu như các bạn chưa chắc chắn có thể liên hệ với chúng tôi theo thông tin bên dưới để được tư vấn.

Công ty chúng tôi đang là đại diện phân phối sản phẩm này tại thị trường Việt Nam. Do có giá cạnh tranh nên thiết bị được các nhà máy sử dụng rất nhiều. Ngoài ra công ty chúng tôi còn có kỹ thuật hỗ trợ trong suốt thời gian bảo hành. Để biết thêm chi tiết về thiết bị này hoặc nhận báo giá xin vui lòng liên hệ:
