Các giải pháp đọc tín hiệu nhiệt độ từ pt100 và chuyển tín hiệu đó về dạng dòng 4-20mA hoặc áp 0-10V rất phổ biến hiện nay. Mỗi thiết bị điều có đặc điểm nổi bật riêng và chất lượng, giá thành cũng khác nhau. Do đó, làm sao để chúng ta chọn được một thiết bị vừa chất lượng nhưng tiết kiệm được chi phí mới là vấn đề quan trọng.
Trên thị trường hiện nay có ba phân khúc cho bộ chuyển đổi pt100 ra 4-20mA gắn tủ điện là:
- Giá thành rất rẻ có xuất xứ từ Đài Loan, Trung Quốc, HongKong….. với chất lượng kém
- Giá thành tầm trung của các hãng châu Âu với chất lượng cao
- Hàng các nước G7 giá rất đắt đỏ và chất lượng vượt trội
Hầu hết các nhà máy rất ngại sử dụng hàng Trung Quốc vì chất lượng kém, không có chính sách bảo hành và dễ hư hỏng sau một thời gian sử dụng. Thay vào đó, các nhà máy đều lựa chọn hàng châu Âu trong tầm giá vừa phải vì thiết bị vừa bền, độ chính xác cao và giá thành hợp lý. Trong bài viết này tôi sẽ giới thiệu đến các bạn một bộ chuyển đổi pt100 ra 4-20mA xuất xứ EU và có giá chỉ 1.9Tr đồng.
Mục Lục Bài Viết
1. Bộ chuyển đổi Pt100 ra 4-20mA gắn tủ điện giá rẻ của hãng Lumel
Bộ chuyển đổi nhiệt độ model P20 của Lumel được sản xuất theo công nghệ châu Âu. Vì thế, thiết bị này có độ chính xác cao, thời gian đáp ứng nhanh, độ bền cao. Ngoài ra, thiết bị còn được trang bị bộ cách ly chống nhiễu lên đến 3.1kV. Điều này đảm bảo tín hiệu ngõ ra được cách ly hoàn toàn với ngõ vào và nguồn nên tín hiệu không bị nhiễu khi sử dụng thực tế.
Ngoài chức năng chuyển đổi tín hiệu từ pt100 thì bộ chuyển đổi pt100 gắn tủ điện P20 còn đọc được hầu hết các loại cảm biến nhiệt khác như: Pt500, Pt1000, can nhiệt K, J…. Với thiết kế nhỏ gọn dạng din rail nên gắn tủ điện rất chắc chắn và tiết kiệm được diện tích.
Thiết bị này còn có đèn LED arlam để cảnh báo trạng thái nguồn, tín hiệu input, output. So với các model châu Âu khác thì bộ chuyển đổi pt100 ra 4-20mA gắn tủ điện P20 có đầy đủ chức năng cần thiết và giá thành lại thấp hơn nhiều so với các hãng khác.
2. Thông số kỹ thuật của bộ transducer từ pt100 ra 4-20mA mã P20
Model P20 của hãng Lumel – Ba Lan được xem là một bộ chuyển đổi đa năng giá rẻ. Nó hỗ trợ chuyển đổi qua lại giữa nhiều dạng tín hiệu khác nhau. Trên thực tế, chúng ta còn có thể sử dụng nó như là một bộ cách ly chống nhiễu dòng 4-20mA, áp 0-10V.
Một vài thông số kỹ thuật của bộ chuyển đổi tín hiệu pt100 gắn tủ điện như sau:
- Nguồn cung cấp: mặc định là 24Vdc hoặc có thể order 220Vac
- Ngõ vào: Pt100 3 dây hoặc đấu tắt thành 2 dây
- Dãy nhiệt độ đọc từ Pt100 từ -200°C đến +850°C
- Calib được dãy đo bất kỳ theo thông số của Pt100
- Ngõ ra analog: 4-20mA
- Sai số: 0.2%
- Thời gian đáp ứng: <50ms
- Hệ số cách ly chống nhiễu: 3.1kV, 50Hz
- Nhiệt độ làm việc: -20..+55°C
- Thời gian bảo hành: 3 năm
- Kích thước: 22.5x120x100mm
- Xuất xứ: Lumel – Ba Lan
Dựa vào các thông số kỹ thuật trên, chúng ta thấy bo chuyen doi pt100 ra 4-20ma gan tu dien của Lumel đáp ứng được những yêu cầu khắc khe nhất trong công nghiệp như: sai số (0.2%), cách ly chống nhiễu tốt (3150VAC), thời gian đáp ứng cực nhanh (<50ms).

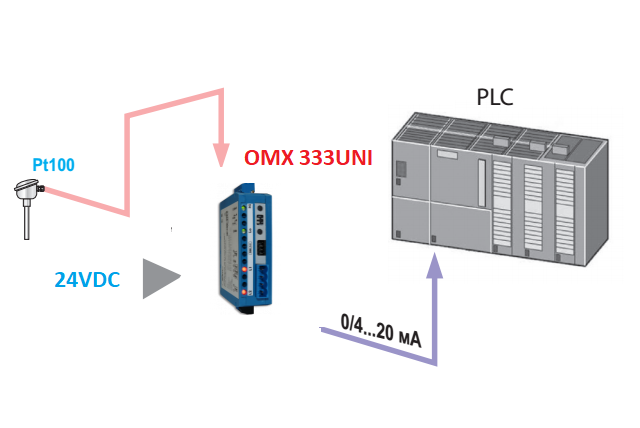

3. Nên chọn bộ chuyển đổi pt100 ra 4-20mA gắn tủ điện hay gắn trực tiếp trên đầu cảm biến ?
Đây là câu hỏi mà khiến không ít kỹ sư đau đầu khi xây dựng hệ thống đo nhiệt độ cho nhà máy. Tùy vào điều kiện cơ sở hạ tầng, yêu cầu kỹ thuật, chức năng của thiết bị….. mà chúng ta linh hoạt chọn cho mình một bộ chuyển đổi phù hợp. Vậy khi nào sử dụng bộ chuyển đổi pt100 ra 4-20mA gắn tủ điện và ngược lại ?
Sử dụng bộ chuyển đổi pt100 gắn đầu dò (gắn trực tiếp trên đầu cảm biến pt100)
Như hình trên là trường hợp sử dụng bộ chuyển đổi gắn trên đầu dò hay còn gọi là gắn trực tiếp trên đầu pt100. Có hai yếu tố quyết định chọn phương pháp này là:
- Hình dạng của pt100: thường là dạng cây, đầu dò củ hành như hình trên
- Khoảng cách từ pt100 đến tủ điện: khoảng cách xa (>50m) vì nếu kéo dây tín hiệu của pt100 đi về tủ điện thì sẽ bị suy hao, sai số lớn. Muốn khắc phục thì phải sử dụng dây bù nhiệt nhưng giá thành khá cao.
Còn nếu không rơi vào trường hợp trên thì chúng ta có thể sử dụng bộ chuyển đổi pt100 ra 4-20mA. Một số trường hợp đặc biệt như: nhiệt độ môi trường cao; khu vực lắp pt100 có diện tích nhỏ, nhiều bụi thì chúng ta ưu tiên chọn loại gắn tủ điện.
4. Có nên sử dụng bộ hiển thị nhiệt độ để thay thế cho bộ chuyển đổi ?
Ngoài các bộ chuyển đổi tín hiệu nhiệt độ mà chúng ta hay sử dụng thì có một loại thiết bị khác cũng có chức năng tương tự. Đó chính là màn hình hiển thị nhiệt độ gắn tủ điện. Các màn hình này chủ yếu dùng để hiển thị giá trị nhiệt độ từ cảm biến Pt100. Tuy nhiên ngày nay để đáp ứng nhu cầu sử dụng ngày càng đa dạng của nhà máy, nhiều nhà cung cấp đã tích hợp thêm nhiều chức năng hữu ích hơn vào màn hình hiển thị nhiệt độ. Do đó màn hình sẽ không còn đơn thuần chỉ để hiển thị nhiệt độ. Một số tính năng của màn hình như:
- Có ngõ ra tuyến tính 4-20mA, 0-10V giống như các bộ chuyển đổi tín hiệu
- Điều khiển On, Off bằng ngõ ra Rơ le dạng thường đóng (NC) và thường hở (NO)
- Có tín hiệu giám sát dạng Modbus RS-485
- Hiển thị được nhiều thông số trên cùng một màn hình
- Đọc được nhiều loại cảm biến nhiệt độ như: Pt100, Pt1000, Ni100, Can nhiệt K, J, S, B….
So với các bộ chuyển đổi tín hiệu từ Pt100 ra 4-20mA gắn tủ điện thì việc sử dụng màn hình hiển thị sẽ có nhiều ưu điểm hơn. Có nhiều chức năng hơn và đặc biệt giá thành không chênh lệch nhau nhiều. Vì thế dần dần các màn hình hiển thị nhiệt độ đã thay thế cho các bộ chuyển đổi.
Tóm lại, việc sử dụng bộ chuyển đổi hay màn hình hiển thị sẽ phụ thuộc vào yêu cầu thực tế của hệ thống cũng như nhu cầu sử dụng của bạn. Nếu như các bạn còn băn khoăn không biết chọn loại nào phù hợp thì có thể liên hệ với chúng tôi theo thông tin bên dưới:
