Bộ Transducer Dòng 0-5A Ra 4-20mA

Bộ transducer dòng 0-5A ra 4-20mA P10Z. Bộ chuyển đổi tín hiệu nguồn P10Z Lumel. Thiết bị chuyển đổi tín hiệu 0-5A AC ra 4-20mA giá rẻ. Transducer 0-5A AC ra 4-20mA. Bộ chuyển đổi tín hiệu dòng 0-5A sang 4-20mA. Bộ transducer 0-5a ra 4-20mA giá rẻ. Thiết bị chuyển đổi dòng 5A ra 4-20mA. Transducer 0-5A ra 4-20mA nguồn 220VAC. Bộ transducer dòng 5A ra 4-20mA nguồn 24VDC. Thiết bị chuyển đổi dòng xoay chiều ra 4-20mA. Bộ chuyển dòng 0-5A sang 4-20mA bảo hành 3 năm. Bộ chuyển đổi dòng từ CT 5A ra 4-20mA.

Các loại biến dòng hay còn gọi là CT (Current Transformer) dòng hoặc biến dòng TI được sử dụng phổ biến trong công nghiệp hiện nay. Thông thường biến dòng được lắp tại tủ điện để giám sát dòng điện từ điện lưới, máy phát hoặc dùng để theo dõi tính toán công suất tải của hệ thống. Các loại CT thường dùng như 100A/5A, 250A/5A, 200A/1A, 500A/1A... Dòng điện qua biến dòng thường sẽ về 5A hoặc 1A. Thông thường với dòng thứ cấp 1A, 5A này sẽ được đưa về đồng hồ đo điện năng gắn trên tủ điện đó. Đôi khi chúng ta chỉ cần lấy tín hiệu điều khiển để đưa về biến tần hoặc PLC thì CT dòng sẽ không đáp ứng được.

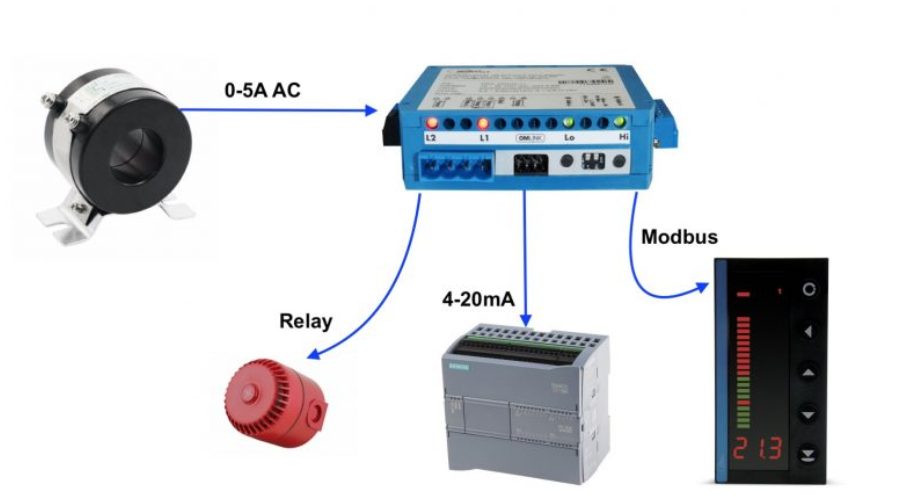

Để làm được điều đó, bắt buộc chúng ta phải dùng đến các bộ transducer dòng để chuyển đổi dòng điện 1A; 5A này về dạng 4-20mA hoặc 0-10V. Đây là thiết bị trung gian để chuyển đổi dòng xoay chiều về dòng 4-20mA để làm tín hiệu điều khiển.

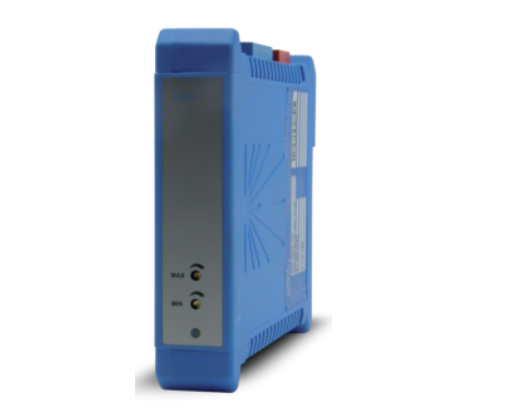

1. Bộ transducer dòng 0-5A ra 4-20mA mã P21Z 52100E0 hãng Lumel – Ba Lan

Trên thị trường hiện nay có rất nhiều thiết bị có chức năng chuyển đổi tín hiệu từ CT dòng ra 4-20mA. Có hai loại transducer dòng phổ biến là loại dùng nguồn 220VAC và loại dùng nguồn 24VDC. Trong đó, loại dùng nguồn 220VAC được sử dụng phổ biến hơn vì tại tủ điện thường sử dụng điện xoay chiều 220VAC. Tuy nhiên, một số trường hợp đặc biệt chỉ có nguồn xoay chiều thì có thể sử dụng bộ transducer dòng 0-5A ra 4-20mA nguồn 24VDC.

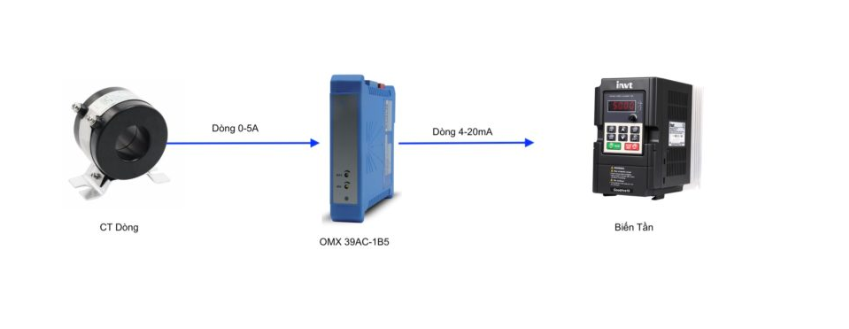

Bộ chuyển đổi 0-5A AC ra 4-20mA model P21Z 52100E0 là thiết bị sử dụng được cả hai loại nguồn trên. Như hình trên, chúng ta thấy tín hiệu ngõ vào từ CT dòng sẽ được đưa qua P10Z và đổi thành 4-20mA để đưa về biến tần.

Một vài thông số kỹ thuật của model P21Z như sau:

• Ngõ vào: đọc tín hiệu dòng 0-5A hoặc 0-1A từ các CT, TI
• Ngõ ra có thể chọn một trong số các loại tín hiệu sau: 4-20mA, 0-20mA, 0-10V, 0-5V, 0-10mA, 2-10mA
• Nguồn sử dụng cấp cho thiết bị đa dạng gồm: 40-300Vac/dc, 24-60Vdc/ac (thường sử dụng là 24Vdc hoặc 220Vac)
• Sai số của thiết là: ±0.2%
• Thiết bị có hệ số cách ly là : 3100VAC, cách ly 1 phút giữa nguồn, ngõ vào tín hiệu và ngõ ra.
• Kích thước của bộ transducer: 22.5×65.5×106.5mm
• Thời gian đáp ứng của bộ transducer dòng: 250ms (độ trễ hầu như không đáng kể)
• Thời gian bảo hành 1 đổi 1 trong vòng 3 năm (lỗi do NSX)
• Xuất xứ: Lumel – Ba Lan

2. Bộ chuyển đổi dòng 0-5A ra 4-20mA có chức năng hiển thị

Tương tự như model P10Z, bộ transducer dòng 0-5A ra 4-20mA mã P30P của Lumel cũng có chức năng chuyển đổi dòng điện 0-1A, 0-5A từ CT dòng về 4-20mA. Tuy nhiên, model này có nhiều chức năng hơn và được sử dụng phổ biến với vai trò là bộ chuyển đổi điện xoay chiều 1 pha sang analog, modbus hoặc relay.

Model P30P này sẽ lấy tín hiệu ngõ vào là dòng 1A/5A và áp 220Vac để đo các thông số của nguồn điện như: dòng, áp, công suất; tần số; hệ số công suất; THD; điện năng tiêu thụ kWh… Còn ở ngõ ra thì nó có đầy đủ các loại từ analog đến Modbus RTU, Rơ le hoặc Ethernet.

Một ưu điểm nữa của model này chính là có trang bị thẻ nhớ ngoài lên đến 8GB. Khi sử dụng với thẻ nhớ thì thiết bị này sẽ có thêm chức năng lưu trữ dữ liệu như một Datalogger.

Một vài thông số kỹ thuật của bộ P30P như sau:

• Dòng điện ngõ vào: 1A hoặc 5A từ CT, TI
• Điện áp ngõ vào: 100Vac hoặc 220Vac
• Có đến 2 ngõ ra analog: 0-20mA, 4-20mA hoặc 0-10V
• Có 2 ngõ ra rơ le dạng thường hở NO chịu được dòng 5A/220Vac
• Hỗ trợ giao thức Modbus RTU
• Có cổng Ethernet 10/100 Base-T hỗ trợ các giao thức Modbus TCP/IP, HTTP, FTP
• Nguồn cấp cho thiết bị: 220Vac hoặc 24Vdc
• Sai số thiết bị chỉ từ: 0.1%
• Đo được đầy đủ các thông số của điện lưới 1 pha như: U, I, P, Q, S, cos phi, f, THD, E…
• Có màn hình LED hiển thị thông số
• Cài đặt trực tiếp qua nút nhấn hoặc bằng phần mềm miễn phí trên máy tính
• Thời gian bảo hành 3 năm
• Xuất xứ: Lumel – Ba Lan

3. CT dòng analog – Giải pháp thay thế hoàn hảo cho bộ transducer dòng

Trên thị trường hiện nay xuất hiện một loại biến dòng mới có ngõ ra 4-20mA. Chúng ta thường gọi nó là bộ biến dòng analog hay CT dòng analog. Ưu điểm của thiết bị này là có khả năng chuyển đổi trực tiếp từ dòng điện sơ cấp AC ra thẳng dòng điện thứ cấp 4-20mA. Do đó nếu chúng ta cần lấy tín hiệu 4-20mA thì sử dụng loại này thay cho CT dòng truyền thống.

Tuy nhiên nhược điểm của loại biến dòng ngõ ra 4-20mA là bị giới hạn bởi kích thước và giới hạn dòng điện ngõ vào. Cụ thể nó chỉ đo được dòng tối đa 750A. Trong khi các loại CT dòng truyền thống có thể đo được dòng lên đến 1000A, 2500A… Một điểm hạn chế khác của loại này là đường kính lỗ nhỏ nên chỉ thích hợp cho các ứng dụng có tải trung bình, tiết diện dây dẫn trung bình. Loại biến dòng analog không có đa dạng mẫu mã, kích thước như CT dòng truyền thống.

Mặc dù biến dòng analog có những điểm hạn chế nhưng chúng ta không thể phủ nhận sự tiện lợi của nó. Chúng ta không cần sử dụng bộ transducer dòng 5A ra 4-20ma nữa mà có thể lấy trực tiếp từ biến dòng. Do đó biến dòng này đang trở thành một xu hướng mới trên thị trường.

4. Mua bộ biến đổi dòng 5A sang 4-20mA giá rẻ ở đâu ?

Các bộ transducer dòng 0-5A ra 4-20mA có ưu điểm là biến đổi dòng thứ cấp của CT dòng về dạng 4-20mA để điều khiển biến tần, PLC. Do đó, các thiết bị này được sử dụng rất phổ biến trong công nghiệp hiện nay. Tùy vào mục đích sử dụng và yêu cầu kỹ thuật mà chúng ta chọn loại sử dụng nguồn DC hay nguồn AC.

Thietbigiare.net chuyên cung cấp các loại CT dòng analog, bo transducer dong 0-5a ra 4-20mA của hãng Lumel – Ba Lan với giá cạnh tranh. Đặc biệt các thiết bị của hãng Lumel đều được bảo hành chính hãng 3 năm. Do đó các bạn có thể yên tâm về chất lượng. Một trong số thiết bị bán chạy nhất của chúng tôi là bộ transducer dòng P10Z. Model này nhận được rất nhiều phản hồi tích cực từ khách hàng của chúng tôi như: Vinacomin, EVN, POSCO…

Nếu bạn còn đang băn khoăn không biết chọn model nào thì có thể liên hệ với chúng tôi. Với đội ngũ nhân viên giàu kinh nghiệm; chúng tôi cam kết tư vấn giải pháp tốt nhất với chi phí tối ưu nhất cho bạn. Thông tin liên hệ:
