Bộ Chuyển Đổi Điện Áp 0-450V AC Ra 4-20mA

Bộ chuyển đổi điện áp 0-450V AC ra 4-20mA. Bộ chuyển đổi điện áp xoay chiều sang dòng 4-20mA. Thiết bị chuyển đổi điện xoay chiều về một chiều. Bộ chuyển đổi 24VAC, 110VAC, 220VAC ra 4-20mA. Bộ chuyển đổi điện áp ra 4-20mA giá rẻ. Thiết bị chuyển đổi điện áp 0-450VAC ra 4-20mA. Bộ chuyển đổi điện áp 0-450V AC ra 4-20mA.

Tín hiệu điện một chiều, xoay chiều được sử dụng phổ biến hiện nay. Đối với các nhà máy, việc chuyển đổi qua lại giữa điện một chiều và xoay chiều đã trở nên rất quen thuộc. Dễ thấy nhất chính là UPS hay bộ lưu điện để dự phòng khi cúp điện. Trong UPS sẽ có các module chỉnh lưu và nghịch lưu để chuyển đổi qua lại giữa điện AC và DC.

Ngoài ra, đối với các tín hiệu điều khiển được sử dụng nhiều cũng là điện DC (4-20mA, 0-10V, 24V). Một ví dụ là giám sát quá áp của động cơ xoay chiều 3 pha. Chúng ta biết rằng điện cấp cho động cơ là AC 3 pha nhưng tín hiệu cần lấy để giám sát là dạng DC. Do đó, bắt buộc chúng ta phải sử dụng đến các bộ chuyển đổi – transmitter.

Có rất nhiều loại transmitter khác nhau. Tùy vào mục đích sử dụng mà chúng ta chọn một thiết bị phù hợp. Trong bài viết này, tôi sẽ giới thiệu một số bộ chuyển đổi điện áp AC ra 4-20mA. Đây là bộ chuyển đổi điện áp xoay chiều về dòng một chiều và được sử dụng khá phổ biến hiện nay. Ưu điểm của thiết bị này là hoạt động ổn định, sai số thấp và đặc biệt chế độ bảo hành chính hãng lên đến 3 năm.

1. Giới thiệu bộ chuyển đổi điện áp AC ra 4-20mA bảo hành 3 năm

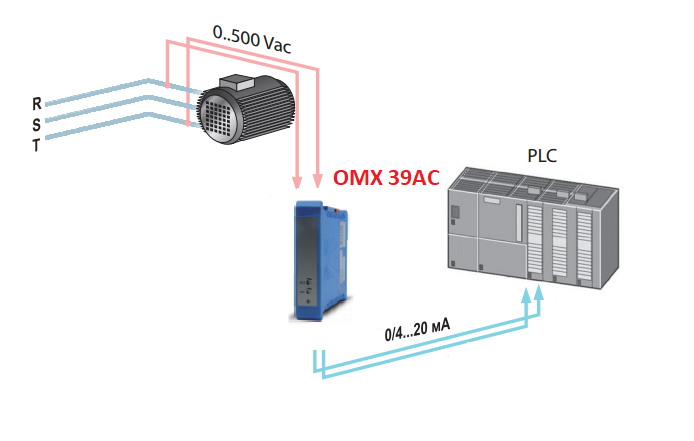

Trong ứng dụng thực tế ở nhà máy, một số trường hợp chúng ta bắt buộc phải đưa điện áp xoay chiều về một chiều hoặc về dòng 4-20mA. Như hình trên, chúng ta muốn giám sát điện áp làm việc của động cơ AC. Bài toán đặt ra là phải đo và lưu lại dữ liệu điện áp làm việc của động cơ để phát hiện sớm sự cố có thể xảy ra. Trường hợp này rất cần bộ transducer Vac ra 4-20mA. Tín hiệu 4-20mA sẽ được đưa về Datalogger hoặc PLC để xử lý và lưu trữ.

Ngoài ứng dụng trên, chúng ta cũng có thể linh hoạt sử dụng transducer này để giám sát các thiết bị khác. Nguyên lý làm việc của nó là sẽ chuyển đổi tuyến tính điện áp ngõ vào thành dòng tuyến tính 4-20mA ở ngõ ra. Ví dụ khi giám sát động cơ 220Vac thì có nghĩa là điện áp từ 0-220Vac sẽ tương ứng với 4-20mA ở ngõ ra.

Trên thị trường hiện nay có nhiều model thực hiện được chức năng trên nhưng độ chính xác không cao. Chỉ có bộ chuyển đổi điện áp AC ra 4-20mA của Lumel vừa đáp ứng được độ chính xác cao và vừa có giá thành rẻ. Ngoài ra, thiết bị của Lumel còn có bộ cách ly giữa ngõ vào ngõ ra lên đến 3150VAC. Điều này đảm bảo tín hiệu được cách ly chống nhiễu rất tốt. Thêm vào đó, thiết bị này có thiết kế nhỏ gọn gắn tủ điện đảm bảo tính thẫm mỹ cao.

2. Lumel có những bộ chuyển đổi điện áp nào ra 4-20mA ?

Lumel là nhà cung cấp thiết bị đo lường lâu đời tại Châu Âu. Sản phẩm chính là các loại transducer và trong đó có các bộ transducer điện áp sang 4-20mA. Điểm nổi bật của các thiết bị Lumel là độ chính xác cao, chế độ bảo hành 1 đổi 1 trong vòng 3 năm, giá tốt hơn các nhà cung cấp đến từ Châu Âu khác. Một số dòng transducer áp sang tín hiệu mA nổi bật như:

♦ Bộ chuyển đổi 110Vac 220Vac ra 4-20mA

Khi nhắc đến điện áp xoay chiều thì chúng ta sẽ nghĩ đến ngay là 220Vac và 380Vac. Dù là điện 1 pha hay 3 pha thì việc lấy điện áp 220Vac đều rất đơn giản. Do đó thông thường chúng ta sẽ sử dụng điện áp 220Vac. Bộ chuyển đổi P10Z là thiết bị chuyên dùng cho mục đích giám sát điện AC. Tín hiệu có thể là dòng điện hoặc điện áp. Đối với điện áp thì nó có thể đọc được tín hiệu áp tối đa 300Vac.

Một vài thông số kỹ thuật của bộ chuyển đổi điện áp 220VAC ra 4-20mA P10Z như:

• Nguồn cấp: 220Vac hoặc 24Vdc (có thể chọn 1 trong 2 option)
• Ngõ vào điện áp AC tùy chọn:
  • 0-45Vac
  • 0-63.5Vac
  • 0-100Vac
  • 0-110Vac
  • 0-125Vac
  • 0-150Vac
  • 0-165Vac
  • 0-220Vac
  • 0-230Vac
  • 0-240Vac
  • 0-250Vac
  • 0-300Vac
• Tín hiệu ngõ ra:
  • 0-10mA
  • 0-20mA
  • 4-20mA
  • 2-10mA
  • 0-5Vdc
  • 0-10Vdc
• Sai số: ± 0.2%
• Thời gian đáp ứng: <250ms
• Isolator: 3150Vac
• Chuẩn bảo vệ: IP40
• Kích thước: 22.5×65.5×106.5mm
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

♦ Bộ chuyển đổi 380Vac 400Vac ra 4-20mA

Bên cạnh điện xoay chiều 1 pha 220Vac thì còn có điện áp 380Vac của các động cơ 3 pha. Việc giám sát điện áp làm việc của động cơ trong nhà máy là hết sức cần thiết. Khi xảy ra hiện tượng cao hoặc thấp áp sẽ làm ảnh hưởng đến tuổi thọ của động cơ. Do đó đối với các thiết bị quan trọng thì chúng ta phải xây dựng một hệ thống giám sát này. Cũng tương tự như điện 220Vac, đối với điện áp 380Vac thì Lumel có model P21Z để chuyển sang 4-20mA. Thông số kỹ thuật của bộ chuyển đổi điện áp 380Vac sang 4-20mA này như:

• Nguồn cấp: 220Vac hoặc 24Vdc (có thể chọn 1 trong 2 option)
• Ngõ vào: 0-380Vac, 0-400Vac
• Tín hiệu ngõ ra:
  • 0-20mA
  • 4-20mA
  • 0-10Vdc
• Sai số: ± 0.2%
• Giao tiếp qua Modbus RTU
• Thời gian đáp ứng: <250ms
• Isolator: 3150Vac
• Chuẩn bảo vệ: IP40
• Có thể cài đặt qua phần mềm
• Kích thước: 22.5x120x100mm
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

♦ Bộ chuyển đổi 500Vac 600Vac ra 4-20mA

Trong một số ứng dụng đặc biệt như trạm biến áp sẽ xuất hiện các điện áp lớn hơn 380Vac như 500Vac, 600Vac hay 1000Vac… Do đó đòi hỏi phải có một bộ transducer chuyên dụng để đọc được các loại tín hiệu điện áp cao này. Model P20Z của Lumel là một trong số đó. Với thiết kế cho phép đọc được điện áp tối đa lên đến 600Vac. Bộ transducer này sẽ là sự lựa chọn phù hợp nhất. Một vài thông số kỹ thuật cơ bản của nó như:

• Nguồn cấp: 220Vac hoặc 24Vdc (có thể chọn 1 trong 2 option)
• Ngõ vào: 0-500Vac, 0-600Vac
• Tín hiệu ngõ ra:
  • 0-5mA
  • 0-20mA
  • 4-20mA
  • 0-10Vdc
• Sai số: ± 0.2%
• Thời gian đáp ứng: <250ms
• Isolator: 3150Vac
• Chuẩn bảo vệ: IP40
• Kích thước: 22.5x120x100mm
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

♦ Bộ chuyển đổi điện áp DC ra 4-20mA

Như các bạn đã biết, trong nhà máy không phải tất cả các thiết bị đều sử dụng điện AC. Đôi khi có một vài thiết bị đặc biệt sẽ sử dụng điện DC. Đó là lý do mà trong phần này, tôi sẽ giới thiệu thêm một bộ transducer điện DC sang 4-20mA. Model P20H của hãng Lumel là thiết bị chuyên dùng cho việc chuyển đổi tín hiệu điện áp một chiều DC sang 4-20mA hoặc 0-10V. Như hình trên, chúng ta có thể thấy một ứng dụng cụ thể của bộ P20H này. Cũng tương tự như các bộ transducer áp AC, P20H sẽ có nguyên lý hoạt động như vậy nhưng chỉ áp dụng đối với điện một chiều DC. Thông số kỹ thuật cơ bản của P20H như:

• Nguồn cấp: 85…253Vac, 90…300Vdc, 20…60Vdc, 20…40Vac (có thể chọn một trong các option trên)
• Ngõ vào điện áp DC tùy chọn:
  • 0-100Vdc
  • 0-250Vdc
  • 0-400Vdc
  • ± 100Vdc
  • ± 250Vdc
  • ± 400Vdc
• Tín hiệu ngõ ra:
  • 0-20mA
  • 4-20mA
  • 0-10Vdc
• Sai số: ± 0.2%
• Giao tiếp Modbus RTU
• Thời gian đáp ứng: <250ms
• Isolator: 3150Vac
• Chuẩn bảo vệ: IP40
• Kích thước: 22.5x120x100mm
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

3. Mua bộ chuyển đổi điện áp 0-450V AC ra 4-20mA ở đâu ?

Đối với điện áp 450Vac hay các tín hiệu điện áp thông dụng như 110Vac, 220Vac, 380Vac, 600Vac đều có bộ chuyển đổi sang 4-20mA. Kể cả đối với điện áp một chiều DC cũng có bộ transducer phù hợp.

Sau khi xem qua các loại transducer ở trên thì chúng ta đã hiểu hơn về nguyên lý hoạt động và nắm được các thông số kỹ thuật của từng loại. Dựa vào đó chúng ta sẽ chọn được một mã phù hợp với nhu cầu sử dụng của mình. Hiện tại Thietbigiare.net là đơn vị phân phối độc quyền các thiết bị của hãng Lumel tại Việt Nam. Do đó các bạn có thể liên hệ trực tiếp để đặt hàng.

Trong trường hợp các bạn còn băn khoăn không biết lựa chọn sao cho đúng thì có thể liên hệ số hotline bên dưới để được tư vấn. Thông tin liên hệ:
