Cảm Biến Báo Mức Nước 0-2m

Các loại cảm biến đo mức ngày nay được sử dụng rất nhiều trong các nhà máy. Có hai loại cảm biến đo mức được chia theo ứng dụng thực tế là: cảm biến đo mức chất rắn và cảm biến đo mức chất lỏng. Ngoài ra, các loại cảm biến này còn có thể được phân loại theo khả năng hoạt động của nó là: cảm biến đo mức có ngõ ra liên tục và cảm biến đo mức có ngõ ra đóng/ngắt (đo ON/OFF). Mỗi loại sẽ được thiết kế riêng để phù hợp với môi trường làm việc và chức năng của nó. Trong bài viết này; tôi sẽ giới thiệu đến các bạn một loại cảm biến đo mức chất lỏng có ngõ ra liên tục được sử dụng nhiều nhất hiện này đó là cảm biến siêu âm.

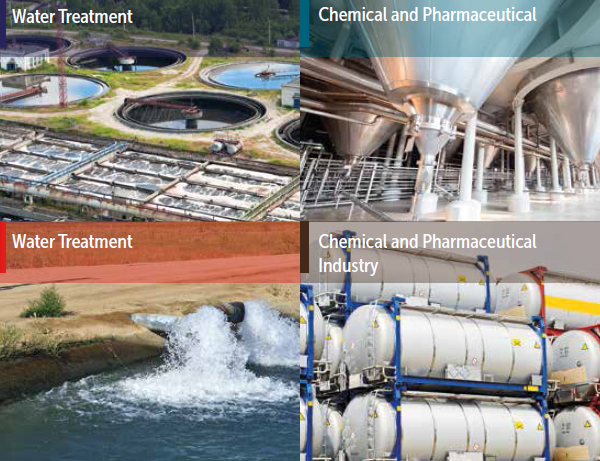

Trong các nhà máy, việc giám sát đo mức nước trong các bể chứa hết sức quan trọng. Vì các bồn chứa nước sẽ cung cấp nước cho hệ thống làm lạnh chiller hoặc dây chuyền sản xuất. Do đó, đòi hỏi phải sử dụng loại cảm biến có thể theo dõi liên tục mức nước và báo tín hiệu để bơm nước vào bồn khi bồn cạn. Thực tế các bồn chứa nước được thiết kế với đường kính lên đến vài mét và cao tối đa khoảng 2 mét. Vì thế cảm biến báo mức nước 0-2m bằng siêu âm là giải pháp tốt nhất để đáp ứng yêu cầu này.

1. Nguyên lý hoạt động của cảm biến báo mức nước 0-2m bằng siêu âm

Cảm biến siêu âm là một thiết bị ứng dụng sóng siêu âm để đo khoảng cách trong công nghiệp. Cảm biến báo mức nước 0-2m bằng siêu âm sẽ phát những chùm sóng siêu âm theo chu kỳ nhất định khi được cấp nguồn. Khi sóng chạm vào mặt nước sẽ phản xạ trở lại và được cảm biến thu lại. Sau đó, cảm biến sẽ so sánh thời gian delay giữa sóng phản xạ và sóng phát đi để tính được khoảng cách từ cảm biến đến mặt nước là bao nhiêu milimet. Và giá trị đó sẽ được chuyển đổi sang tín hiệu dòng điện 4-20mA tương ứng.

Cảm biến báo mức nước 0-2m siêu âm hoạt động rất đơn giản. Nhưng để thiết bị hoạt động chính xác thì chúng ta phải hiểu được nguyên lý này và lắp đặt đúng yêu cầu. Đặc thù cảm biến siêu âm là độ chính xác phụ thuộc vào sóng phản xạ nhận lại nhiều hay ít. Do đó, đa số các cảm biến siêu âm được lắp đặt từ trên nóc bồn chứa để bắn sóng xuống đáy bồn chứa như hình trên.

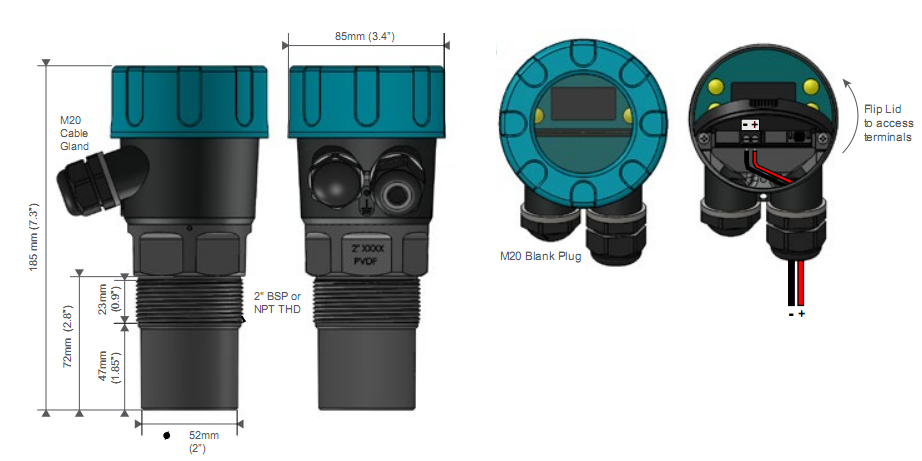

Kết nối của cảm biến siêu âm thường là dạng ren hoặc mặt bích. Kích thước của ren sẽ phụ thuộc vào kích thước của cảm biến. Ngoài ra, mọi cảm biến đo mức liên tục đều có điểm chết (giới hạn) và siêu âm cũng không ngoại lệ. Khoảng cách tối thiểu để cảm biến báo mức bể chứa nước hoạt động chính xác là 250mm tính từ cảm biến đến bề mặt nước.

2. Thông số kỹ thuật của cảm biến báo mức nước Turkey giá rẻ

Trên thị trường có rất nhiều loại cảm biến siêu âm có xuất xứ khác nhau. Đa số là hàng Trung Quốc, Hàn Quốc, Đài Loan với giá rẻ và chất lượng kém, độ chính xác thấp. Để chọn được cảm biến chất lượng chúng ta nên chọn của các hãng ở châu Âu như: Đức, Ý, Pháp… hoặc của Mỹ, Nhật Bản. Một số hãng nổi tiếng trên thế giới như: Vega, Endress Hauser, HAWK, Yokogawa….

Cảm biến báo mức nước 0-2m siêu âm của Desta được sản xuất tại Turkey với công nghệ hiện đại bậc nhất trên thế giới. Thiết bị có độ chính xác cao; thời gian đáp ứng nhanh; độ bền cao và đáp ứng được điều kiện hoạt động khắc nghiệt. Ngoài ra, cam bien bao muc nuoc 0-2m còn có rất nhiều ưu điểm vượt trội như:

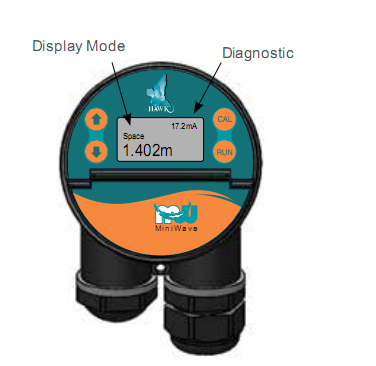

• Có màn hình hiển thị tại chỗ: hiển thị độ cao mức nước và tín hiệu ngõ ra mA
• Sai số: <0.2%
• Chuẩn kháng bụi, chống nước: IP67
• Ngõ ra: 4-20mA
• Nguồn cung cấp: 7….28 Vdc
• Ren kết nối: 2″ BSP hoặc mặt bích
• Vật liệu: nhựa cao cấp PVDF
• Độ nhạy của cảm biến có thể cài đặt được
• Thời gian đáp ứng có thể cài đặt được
• Nhiệt độ làm việc: -40….+60 độ C
• Áp suất làm việc: -0.5…. 3 bar

3. Có bao nhiêu loại cảm biến siêu âm đo mức nước trên thị trường ?

Cảm biến siêu âm hiện nay được sử dụng trong rất nhiều lĩnh vực như: y tế, khoa học, kỹ thuật, tự động hóa, quân sự… Cho dù được sử dụng trong lĩnh vực nào thì nguyên lý của chúng vẫn giống nhau. Trong phạm vi bài viết này tôi chỉ trình bày trong vĩnh vực công nghiệp – tự động hóa. Do đó những kiến thức này bạn có thể tham khảo và ứng dụng vào lĩnh vực mà bạn đang làm việc, nghiên cứu.

Trong công nghiệp, cảm biến siêu âm có thể được phân loại theo chức năng hoặc phân loại theo dãy đo. Nếu phân loại theo chức năng thì nó được chia ra làm hai loại:

♣ Cảm biến siêu âm có màn hình hiển thị

♣ Cảm biến siêu âm không có màn hình hiển thị

Còn nếu xét theo dãy đo thì chúng ta có thể phân loại chúng thành các loại như:

• Cảm biến siêu âm 0-1m
• Cảm biến siêu âm 0-2m
• Cảm biến siêu âm 0-6m
• Cảm biến siêu âm 0-8m
• Cảm biến siêu âm 0-15m

Như vậy khi chúng ta chọn cảm biến đo mức nước siêu âm thì cần phải xác định là chọn loại có màn hình hiển thị hay không và dãy đo là bao nhiêu mét.

4. Hướng dẫn chọn cảm biến đo mức nước chuẩn nhất

Trên thị trường hiện nay có rất nhiều loại cảm biến đo mức. Từ những loại giá rẻ như: phao, điện cực, 3 que… cho đến loại chất lượng như: điện dung, siêu âm, radar, thủy tĩnh… Do đó để chọn được một loại cảm biến phù hợp không đơn giản. Những lưu ý khi chọn mua cảm biến đo mức như:

• Cần đo mức chất lỏng hay chất rắn ?
• Mục đích sử dụng để lấy tín hiệu điều khiển hay chỉ cần xem mức ?
• Tín hiệu điều khiển là dạng On/Off hay tuyến tính 4-20mA
• Có cần màn hình hiển thị tại chỗ hay hiển thị trên tủ điện ?
• Kích thước bồn chứa là bao nhiêu ? Trong bồn chứa có áp suất không ?
• Trong bồn chứa có đường ống hay cánh khuấy không ?
• ….

Sau khi trả lời các câu hỏi trên, các bạn sẽ phần nào xác định được loại cảm biến mà mình cần dùng. Trong trường hợp chưa chắc chắn; bạn có thể gọi trao đổi với nhà cung cấp để được họ tư vấn kỹ hơn.

5. Màn hình hiển thị mức nước – Giải pháp hoàn hảo cho cảm biến siêu âm giá rẻ

Trong hai loại cảm biến siêu âm thì loại không có màn hình hiển thị được sử dụng nhiều hơn vì giá thành thấp. Tuy nhiên loại này cũng tồn tại nhược điểm là khó cài đặt và không calib được dãy đo. Vì thế cảm biến siêu âm đo mức nước không có màn hình hiển thị thường sẽ fix sẵn dãy đo. Ví dụ 0-2m, 0-4m, 0-8m… Vậy làm sao chúng ta xem được mức nước khi sử dụng cảm biến siêu âm giá rẻ này ?

Đã có màn hình hiển thị mức nước – sự kết hợp tuyệt vời. Chúng ta sẽ lắp màn hình này trên tủ điện tại phòng giám sát. Ngoài chức năng hiển thị dạng biểu đồ thì nó còn hiển thị số thập phân và đơn vị mét (milimet). Còn đối với chức năng điều khiển, màn hình này sẽ cách ly chống nhiễu cho cảm biến và đưa tín hiệu 4-20mA về PLC. Thêm vào đó, màn hình hiển thị này còn có ngõ ra dạng Rơ le NO NC để cảnh báo qua đèn còi. Đặc biệt màn hình còn có ngõ ra Modbus để giám sát từ xa.

Với nhiều chức năng hữu dụng, có thể nói màn hình hiển thị mức nước dạng biểu đồ này là sự kết hợp hoàn hảo với cảm biến siêu âm đo mức nước giá rẻ. Bạn có thể tham khảo sản phẩm này tại bài viết: Thiết bị hiển thị mức nước giá rẻ.

6. Còn có những loại cảm biến nào có thể đo được mức nước ?

Trên thị trường hiện nay có rất nhiều loại cảm biến đo mức. Từ những loại đơn giản, giá rẻ, ít chức năng cho đến những loại cao cấp có nhiều chức năng. Vậy tổng cộng có bao nhiêu loại cảm biến đo mức ? Theo tôi thống kế thì cảm biến đo mức được chia ra làm hai nhóm chính:

• Cảm biến đo mức chất lỏng
• Cảm biến đo mức chất rắn

Trong mỗi nhóm lại chia ra thành nhiều loại cảm biến khác nhau. Đối với ứng dụng đo mức nước thì được xếp vào loại đo chất lỏng. Ngoài cảm biến siêu âm thì còn các loại cảm biến cũng được sử dụng đo mức nước như:

• Phao cơ chống tràn
• Phao điện tử tuyến tính có ngõ ra 4-20mA
• Phao điện điều khiển On Off bằng Rơ le
• Cảm biến 3 que giám sát mức nước trong bể
• Cảm biến điện dung báo đầy báo cạn
• Cảm biến thủy tĩnh thả chìm vào bồn nước
• Radar đo mức nước không tiếp xúc
• ….

Như vậy ngoài cảm biến siêu âm thì chúng ta còn rất nhiều sự lựa chọn khác. Do đó không nhất thiết là phải sử dụng cảm biến siêu âm để đo mức nước. Các bạn có thể tham khảo bài viết tổng hợp các loại cảm biến đo mức tại link này: Tổng hợp các loại cảm biến đo mức nước.

Tóm lại, để chọn cam bien bao muc nuoc 0-2m trong bể chứa độ chính xác cao không khó. Hy vọng với những chia sẻ trên sẽ giúp các bạn chọn được cảm biến siêu âm phù hợp. Mọi thắc mắc xin vui lòng liên hệ trực tiếp theo thông tin bên dưới:
