Cảm Biến Đo Mức Liên Tục Giá Rẻ

Có nhiều loại cảm biến đo mức liên tục giá rẻ như: radar, siêu âm, điện dung, thủy tĩnh…. Tùy vào mục đích sử dụng mà chúng ta chọn một loại cảm biến phù hợp.

Đầu tiên cần làm rõ khái niệm đo liên tục và đo on/off. Thật ra đây là cách gọi mà chỉ dân kỹ thuật mới sử dụng. Nên nếu như các nhân viên mua hàng sẽ rất khó phân biệt. Các bạn có thể hiểu như sau:

• Đo liên tục: có nghĩa là cần theo dõi sự thay đổi liên tục của mức chất lỏng/chất rắn trong tank. Thường chúng ta sẽ dựa vào tín hiệu ngõ ra 4-20mA của cảm biến để theo dõi sự thay đổi này. Ví dụ cần theo dõi mức nước cao từ 0-4m trong tank thì tín hiệu ngõ ra 4mA tương ứng mức nước 0m và 20mA tương ứng nước đang cao 4m.
• Đo on/off: có nghĩa là chỉ cần biết mức min, max và điều khiển đóng/ngắt qua relay. Ví dụ khi mức nước min thì đóng relay để bơm chạy và ngược lại mức nước max thì ngắt relay để ngắt bơm. Chúng ta sẽ không quan tâm mức nước trong tank cao bao nhiêu mét.

Trong bài viết này tôi sẽ tổng hợp lại các loại cảm biến được sử dụng để đo mức chất lỏng, chất rắn liên tục mà được sử dụng phổ biến nhất hiện nay. Dựa vào đó các bạn có thể chọn cho mình giải pháp, thiết bị phù hợp.

1. Cảm biến đo mức liên tục giá rẻ bằng sóng siêu âm

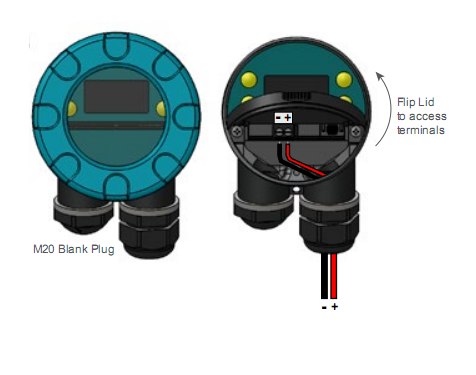

Cảm biến siêu âm thường được sử dụng để đo liên tục mức chất lỏng trong bồn chứa. Chất lỏng có thể là: nước, hoá chất, xăng dầu… Đây là loại cảm biến đo khoảng cách không tiếp xúc. Có nghĩa là nó không cần tiếp xúc với chất lỏng.

Nguyên lý hoạt động của nó là đo khoảng cách dựa vào sóng siêu âm. Sau đó cảm biến sẽ tính toán để quy đổi thành chiều cao chất lỏng trong bồn chứa. Ưu điểm của phương pháp này là:

• Giá thành thấp
• Dễ lắp đặt và sử dụng
• Tín hiệu ngõ ra 4-20mA có thể đưa về PLC để điều khiển

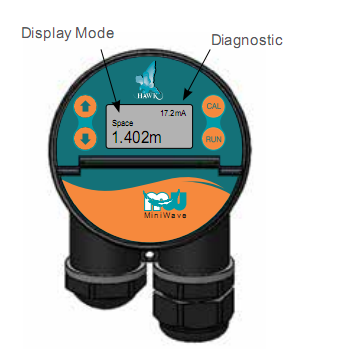

• Có màn hình hiển thị tại chỗ

Nhược điểm của phương pháp đo mức chất lỏng bằng cảm biến siêu âm như:

• Dãy đo bị hạn chế
• Độ chính xác ở mức tương đối
• Không phù hợp khi đo chất rắn

⇒⇒ Cảm biến siêu âm đo mức nước 0-2m giá rẻ

Như đề cập ở trên, cảm biến siêu âm chỉ thích hợp để đo mức chất lỏng: xăng dầu, nước, nước thải, hóa chất…. Đối với môi chất dễ cháy như xăng, dầu thì yêu cầu cảm biến phải có chứng nhận phòng nổ ATEX, Ex… Cảm biến siêu âm LULT của Desta được trang bị đầy đủ chứng nhận phòng nổ và đáp ứng tốt yêu cầu khắc khe đó.

2. Sensor đo mức liên tục bằng sóng radar

Một loại cảm biến đo liên tục khác có nguyên lý hoạt động tương tự như siêu âm đó là radar. Tuy nhiên radar sử dụng sóng có tần số cao hơn nên khả năng đâm xuyên tốt, truyền được xa hơn. Đó là lý do mà cảm biến radar có thể hoạt động tốt kể cả ở môi trường là chất lỏng hoặc chất rắn.

Nếu xét về nguyên lý hoạt động thì radar giống như siêu âm. Nhưng nếu so sánh về hiệu quả sử dụng thì radar vượt trội hoàn toàn siêu âm. Một số ưu điểm của radar so với siêu âm như:

• Sai số rất thấp
• Đo được khoảng cách xa (max 150m)
• Có thể sử dụng để đo mức chất lỏng, chất rắn (xi măng, bột, hạt nhựa…)
• Dễ lắp đặt và sử dụng
• Có đầy đủ tín hiệu điều khiển: analog, relay và giao tiếp Modbus
• Hỗ trợ chuẩn HART
• Có màn hình hiển thị tại chỗ
• Làm việc tốt và ổn định trong môi trường khắc nghiệt (nhiệt độ cao, độ ẩm cao, động sương, áp suất lớn, nhiều bụi….)

Bên cạnh nhiều ưu điểm thì cảm biến radar có nhược điểm duy nhất là giá thành cao. Do đó hầu như rất ít nhà máy sử dụng vì chi phí đầu tư lớn. Tuy nhiên đối với một số ứng dụng đặc thù như chống cháy nổ, yêu cầu sai số thấp trong lĩnh vực dầu khí thì radar vẫn là lựa chọn hàng đầu.

Cảm biến đo mức liên tục bằng sóng radar cũng rất đa dạng. Do đó các bạn có thể tham khảo bài viết tổng hợp các loại cảm biến radar tại bài viết này => TOP 7 CẢM BIẾN ĐO MỨC BẰNG SÓNG RADAR GIÁ RẺ

3. Cảm biến đo mức nước liên tục loại que điện dung

Một loại sensor đo liên tục nữa mà hiện nay được sử dụng cũng khá nhiều là dạng que. Như tên gọi của nó, cảm biến này có hình dạng là 1 que dài để ngâm trong chất lỏng/chất rắn. Do đó nguyên lý hoạt động của nó là tiếp xúc với nơi cần đo mức. Giả sử bạn cần đo mức nước thì phải ngâm que này trong bể chứa nước. Khi nước dâng lên cao đến đâu thì tín hiệu ngõ ra sẽ tương ứng.

Mặc dù các nhà sản xuất nói nó có thể dùng cho chất rắn nhưng tôi thấy loại que tốt nhất vẫn là dùng cho chất lỏng. Vì đối với chất rắn thì cảm biến dễ bị nhiễu hoặc báo giá do bụi bám.

Một số ưu điểm của phương pháp đo mức bằng cảm biến điện dung như:

• Giá thành thấp
• Có ngõ ra 4-20mA để điều khiển
• Phù hợp cho bồn chứa kích thước nhỏ, không gian hẹp
• Sai số thấp

Nhược điểm của cảm biến loại này là:

• Chỉ phù hợp cho đo chất lỏng
• Dễ bị nhiễu
• Vận chuyển và lắp đặt khó khăn
• Khó bảo trì bảo dưỡng
• Không có màn hình hiển thị mức nước tại chỗ

Một số trường hợp lắp cam bien do muc nuoc lien tuc trên bể chứa nước ngoài trời. Và chúng ta muốn quan sát màn hình báo mức nước trong tủ điện trong nhà thì bắt buộc phải sử dụng thêm thiết bị hiển thị mức nước liên tục.

4. Cảm biến thả chìm đo mức nước hồ, đập thuỷ điện

Nếu như các bạn làm việc trong các nhà máy thuỷ điện thì có lẽ không còn quá lạ với cảm biến này. Tên thường gọi là thuỷ tĩnh nhưng thường chúng ta gọi là cảm biến thả chìm. Vì nguyên lý hoạt động của nó là dựa trên việc đo áp suất để xác định chiều cao mực nước.

Đối với các đập thuỷ điện thì độ sâu của hồ chứa có thể lên đến vài trăm mét. Do đó không thể sử dụng các loại siêu âm, radar được. Vì vậy giải pháp tốt nhất là sử dụng cảm biến này để thả chìm dưới đáy hồ. Khi mức nước cao thì áp lực tác động lên nó sẽ lớn và ngược lại. Từ đó chúng ta sẽ biết được mức nước đang cao bao nhiêu mét.

Ưu điểm của sensor thả chìm này là:

• Dãy đo lớn: max 250m
• Dễ sử dụng
• Thời gian đáp ứng nhanh
• Có ngõ ra 4-20mA để theo dõi liên tục
• Giá thành thấp

Ngoài ra cảm biến đo liên tục thả chìm cũng tồn tại một số nhược điểm như:

• Độ chính xác không cao
• Không có màn hình hiển thị nên phải trang bị thêm
• Không phù hợp trong việc đo chất rắn
• Phải bảo trì định kỳ để vệ sinh màng áp lực

5. Thang hiển thị mức dầu có ngõ ra 4-20mA

Khi nhắc đến thang hiển thị mức dầu thì chúng ta sẽ nghĩ ngay đến loại thang cơ gắn song song với tank dầu. Hai đầu thang sẽ được đấu trực tiếp vào tank và mức dầu sẽ hiển thị lên thang tương ứng như hình trên.

Mục đích chính sử dụng loại này là để xem mức dầu bằng mắt thường. Tuy nhiên hiện nay có loại thang hoạt động bằng từ tính và có luôn ngõ ra 4-20mA. Do đó chúng ta có thể sử dụng nó để giám sát hoặc điều khiển. Khi đó nó hoạt động như các loại cảm biến đo mức liên tục khác.

Tóm lại hiện nay có rất nhiều giải pháp để đo mức liên tục. Tuỳ vào nhu cầu sử dụng và hiện trạng của hệ thống mà chúng ta chọn giải pháp phù hợp. Nếu các bạn còn băn khoăn chưa biết chọn giải pháp nào thì có thể liên hệ trực tiếp với chúng tôi để được tư vấn:
