Cảm Biến Đo Mức Bồn Dầu

Cảm biến đo mức bồn dầu. Cảm biến báo mức bồn chứ xăng dầu. Thiết bị đo mức xăng dầu trong bồn chứ bể chứa. Cam bien do muc bon dau. Cam bien do muc bon chua xang dau. Cảm biến đo mức xăng dầu liên tục ngõ ra 4-20mA. Thiết bị hiển thị mức xăng dầu trong bồn chứa bể chứa. Cảm biến siêu âm đo mức xăng dầu. Cảm biến đo mức dầu diesel.

Các bạn đang tìm một giải pháp giám sát mức dầu diesel trong bồn chứa giá rẻ. Làm cách nào để biết được khi nào dầu diesel cạn và dầu sẽ được tự động bơm vào ? Giải pháp nào để biết chính xác mức dầu còn trong bồn chứa, bể chứa là bao nhiêu lít ? Trong bài viết này tôi sẽ giới thiệu đến các bạn một giải pháp đo mức dầu diesel trong bồn chứa với ưu điểm:

• Độ chính xác cao
• Đo liên tục và xuất tín hiệu 4-20mA để điều khiển
• Thời gian đáp ứng nhanh khi dầu trong bồn thay đổi
• Tiết kiệm chi phí
• Đơn giản và dễ sử dụng

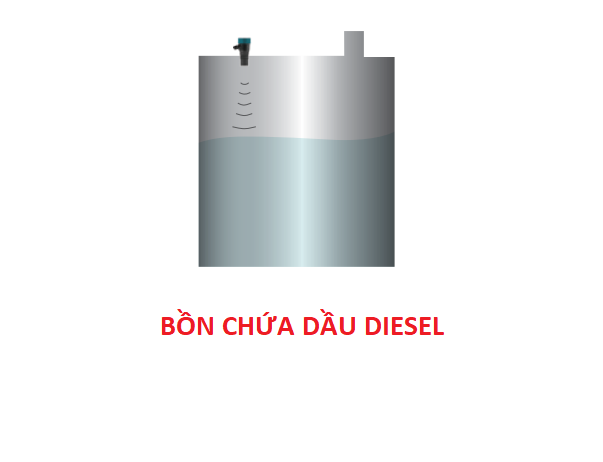

Đó chính là sử dụng cảm biến siêu âm để đo mức dầu diesel. Đây được xem là giải pháp tối ưu nhất và mang lại hiệu quả cao nhất mà hầu hết các nhà máy đang sử dụng hiện nay.

1. Tại sao nên dùng cảm biến siêu âm để đo mức xăng dầu trong tank ?

Xăng, dầu là nhiên liệu quan trọng và được sử dụng phổ biến trong các nhà máy. Có các loại như: dầu DO, dầu FO (dầu Mazut), dầu hỏa, xăng E92, E95… Đặc điểm của chúng là rất dễ cháy nổ. Do đó khi chọn cảm biến chúng ta nên lưu ý vấn đề này để đảm bảo an toàn cho nhà máy.

Khi nhắc tới cảm biến đo mức hay đo chiều cao cho bồn xăng, dầu thì chúng ta sẽ nghĩ ngay đến thước đo mức dầu. Đây là loại được sử dụng từ lâu đời và nó hoạt động dựa trên nguyên lý cơ học. Như hình trên, phần dầu trong tank sẽ hiển thị tương ứng với mức dầu trên thước. Nhược điểm của phương pháp này là độ chính xác không cao và không thể lấy tín hiệu để điều khiển. Tuy nhiên ưu điểm của nó là giá thành rẻ và dễ sử dụng.

Ngày nay để đáp ứng yêu cầu tự động hóa dây chuyền sản xuất trong nhà máy. Chúng ta không còn sử dụng thước đo mức dầu nữa mà thay vào đó là các loại cảm biến có chức năng điều khiển. Trên thị trường có nhiều loại cảm biến đo mức chất lỏng nhưng riêng với xăng, dầu thì chỉ có cảm biến siêu âm phù hợp nhất. Bởi vì cảm biến siêu âm đo không tiếp xúc nên sẽ loại trừ khả năng rò điện gây cháy nổ. Ngoài ra khi lắp đặt cảm biến này cũng sẽ không phải thay đổi kết cấu của tank chứa.

2. Giới thiệu cảm biến đo mức bồn dầu của hãng Lumel – Ba Lan

Trong hầu hết nhà máy, việc đảm bảo hệ thống điện được duy trì 24/24 là rất cần thiết cho dây chuyền sản xuất. Để đảm bảo điều này, các nhà máy đều trang bị cho mình hệ thống máy phát điện công suất lớn phục vụ trong trường hợp mất điện lưới. Mỗi máy phát sẽ có bồn dầu riêng và thể tích của bồn này rất lớn. Vậy làm sao để biết được dầu diesel trong bồn còn bao nhiêu lít ? Đòi hỏi chúng ta phải có một giải pháp đo mức dầu trong bồn chứa.

Trên thị trường hiện nay có rất nhiều loại cảm biến siêu âm. Do đó để quyết định sử dụng loại nào của hãng gì là rất khó khăn. Với kinh nghiệm hơn 10 năm làm việc trong nhà máy. Tôi sẽ đề xuất một model mà tôi tâm đắc nhất. Đó là sensor của hãng Lumel – Ba Lan. Ngoài chế độ bảo hành 3 năm thì cảm biến của Lumel còn có các ưu điểm như:

• Dãy đo đa dạng: 0-8m, 0-15m…
• Cho phép người sử dụng hiệu chỉnh dãy đo theo kích thước thực tế của tank
• Có đầy đủ các tín hiệu điều khiển, giám sát như: Analog, Digital (RS-485), Relays…
• Có nhiều chế độ làm việc: đo mức, đo khoảng cách, đo lưu lượng, đo thể tích…
• Chức năng lưu trữ dữ liệu đo được vào bộ nhớ (min, max, avg, events…)
• Tích hợp đồng hồ thời gian thực

Cảm biến đo mức bồn dầu bằng siêu âm của hãng Lumel được sản xuất theo tiêu chuẩn EU nên có độ bền cao, độ chính xác cao. Cảm biến đo mức bồn dầu diesel của Lumel còn có bộ hiển thị tại chỗ giúp chúng ta biết được chính xác còn bao nhiêu lít dầu trong bồn hoặc độ cao của dầu trong bồn chứa là bao nhiêu mét.

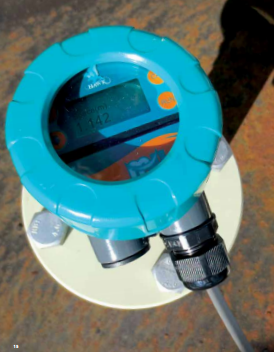

a. Cảm biến siêu âm model ULT20

Trên thị trường hiện nay có rất nhiều giải pháp đo mức chất lỏng. Mỗi giải pháp sẽ có một loại cảm biến phù hợp. Trong đó giải pháp đo chất lỏng bằng cảm biến siêu âm có độ chính xác cao và tiết kiệm chi phí nhất. Có thể kể đến một số hãng có cảm biến siêu âm nổi tiếng như: Endress Hauser, Vega, Lumel, Dinel, Orion….

Cảm biến đo mức bồn dầu ULT20 của Lumel ngoài chất lượng tốt thì giá của nó còn rất cạnh tranh trên thị trường. Tùy vào dãy đo của thiết bị mà giá của nó sẽ thay đổi. Đối với bồn chứa lớn đòi hỏi cảm biến có range đo rộng thì giá thành sẽ cao hơn và ngược lại. Chúng ta cùng xem một vài thông số kỹ thuật của cảm biến đo mức bồn dầu Mazut ULT20 nhé:

• Nguồn cung cấp: 10-40Vdc
• Dãy đo: từ 0m đến 8m
• Tín hiệu ngõ ra: 4-20mA + 2 Relay NO
• Sai số: 0.2%
• Có ngõ ra Modbus RTU
• Thời gian đáp ứng: <1s
• Ren kết nối: M60
• Vật liệu: nhôm chống va đập, chịu nhiệt
• Tích hợp cảm biến nhiệt độ bên trong board mạch
• Có bộ nhớ để lưu trữ dữ liệu
• Màn hình LCD có nút nhấn để hiệu chỉnh dãy đo
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

Trong thực tế, bồn dầu đặt xa tủ điện điều khiển nên muốn hiển thị được mức dầu trong bồn chứa chúng ta cần phải sử dụng đến bộ hiển thị mức dầu liên tục gắn tại tủ điện như hình trên.

b. Cảm biến siêu âm giá rẻ model ULS10

Cũng tương tự như ULT20, model ULS10 của Lumel cũng chuyên dùng để đo khoảng cách. Tuy nhiên điểm khác biệt duy nhất là model này không có tích hợp sẵn màn hình hiển thị. Do đó giá của nó rẻ hơn ULT20 và hay được gọi là sensor siêu âm giá rẻ.

Model ULS10 được thiết kế tối giản để phù hợp với điều kiện hoạt động ngoài trời. Dãy đo của nó sẽ cố định là 10m hoặc 15m. Vì vậy nó sẽ được sử dụng nhiều ở các đập thủy điện hoặc tại các trạm quan trắc mức nước trên kênh rạch. Mục đích chính của nó là để giám sát chiều cao mức nước và báo động khi vượt ngưỡng cài đặt trước đó. Thông số kỹ thuật cơ bản của model ULS10 như:

• Nguồn cung cấp: 24Vdc
• Dãy đo: 0-10m, 0-15m
• Tín hiệu ngõ ra: 4-20mA
• Sai số: 0.5%
• Chuẩn bảo vệ: IP68
• Ren kết nối: M60
• Vật liệu: nhựa ABS
• Chiều dài dây cáp: 1m
• Có ngõ ra Modbus RTU
• Ứng dụng: theo dõi mức nước ao hồ, sông ngòi, kênh rạch, đập thủy điện….
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

Tuy nhiên chúng ta cũng có thể sử dụng ULS10 cho các tank chứa xăng dầu 10m, 15m. Giải pháp này sẽ tiết kiệm hơn nhưng vẫn đảm bảo độ chính xác cần thiết.

3. Cảm biến đo mức dầu giá rẻ xuất xứ Thổ Nhĩ Kỳ

Một thương hiệu chuyên cung cấp các cảm biến đo mức dầu giá rẻ là Desta – Thỗ Nhĩ Kỳ. Để đo mức bồn dầu thì nên chọn loại đo không tiếp xúc. Và cảm biến siêu âm là lựa chọn số 1 cho trường hợp này.

Các bồn dầu đều có chừa sẵn một vị trí để lắp cảm biến như hình trên. Do đó cảm biến siêu âm LULT của hãng Desta được thiết kế để lắp đặt vừa vặn với ren trong của bồn dầu. Các bạn sẽ không cần phải khoan hoặc cắt nắp bồn để lắp cảm biến.

Mỗi tank sẽ đi kèm với bảng barem cụ thể. Bảng barem thể hiện chiều cao mức dầu sẽ tương ứng với số lít dầu đang có trong tank. Vì vậy phương pháp xác định số lít dầu chính xác nhất là dựa vào chiều cao mức dầu trong tank. Như hình trên cảm biến LULT – Desta đo và hiển thị mức dầu hiện tại trong tank cao 358mm.

Mặc dù cảm biến LULT – Desta đã có sẵn màn hình LCD hiển thị. Nhưng để tiện theo dõi và kiểm tra thì chúng ta nên gắn thêm một màn hình rời trên tủ điện. Giải pháp cho trường hợp này là sử dụng màn hình OLED mã N21 của hãng LUMEL – Ba Lan như hình trên. Số liệu hiển thị trên màn hình N21 sẽ tương thích với trên màn hình LCD của cảm biến LULT.

4. Cảm biến siêu âm có dãy đo 70m của hãng Trumen – Ấn Độ

Bên cạnh cảm biến siêu âm của Lumel – Ba Lan thì trong bài viết này tôi sẽ giới thiệu thêm một hãng của Ấn Độ có chất lượng tương tự. Đó là hãng Trumen. Cảm biến siêu âm của Trumen được thiết kế đặc biệt với khả năng đo được khoảng cách lên đến 70m. Đây là điểm ấn tượng nhất mà tôi muốn giới thiệu đến các bạn. Và cảm biến này cũng là loại có dãy đo xa nhất từ trước đến nay mà tôi đã sử dụng. Như các bạn đã biết, thông thường một cảm biến siêu âm chỉ có dãy đo khoảng 0-10m, đôi khi là 0-15m. Chỉ có cảm biến radar mới có khả năng đo được khoảng cách 0-50m, 0-100m.

Bằng việc áp dụng những công nghệ tiên tiến nhất, hãng Trumen đã sản xuất ra loại cảm biến siêu âm dãy đo 0-70m. Ưu điểm này sẽ giúp chúng ta dễ dàng đo đạt các tank chứa lớn như 15m, 20m… Không chỉ có dãy đo lớn, cảm biến này còn có đầy đủ các loại tín hiệu điều khiển ở ngõ ra như: 4-20mA, Rơ le, RS-485. Một ưu điểm khác của cảm biến siêu âm Trumen là giá tốt hơn so với các hãng EU, China, Hàn Quốc khác.

• Nguồn cung cấp: 24Vdc hoặc 220Vac
• Dãy đo: 0-5m, 0-10m, 0-15m, 0-20m, 0-30m, 0-40m, 0-50m, 0-60m, 0-70m
• Tín hiệu ngõ ra: 4-20mA + 2 Relay (250Vac/8A)
• Sai số: 0.25%
• Chuẩn bảo vệ: IP65
• Ren kết nối: M60x2
• Hiển thị đơn vị: m, cm, mm
• Có màn hình LCD hiển thị tại chỗ và nút nhấn để hiệu chỉnh
• Có ngõ ra Modbus RTU
• Ứng dụng: đo mức nước, nước thải, xăng dầu, hóa chất, sông hồ thủy điện….
• Thời gian bảo hành: 1 năm
• Xuất xứ: Trumen – Ấn Độ

5. Lưu ý khi chọn mua cảm biến đo mức bồn dầu

Giống như các thiết bị điện tử khác, trước khi chọn mua một loại cảm biến các bạn nên tìm hiểu sơ lược về nó. Ngoài ra, các bạn dựa vào yêu cầu kỹ thuật của hệ thống để chọn thiết bị cho chính xác. Có nhiều phương pháp đo và xác định thể tích của bồn chứa dầu mà không nhất thiết phải sử dụng đến cam bien do muc bon dau. Các bạn có thể tham khảo một vài lưu ý sau:

• Nhu cầu sử dụng có cần lấy tín hiệu để điều khiển hay không ? Hay chỉ cần thể hiện thể tích dầu trong bồn chứa ?
• Muốn đo liên tục hay chỉ cần báo đầy báo cạn ?
• Xác định hình dạng, kích thước của bồn chứa
• Loại môi chất cần đo có dễ cháy nổ hay không ?
• Trong bồn chứa là bồn kín hay hở ? Nếu bồn kín thì có áp suất bao nhiêu ?
• Có cần hiển thị tại chỗ hay hiển thị tại tủ điện ?

Tóm lại, với những ưu điểm vượt trội, cảm biến đo mức bồn xăng dầu bằng siêu âm được sử dụng rất nhiều hiện nay. Ngoài đo dầu diesel thì cảm biến này còn có thể đo hầu hết các loại chất lỏng, chất rắn khác. Để biết thêm chi tiết hoặc cần tư vấn kỹ thuật xin vui lòng liên hệ:
