Cảm Biến Đo Mức Nước Ngõ Ra 4-20mA
THÔNG SỐ KỸ THUẬT:
Mã hàng: LULT-420
Giá bán: 8.500.000đ
Tình trạng: hàng có sẵn
Dãy đo: 0-6m, 0-10m
Tín hiệu ngõ ra: 4-20mA
Sai số: ± 0.2%
Nguồn cấp: 24Vdc
Cấp bảo vệ: IP67
Kết nối dạng ren
Cài đặt dãy đo bất kỳ bằng nút nhấn
Có màn hình LCD hiển thị tại chỗ
Tiêu chuẩn phòng nổ: ATEX, Ex
Thời gian bảo hành: 12 tháng
Xuất xứ: Desta – Thổ Nhĩ Kỳ
Cảm biến đo mức nước ngõ ra 4-20mA. Thiết bị đo mức nước liên tục ngõ ra 4-20mA. Sensor báo mức nước, hóa chất, nước thải, xăng dầu giá rẻ. Cảm biến siêu âm LULT đo mức nước giá rẻ. Cảm biến báo mức bể chứa nước của hãng Desta – Turkey. Thiết bị đo báo mức trong tank liên tục ngõ ra 4-20mA. Cảm biến báo mức nước siêu âm, radar, điện dung xuất xứ châu Âu. Có sẵn cảm biến đo mức nước giá rẻ có ngõ ra 4-20mA + RS485. Đo thể tích bể xăng dầu hóa chất bằng cảm biến siêu âm.
Hệ thống bể chứa nước trong nhà máy có thể là tank chứa hoặc bề ngầm đặt dưới lòng đất. Chúng ta phải giám sát mức nước trong tank, bể chứa và bơm nước vào khi hết hoặc ngắt máy bơm khi đầy. Giải pháp được sử dụng phổ biến trong nhà máy là dùng cảm biến phao dạng cơ. Ưu điểm của nó là giá thành rẻ nhưng nhược điểm là tuổi thọ thấp.
Đối với các bể chứa nước sạch hay tank chứa hóa chất, tank dầu thì bắt buộc chúng ta phải theo dõi thể thích liên tục. Để làm được điều đó chúng ta phải sử dụng đến các loại cảm biến đo mức có ngõ ra liên tục. Trong đó cảm biến đo mức nước ngõ ra 4-20mA là điển hình nhất. Các loại cảm biến này có thể là siêu âm, radar, điện dung, thủy tĩnh…
Mục Lục Bài Viết
1. Giới thiệu cảm biến đo mức nước ngõ ra 4-20mA của hãng Desta

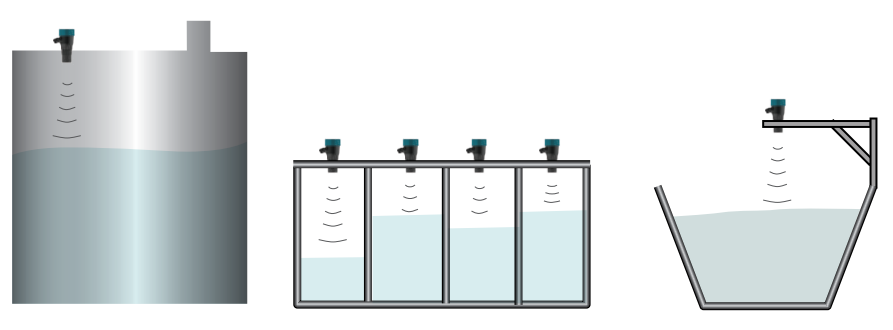

Trong số các loại cảm biến đo mức chất lỏng liên tục, cảm biến siêu âm vẫn được lựa chọn nhiều nhất. Lý do là vì cảm biến siêu âm có giá thành thấp, dễ lắp đặt và sử dụng, tuổi thọ cao, độ chính xác cao. Cảm biến siêu âm là loại cảm biến đo không cần tiếp xúc. Có nghĩa là chỉ cần lắp cảm biến ở trên nóc tank, bể chứa là có thể sử dụng được.
Nguyên lý hoạt động của cảm biến siêu âm vô cùng đơn giản. Khi cấp nguồn thì thiết bị sẽ phát xung sóng siêu âm liên tục. Khi xung này chạm nước sẽ phản xạ ngược trở lại. Từ đó nó sẽ tính khoảng cách và cho ra tín hiệu 4-20mA tương ứng. Với tín hiệu 4-20mA chúng ta có thể tính được chiều cao của mức nước, thể tích nước có trong bồn.

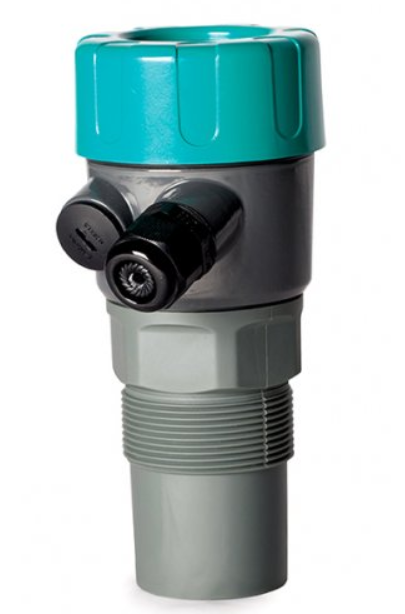

Cảm biến đo mức nước ngõ ra 4-20mA của hãng Desta được sản xuất theo công nghệ các nước EU/G7. Do đó thiết bị này có độ chính xác rất cao. Mặt trên của cảm biến có sẵn màn hình hiển thị để tiện cho việc hiệu chỉnh hoặc theo dõi giám sát. Cảm biến được làm bằng nhựa cao cấp PVDF chống va đập, chống ăn mòn và chịu được môi trường làm việc khắc nghiệt.
2. Thông số kỹ thuật của cảm biến siêu âm ngõ ra 4-20ma mã LULT – Desta
Cảm biến đo mức nước ngõ ra 4-20mA model LULT được sử dụng rất phổ biến trong nhà máy. Ngoài yếu tố chất lượng thì thiết bị này còn có giá rất cạnh tranh so với các hãng của EU. Do đó các kỹ sư ưu tiên chọn model của hãng Desta để đo mức nước, hóa chất, nước thải, dầu DO… cho nhà máy của họ.
Ngoài đo mức nước thì thiết bị này còn thích hợp để đo các chất lỏng khác như: hóa chất, nước thải, dầu diesel… Không chỉ đo được chất lỏng, thiết bị này còn đo được mức của chất rắn dạng bột như: xi măng, cát, bột mì… Đây được xem là ưu điểm mà rất ít thiết bị nào đáp ứng được.
Một vài thông số kỹ thuật của cảm biến đo mức nước ngõ ra 4-20mA LULT như sau:
- Nguồn cung cấp: 7…28 Vdc
- Range đo: tối đa 12 mét, có thể cài đặt range đo trong khoảng từ 0…12m
- Ngõ ra là tín hiệu dòng 4-20mA HART
- Sai số thấp: 0.25% trên range đo
- Cài đặt được độ nhạy và thời gian đáp ứng của cảm biến
- Nhiệt độ làm việc: -40….+80 độ C

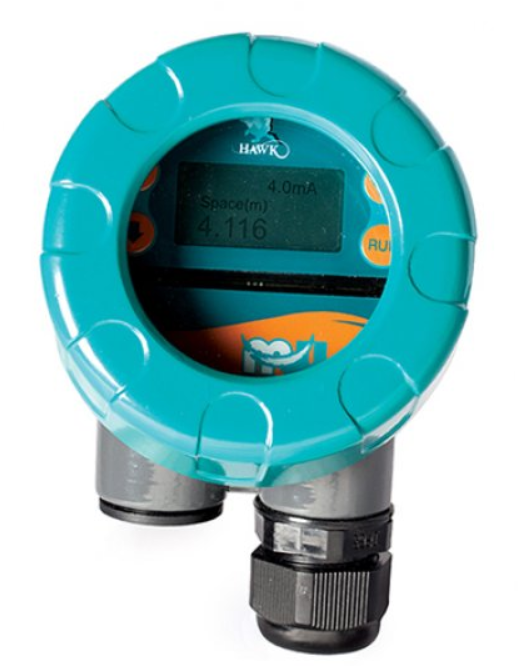

- Có màn hình hiển thị tại chỗ để dễ cài đặt
- Cảm biến làm bằng nhựa PVDF chống va đập tốt
- Ren kết nối: 2″ BSP
- Chuẩn bảo vệ: IP67
- Xuất xứ: Turkey
3. Hướng dẫn cách lắp đặt cảm biến siêu âm đảm bảo sai số thấp
Hầu hết các loại sensor đo mức chất lỏng hiện nay đều là loại thả chìm trong bồn. Đối với các loại thả chìm thì lắp đặt rất đơn giản và không cần phải quan tâm nhiều đến vị trí lắp đặt cảm biến. Tuy nhiên đối với cảm biến siêu âm hoặc radar thì hoàn toàn khác. Nguyên lý hoạt động của hai loại này đặc biệt hơn vì chúng sử dụng sóng để đo mức chất lỏng. Do đó bắt buộc khi lắp đặt không được cho bất kỳ vận nào che chắn đường sóng của nó. Một số lỗi phổ biến khi lắp đặt cảm biến siêu âm như:
Lỗi này rất thường hay gặp khi sử dụng cảm biến siêu âm. Đối với các bể chứa có đường kính nhỏ, không đủ không gian nhưng có nhiều đường ống dẫn vào thì rất hay dễ gặp lỗi này. Vì sóng siêu âm truyền đi dưới dạng hình chóp nón, càng ra xa đường kính sóng càng lớn. Do đó khi lắp quá gần thì sóng sẽ va chạm vào và phản xạ đi nhiều hướng khác nhau. Điều này dẫn đến cảm biến báo sai.
Lỗi tiếp theo cũng xảy ra thường xuyên là sử dụng cảm biến siêu âm để đo mức chất lỏng trong bể có cánh khuấy hoặc vật che chắn chống móp bể. Đối với bể có cánh khuấy thì sẽ làm bề mặt chất lỏng không ổn định. Do đó khi sóng siêu âm va vào bề mặt chất lỏng sẽ phản xạ đi nhiều hướng khác nhau. Ngoài ra một số bể inox còn có các thanh inox chống bên trong để bể không bị móp. Do đó nếu lắp đặt cảm biến vào cũng sẽ làm cho cảm biến báo sai.
Một số lỗi khác ít gặp hơn nhưng cũng ảnh hưởng đến kết quả đo của cảm biến siêu âm. Đó chính là lắp cảm biến bị nghiêng, khi đó sóng siêu âm phản xa lại không thể chạm vào đầu cảm biến được. Nên cảm biến báo sai. Ngoài ra trường hợp lắp cảm biến mà phần đầu của nó còn nằm trong ống cũng ảnh hưởng đến sai số. Vì sóng phản xa lại sẽ chạm vào miệng ống trước tiên chứ không chạm vào đầu cảm biến.
4. Mua cảm biến đo mức chất lỏng giá rẻ xuất xứ EU ở đâu ?
Với nhiều ưu điểm vượt trội, cảm biến siêu âm LULT được sử dụng rất nhiều trong nhà máy hiện nay. Thietbigiare.net là đại diện duy nhất tại Việt Nam phân phối model này. Chúng tôi đã triển khai các dự án đo mức nước, đo thể tích bồn dầu, hóa chất cho các nhà máy như: Sao Mai, Hoa Sen, Trường Hải Auto….

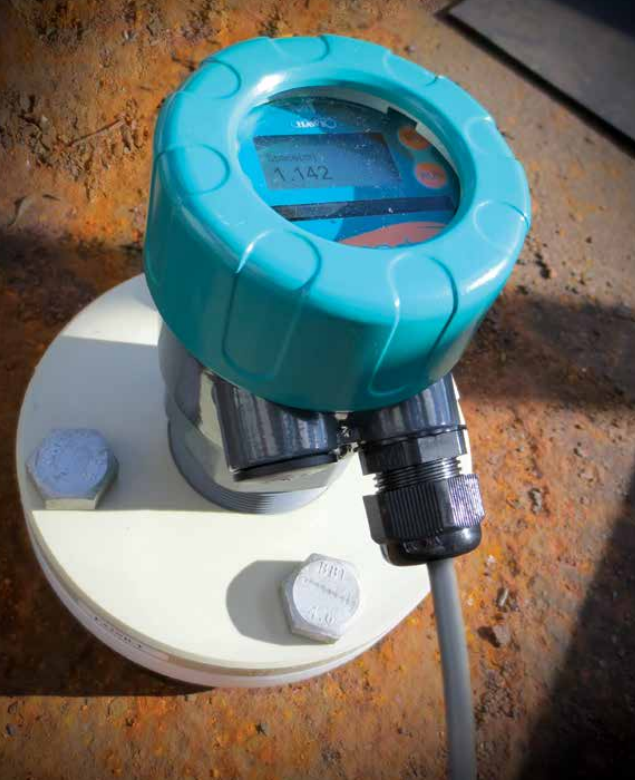

Cam bien do muc nuoc ngo ra 4-20mA đáp ứng tốt các yêu cầu kỹ thuật và hoạt động ổn định sau thời gian dài sử dụng. Như hình trên chúng ta thấy thiết bị được lắp đặt đo bể nước ngầm cho nhà máy Sao Mai – Mũi Né. Màn hình hiển thị giúp chúng ta dễ dàng theo dõi được mức nước cũng như là dễ dàng hiệu chỉnh cho thiết bị.
Hãy liên hệ với chúng tôi ngay để nhận được sự tư vấn giải pháp tối ưu nhất và báo giá tốt nhất để giải quyết bài toán giám sát mức chất lỏng, chất rắn trong nhà máy của bạn.
