Thiết Bị Hiển Thị Mức Nước Liên Tục

Chúng ta đã quen thuộc với các loại cảm biến đo mức nước liên tục như: siêu âm, điện dung, radar, thủy tĩnh…. Mỗi loại cảm biến có nguyên lý hoạt động khác nhau nhưng chức năng của chúng là như nhau. Tất cả các loại này nhằm mục đích duy nhất là giám sát lượng nước còn lại trong bể chứa. Trên thực tế chúng ta lấy tín hiệu ngõ ra 4-20mA; hoặc 0-10V của cảm biến để đưa về PLC điều khiển. Tuy nhiên, để giám sát và phát hiện sớm các cảnh báo thì phải quan sát trực tiếp trên màn hình hiển thị của cảm biến. Nhưng đa số cảm biến này được lắp trên bể chứa nước cao và khó khăn để quan sát. Do đó, đòi hỏi chúng ta phải sử dụng đến các thiết bị hiển thị mức nước liên tục.

Đồng hồ hiển thị mức nước liên tục này được gắn trên tủ điện tại phòng điều khiển. Chúng ta kéo dây ngõ ra của cảm biến về kết nối vào bộ hiển thị này. Tại đây, chúng ta có thể dễ dàng quan sát được mức nước hiện tại trong bồn chứa là bao nhiêu milimet. Một số loại cảm biến đo mức như siêu âm; radar mắc tiền hiện nay đều được trang bị sẵn các bộ hiển thị trên cảm biến. Tuy nhiên, tùy vào vị trí lắp đặt có thuận lợi đễ quan sát hay không mà chúng ta sử dụng hoặc không sử dụng thêm bộ hiển thị tại tủ điện.

1. Thiết bị hiển thị mức nước liên tục gắn tại tủ điện giá rẻ

Các thiết bị hiển thị mức nước liên tục rất đa dạng trên thị trường. Đa số chúng đều có chức năng cơ bản là đọc tín hiệu ngõ vào 4-20mA và hiển thị lên giá trị số nguyên bằng LED. Chỉ có một số bộ hiển thị cao cấp mới có ngõ ra relay và analog. Bộ hiển thị mức nước tại tủ điện model N21 của LUMEL được thiết kế theo công nghệ châu Âu. Do đó, ngoài chức năng hiển thị thì nó còn có ngõ ra relay để điều khiển đèn còi cảnh báo.

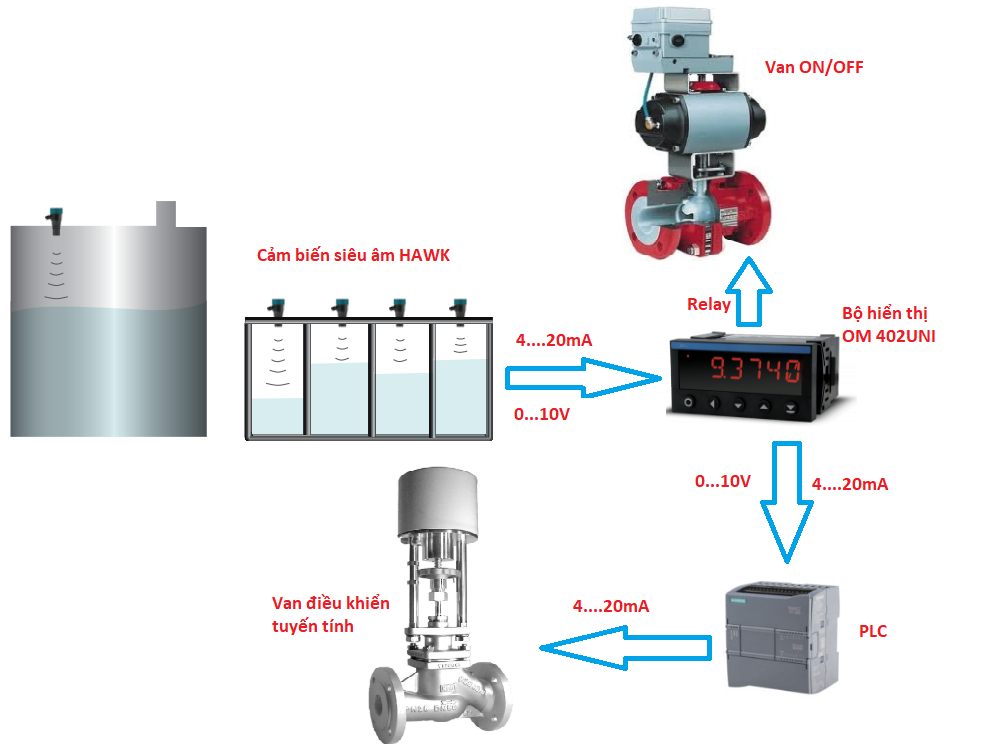

Như hình trên, chúng ta có thể thấy chức năng của thiết bị hiển thị mức nước liên tục gắn tại tủ điện. Nếu nhìn kỹ hình trên, chúng ta sẽ dễ dàng tìm ra nguyên lý hoạt động của toàn hệ thống giám sát mức nước trong bể chứa. Thiết bị không thể thiếu chính là sensor đo mức nước. Ví dụ loại sensor phổ biến nhất là siêu âm như hình trên. Sensor sẽ đo chiều cao mức nước và xuất ra tín hiệu 4-20mA tương ứng. Bộ hiển thị sẽ đọc tín hiệu 4-20mA này và tính toán để hiển thị giá trị milimet (mm) hoặc mét (m) lên màn hình.

Ngoài ra, chúng ta cũng có thể đo thể tích mức nước trong bể chứa đựa vào kích thước thực tế của bể chứa và tín hiệu từ cảm biến siêu âm. Tuy nhiên, giá trị này chỉ mang tính chất tham khảo vì độ chính xác của nó không cao. Để đo thể tích thường phải sử dụng đến thiết bị chuyên để đo thể tích: thiết bị đo lưu lượng, cảm biến đo áp suất….

2. Ưu điểm của đồng hồ hiển thị chiều cao mức nước N21

Trước khi nêu những ưu điểm của bộ hiển thị N21 LUMEL thì chúng ta cùng xem qua thông số kỹ thuật của nó:

• Nguồn cung cấp: 24Vdc, 220Vac
• Ngõ vào: đọc được tất cả sensor có ngõ ra 4-20mA, 0-10V
• Có ngõ ra relay để điều khiển đèn còi
• Có ngõ ra dạng nguồn 24Vdc để cấp nguồn nuôi cho sensor
• Sai số hiển thị: 0.1%
• Được thiết kế 2 dạng: nằm ngang kích thước 96x48mm; dạng đứng kích thước 48x96mm
• Màn hình hiển thị sử dụng công nghệ OLED sắc nét
• Hiển thị tối đa 5 ký tự: 99999
• Hiển thị được nhiều đơn vị như: m, mm, cm, lít, m3….
• Có thanh bargraph để mô phỏng chiều cao mức nước trong tank
• Calib được dãy input bất kỳ qua phần mềm miễn phí
• Thời gian bảo hành 1 đổi 1 trong 3 năm
• Xuất xứ: LUMEL – Ba Lan

So với các loại màn hình hiển thị hiện có trên thị trường thì N21 của Lumel vượt trội hơn hẳn. Một số ưu điểm nổi bật của N21 như:

• Giá thành thấp
• Hiển thị được nhiều số kèm đơn vị phía sau
• Có 1 cổng rơ le để alarm
• Có thể cấp nguồn nuôi cho sensor mà không cần sử dụng nguồn ngoài
• Hiển thị dạng bargraph dễ quan sát
• Thời gian bảo hành lâu dài
• Hàng chính hãng có đầy đủ CO CQ

3. Màn hình hiển thị N21 còn được sử dụng ở đâu ?

Với chức năng hiển thị dạng bargraph thì N21 rất phù hợp để hiển thị chiều cao mức nước. Tuy nhiên ngoài để hiển thị mức nước thì nó còn có thể hiển thị nhiều thứ khác. Một số gợi ý để sử dụng N21 như bên dưới:

• Hiển thị số lít dầu, xăng còn lại trong tank
• Hiển thị lưu lượng nước chảy qua đường ống
• Hiển thị nhiệt độ, độ ẩm, áp suất
• Hiển thị chiều cao mức hóa chất trong bồn chứa
• Hiển thị % tải của hệ thống điện
• Hiển thị điện áp, dòng điện, công suất….
• …..

Bất kỳ thiết bị nào có output dạng analog 4-20mA, 0-10V thì đồng hồ N21 đều đọc được. Do đó đồng hồ có thể sử dụng rộng rãi trong nhà máy.

4. Hướng dẫn đấu dây từ cảm biến đo mức vào thiết bị hiển thị mức nước

Để bộ hiển thị N21 LUMEL hiển thị đúng thì việc đầu tiên là phải đấu dây tín hiệu chính xác. Như trình bày ở phần trên, N21 có ngõ ra cấp nguồn 24Vdc để nuôi cho sensor. Do đó cách đấu dây từ sensor vào đồng hồ N21 sẽ có chút điểm đặc biệt. Trong phần này tôi sẽ chia ra làm 2 trường hợp tương ứng với 2 output của sensor để dễ theo dõi.

♦ Trường hợp 1: Sensor có output là 4-20mA

Đặc thù của các sensor output 4-20mA là chỉ có 2 dây tín hiệu. Có nghĩa là 2 dây ngõ ra cũng sẽ là dây cấp nguồn nuôi cho sensor. Đa số sensor sử dụng nguồn 24Vdc. Do đó khi sử dụng với đồng hồ N21 thì chúng ta chỉ cần đấu trực tiếp như hình trên mà không cần sử dụng nguồn ngoài.

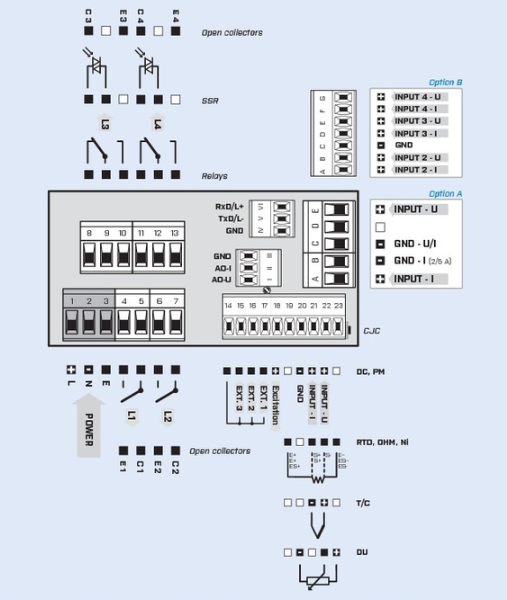

Chúng ta sẽ đấu dây (+) của sensor vào chân số 8 của đồng hồ. Chân (-) của sensor sẽ đấu vào chân số 4 của đồng hồ N21. Cuối cùng là nối tắt chân 2 với chân 4; chân 1 với chân 7. Như vậy là phần đấu dây tín hiệu đã xong. Sau đó chúng ta sẽ cấp nguồn cho đồng hồ N21 qua chân 12, 13 (nếu dùng nguồn 24Vdc) hoặc chân 13, 14 (nếu dùng nguồn 220Vac).

Nếu các bạn vẫn chưa hiểu cách đấu dây này thì có thể xem qua bài viết này: Hướng dẫn đấu dây tín hiệu cho sensor 4-20mA

♦ Trường hợp 2: Sensor có output là 0-10V

Một trường hợp khác cũng khá phổ biến trên thực tế là tín hiệu ngõ ra của cảm biến dạng áp 0-10V 3 dây. Trường hợp này đấu dây đơn giản hơn. Chân dương (+) của cảm biến được đấu vào chân số 8 bộ hiển thị. Chân âm (-) cảm biến đấu vào chân số 7. Và chân tín hiệu được đấu vào chân số 6. Sau đó chúng ta chỉ cần cấp nguồn cho đồng hồ N21 thì sensor sẽ hoạt động.

Tóm lại, tùy vào cảm biến đo mức có ngõ ra là dạng gì mà chúng ta chọn cách đấu nối với thiet bi hien thi muc nuoc cho phù hợp. Hy vọng với những chia sẻ trên; các bạn có thêm được một số kiến thức áp dụng vào công việc thực tế của mình.
