Tín hiệu điện trở được sử dụng rất nhiều hiện nay. Có thể kể đến như: cảm biến nhiệt độ PT100, RTD, cảm biến đo mức….. Biến trở là một dạng đặc biệt của tín hiệu điện trở vì giá trị điện trở của biến trở thay đổi liên tục. Do đó, chúng ta có thể gọi là tín hiệu dạng điện trở hoặc biến trở. Các tín hiệu dạng điện trở này không thể đưa về thiết bị điều khiển được. Lý do là vì khi truyền đi xa cần chọn tín hiệu ít nhiễu, ít suy hao hơn đó là dạng dòng điện một chiều 4-20mA. Nên thông thường các loại biến trở sẽ sử dụng đến bộ chuyển đổi biến trở ra 4-20mA.

Thiết bị chuyển đổi điện trở có chức năng duy nhất là chuyển đổi tín hiêu dạng điện trở về dạng dòng điện 4-20mA. Tùy vào từng ứng dụng mà tín hiệu ngõ vào là điện trở dạng gì mà sẽ có một thiết bị phù hợp. Thông thường đối với các loại Pt100, RTD thì các bộ chuyển đổi sẽ có ngõ vào riêng để đọc tín hiệu đó. Còn các thiết bị có ngõ ra là dạng điện trở khác thì sẽ sử dụng đến bộ chuyển đổi điện trở ra 4-20mA.
Hiện nay trên thị trường có nhiều bộ chuyển đổi đa năng có chức năng chuyển đổi tín hiệu điện trở ra 4-20mA, 0-10V hoặc ngay cả Modbus RTU. Do đó trong bài chia sẻ này tôi sẽ giới thiệu hai loại phổ biến nhất hiện nay là: bộ chuyển đổi và màn hình hiển thị.
Mục Lục Bài Viết
1. Bộ chuyển đổi tín hiệu điện trở ra 4-20mA model P20 – Lumel

Bộ chuyển đổi điện trở ra 4-20mA model P20 của Ba Lan được sản xuất theo công nghệ châu Âu. Do đó, thiết bị có độ chính xác cao và độ bền cao. Thiết kế nhỏ gọn nhưng rất chắc chắn nên thích hợp gắn trên các tủ điện và đáp ứng tốt yêu cầu khắc khe trong công nghiệp. Một ưu điểm của bộ chuyển đổi điện trở ra 4-20mA P20 là có bộ cách ly nội 3150 Vac. Điều này đảm bảo tín hiệu ngõ ra được cách ly hoàn toàn với nguồn và tín hiệu ngõ vào.
Ngoài ra, bộ chuyển đổi này còn là thiết bị đa năng nên ngoài điện trở thì nó còn đọc được nhiều dạng tín hiệu khác như: mA, V, mV, RTD…. Một vài thông số kỹ thuật của P20 như:
- Nguồn cung cấp: 85…253Vac hoặc 20…85Vdc
- Tín hiệu ngõ vào: Ohm (0…4000Ω), Pt100, RTD, mV, mA, V, TC
- Ngõ ra: 4-20mA, 0-20mA, 0-10V
- Sai số: 0.2%
- Thời gian đáp ứng: <1ms
- Cách ly chống nhiễu: 3150Vac
- Kích thước: 22.5x120x100mm
- Cài đặt qua phần mềm miễn phí
- Thời gian bảo hành: 36 tháng
- Xuất xứ: Lumel – Ba Lan
2. Bộ chuyển đổi điện trở ra Modbus RTU và Ethernet – P30U

Bên cạnh bộ chuyển đổi ra 4-20mA truyền thống như model P20 thì hãng Lumel còn có một bộ transducer cao cấp hơn khi có thêm các cổng giao tiếp như: Modbus RTU, Ethernet, Relay… Ngoài ra thiết bị này còn có màn hình LCD để hiển thị giá trị ngõ vào, ngõ ra giúp chúng ta dễ dàng giám sát tại tủ điện. Một điểm đặc biệt nữa của model P30U là có thêm chức năng lưu trữ dữ liệu giống như Datalogger. Thiết bị này được trang bị bộ nhớ nội hoặc bộ nhớ mở rộng bằng thẻ SD 8GB. Đây được xem là thiết bị có những tính năng mới nhất hiện nay.

Với những tính năng đặc biệt trên, bộ transducer P30U được rất nhiều nhà máy sử dụng. Đặc biệt đối với các hệ thống quan trọng cần giám sát Online và kết hợp cảnh báo qua chuông đèn thì P30U là sự lựa chọn hoàn hảo nhất. Như hình trên, với sensor đo áp suất thì khi sử dụng với transducer P30U thì chúng ta có thể thực hiện các chức năng như:
- Điều khiển chuông còi cảnh báo qua 2 ngõ ra Rơ le
- Đưa tín hiệu Modbus RTU về HMI Panel để điều khiển
- Lấy tín hiệu 4-20mA để đưa về màn hình hiển thị áp suất gắn tại tủ điện
- Cài đặt và giám sát qua giao diện Web Server hoặc qua Internet
- Sử dụng SCADA để giám sát qua TCP/IP
3. Màn hình hiển thị tín hiệu điện trở có ngõ ra 4-20mA – N32U Lumel

Ngoài các bộ transducer gắn tủ điện thì hiện nay các màn hình hiển thị đa chức năng cũng đọc được tín hiệu từ điện trở. Điển hình là màn hình hiển thị N32U của Lumel. Bên cạnh chức năng hiển thị thì nó còn có ngõ ra 4-20mA, Relay và Modbus RTU. Do đó nếu các bạn muốn giám sát tại tủ điện thì thiết bị này sẽ phù hợp hơn model P20 nhưng giá của nó cũng sẽ cao hơn. Với model N32U thì các bạn sẽ chủ động cài đặt qua nút nhấn trên màn hình. Khi cần thay đổi giá trị ngưỡng cảnh báo thì có thể thao tác trực tiếp mà không cần sử dụng phần mềm. Đây cũng là một ưu điểm của model N32U so với P20.
Model N32U là màn hình hiển thị đa chức năng khi đọc được hầu hết các loại tín hiệu phổ biến trong công nghiệp hiện nay như: Pt100, Pt1000, tất cả các loại can nhiệt, analog 4-20mA 0-10V, tín hiệu mV, điện trở… Ưu điểm này giúp các bạn có thể tái sử dụng cho các ứng dụng khác. Khi đó chỉ cần cài đặt chọn lại loại tín hiệu ngõ vào là xong. Một số đặc điểm kỹ thuật của màn hình này như:
- Nguồn cấp: 85…253Vac hoặc 20…60Vdc, 90…300Vdc
- Tín hiệu ngõ vào: Ohm (0…4000Ω), Pt100, RTD, mV, mA, V, TC
- Ngõ ra analog: 4-20mA, 0-20mA, 0-10V
- Ngõ ra Relay: 4 relay 250V/6A
- Có giao tiếp Modbus RTU
- Hiển thị 2 hàng LED trong đó hàng LED trên gồm 6 LED cao 12.85mm, hàng LED dưới gồm 5 LED cao 7.5mm
- Thư viện có 56 đơn vị theo hệ thống đơn vị quốc tế SI
- Sai số: 0.1%
- Thời gian đáp ứng: <1ms
- Cách ly chống nhiễu: 3150Vac
- Kích thước: 96x48x93mm
- Cài đặt qua nút nhấn trên màn hình
- Thời gian bảo hành: 36 tháng
- Xuất xứ: Lumel – Ba Lan
4. Mua bộ chuyển đổi điện trở ra 4-20mA giá rẻ ở đâu ?

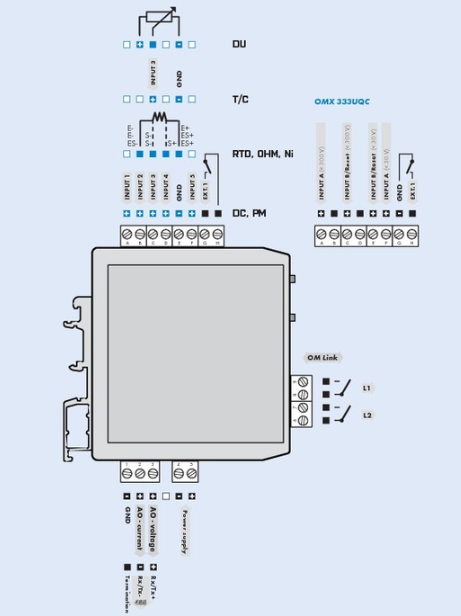

Để các thiết bị hoạt động đúng thì ngoài việc cài đặt đúng, việc đấu dây tín hiệu đúng cũng rất cần thiết. Do bộ chuyển đổi điện trở ra 0-10V 4-20mA P20 là bộ chuyển đổi đa năng. Nên trên thiết bị có nhiều chân input vì thế dễ gây nhầm lẫn khi đấu nối. Tuy nhiên, thiết bị được thiết kế tối ưu nên chia ra làm 3 module chức năng độc lập là: nguồn, ngõ vào, ngõ ra. Như hình trên, chúng ta có thể thấy được sơ đồ đấu chân cho từng module.
Thông thường, trong mỗi thiết bị sẽ có tài liệu hướng dẫn sử dụng; đấu nối, cài đặt. Do đó, khi mua về các bạn có thể dễ dàng thực hiện hoặc yêu cầu bên cung cấp hướng dẫn. Trên thực tế, một số ứng dụng đặc biệt muốn có bộ hiển thị để giám sát giá trị điện trở thay đổi thì chúng ta có thể sử dụng thêm bộ hiển thị cảm biến nhiệt độ Pt100.
Thietbigiare.net là đơn vị chuyên phân phối các thiết bị đo lường, chuyển đổi tín hiệu trong công nghiệp. Đặc biệt là bộ chuyển đổi điện trở của hãng Lumel – Ba Lan. Các thiết bị mà chúng tôi cung cấp đều được bảo hành chính hãng 3 năm và giá thành cực kỳ cạnh tranh. Do đó đã có rất nhiều nhà máy ưu tiên sử dụng các thiết bị của chính tôi cung cấp. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ:
