Cảm biến nhiệt độ Pt100 được sử dụng rất phổ biến trong các ứng dụng đo nhiệt độ. Trong nhà máy việc giám sát nhiệt độ của hệ thống luôn được đặt lên hàng đầu. Đối với các lò hơi, nhiệt độ hoạt động lên đến 500ºC, 1000ºC… Ngoài ra, một số ứng dụng khác có nhiệt độ rất cao nên bắt buộc chúng ta phải sử dụng đến can nhiệt để đo nhiệt độ. Các loại can nhiệt thông dụng như: K, J, T, S…. Nguyên lý hoạt động của can nhiệt cũng tương tự như Pt100 hay cảm biến nhiệt độ nói chung. Tín hiệu nhiệt sẽ được chuyển thành giá trị điện trở/điện áp. Khi nhiệt độ thay đổi thì điện trở/điện áp ngõ ra của cảm biến cũng thay đổi theo.
Can nhiệt K là loại thông dụng nhất trong các loại can nhiệt. Giống như pt100, tín hiệu ngõ ra của can K không thể đưa về trực tiếp PLC hoặc HMI… Mà bắt buộc phải sử dụng đến bộ chuyển đổi tín hiệu. Bộ chuyển đổi can K ra 4-20mA dùng để chuyển đổi tín hiệu từ can K và xuất ra tín hiệu dòng 4-20mA tương ứng. Trên thực tế, tùy vào can K có hình dạng như thế nào mà có bộ chuyển đổi phù hợp. Có hai loại transmitter cho can nhiệt là: loại tròn gắn trên đầu củ hành và loại DIN rail gắn trên tủ điện.
Trong bài viết này tôi sẽ giới thiệu đến các bạn bộ chuyển đổi can K ra 4-20mA loại gắn trên tủ điện giá rẻ có các ưu điểm như: độ chính xác cao, nhỏ gọn, cách ly chống nhiễu tốt, sản xuất tại EU, bảo hành 3 năm và đặt biệt là giá rất cạnh tranh.
Mục Lục Bài Viết
1. Bộ chuyển đổi can K ra 4-20mA Model P20 – Lumel Ba Lan
Trên thị trường có nhiều hãng sản xuất thiết bị chuyển đổi tín hiệu can K ra 4-20mA. Tuy nhiên, phần lớn có xuất xứ Đài Loan, Trung Quốc với giá thành thấp và chất lượng kém. Nên để chọn được thiết bị chất lượng chúng ta nên chọn của các hãng châu Âu như: Ba Lan, Đức, Ý….
Bộ chuyển đổi can K ra 4-20mA model P20 của hãng Lumel – Ba Lan có thiết kế nhỏ gọn thích hợp gắn tủ điện. Tuy nhiên thiết bị vẫn đảm bảo đáp ứng được yêu cầu khắc khe trong công nghiệp. Một ưu điểm nữa của bộ P20 là có isolator 3150Vac. Đây là đặc điểm mà rất ít hãng nào trên thế giới đáp ứng được. Với giá trị cách ly 3150Vac giúp thiết bị cách ly hoàn toàn tín hiệu ngõ ra, ngõ vào, nguồn với nhau. Do đó, độ chính xác của thiết bị là rất cao.
Một vài thông số kỹ thuật của bộ chuyển đổi can K ra 4-20mA P20 như:
- Nguồn cung cấp có thể là xoay chiều hoặc một chiều: 220Vac, 24Vdc
- Ngõ vào: can nhiệt loại K, J, S…
- Ngõ ra analog: dòng 0-20mA, 4-20mA hoặc 0…10V
- Sai số: ±0.2%
- Thời gian đáp ứng rất nhanh <50ms
- Giá trị bộ cách ly chống nhiễu đến 3150Vac
- Cài đặt qua phần mềm miễn phí
- Kích thước nhỏ gọn thích hợp gắn tủ điện 22.5x120x100mm
- Thời gian bảo hành: 3 năm
- Ngoài ngõ vào can K thì P20 còn đọc được: mA, V, Pt100, biến trở, điện trở….
- Xuất xứ: Lumel – Ba Lan
2. Bộ chuyển đổi can nhiệt K giá rẻ P17 của Lumel Ba Lan
Một bộ chuyển đổi tín hiệu cho can nhiệt khác cũng có chức năng tương tự như model P20 nhưng được thiết kế nhỏ gọn hơn là model P17. Đây là model nhỏ gọn giá rẻ của hãng Lumel. Thiết bị này phù hợp cho các nhà máy triển khai số lượng lớn khi yêu cầu chi phí thấp nhưng vẫn đảm bảo hoạt động ổn định. Ưu điểm của model P17 là thiết kế nhỏ gọn với độ dày chỉ có 6.2mm. Đây là bộ chuyển đổi mỏng nhất trên thị trường hiện nay.
Một ưu điểm của bộ P17 là sử dụng nguồn loop. Có nghĩa là nguồn nuôi sẽ được lấy từ ngõ ra 4-20mA của nó. Do đó chúng ta sẽ không cần cấp nguồn ngoài cho nó. Như hình trên, ngõ ra 4-20mA 2 dây sẽ đấu về màn hình hiển thị và cũng chính là nơi cấp nguồn cho P17 hoạt động.
Các thông số kỹ thuật cơ bản của P17 như:
- Ngõ vào: can nhiệt K, J, N, E..
- Ngõ ra: 4-20mA
- Nguồn cấp: 10…30Vac ( Supply from a current loop)
- Sai số: 0.5%
- Thời gian đáp ứng: <100ms
- Kích thước: 76.9×99.1×6.2mm
- Chuẩn bảo vệ: IP50
- Thiết kế chuẩn DIN rail 35mm
- Thời gian bảo hành: 3 năm
- Made in Lumel – Poland
3. Hướng dẫn đấu dây cho bộ chuyển đổi can nhiệt ra 4-20mA model P20
Do bộ chuyển đổi can K ra 4-20mA P20 là thiết bị chuyển đổi đa năng. Chức năng chuyển đổi tín hiệu can nhiệt là một trong số nhiều chức năng mà thiết bị đáp ứng được. Do đó, khi chọn tín hiệu ngõ vào là can nhiệt K chúng ta cần đấu dây cho đúng.

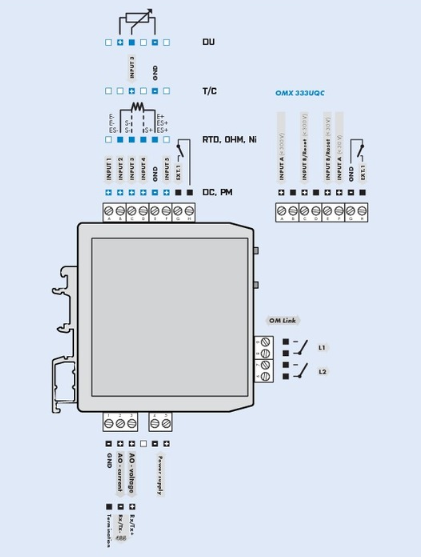

Như hình trên, chúng ta có thể thấy sơ đồ đấu nối cho bộ chuyển đổi P20. Trên sơ đồ này được chia ra làm 3 phần riêng biệt. Mỗi phần sẽ có chức năng khác nhau như: nguồn, ngõ vào, ngõ ra. Vì thế chúng ta chỉ cần quan tâm đến phần chân tín hiệu ngõ vào. Các loại can nhiệt thường ngõ ra sẽ chỉ có 2 dây tín hiệu, còn Pt100 sẽ có 3 dây trở lên. Đây là điểm phân biệt giữa can nhiệt và PT100.
Trong bài viết này, tôi sẽ hướng dẫn các bạn đấu dây cho can nhiệt K 2 dây vào bo chuyen doi can k ra 4-20mA P20. Chân dương (+) trên can K sẽ đấu về chân số 3 trên P20. Còn chân còn lại của can K sẽ đấu vào chân số 1 của thiết bị. Tuy nhiên, có thể một số can nhiệt K không có kỹ hiệu chân âm, dương mà chỉ phân biệt bằng màu (đỏ, đen). Do đó, các bạn cần đấu dây cẩn thận để kết quả đo chính xác.
4. Màn hình hiển thị nhiệt độ từ can nhiệt K có ngõ ra RS-485
Ngoài bộ chuyển đổi tín hiệu gắn tủ điện thì còn có một thiết bị khác cũng có chức năng tương tự nhưng có thể hiển thị. Đó là màn hình hiển thị và điều khiển nhiệt độ. Màn hình này sẽ được gắn trước tủ điện để hiển thị nhiệt độ từ can nhiệt K. Còn ngõ ra ngoài tín hiệu analog thì màn hình này còn có ngõ ra rơ le hoặc Modbus RS-485.
Các màn hình hiển thị nhiệt độ thường có nhiều kích thước khác nhau như: vuông (48x48mm, 52x52mm), hình chữ nhật (96x48mm). Do đó tùy vào kích thước tủ điện của bạn như thế nào mà chọn loại màn hình cho phù hợp. Ngoài ra, một số màn hình cao cấp còn cho phép bạn cài đặt dãy nhiệt độ hiển thị, cài đặt ngưỡng cảnh báo, chọn được loại tín hiệu input. So với bộ chuyển đổi gắn tủ điện thì màn hình sẽ có nhiều chức năng hơn nên giá thành cũng cao hơn.
Tuy nhiên không phải ứng dụng nào cũng cần hiển thị nhiệt độ. Đôi khi một số trường hợp chúng ta chỉ cần lấy tín hiệu điều khiển 4-20mA nên bộ chuyển đổi gắn tủ điện sẽ là lựa chọn tối ưu hơn.
Tóm lại, để chọn bộ chuyển đổi can K ra 4-20mA không khó. Chúng ta cần xem xét nhiều yếu tố như: chất lượng, giá thành, thông số kỹ thuật, nhà cung cấp uy tín…. Hãy liên hệ với chúng tôi để chọn thiết bị tốt nhất với giá cả cạnh tranh nhất.
