Bộ Chuyển Đổi Áp DC Ra Dòng 4-20mA

Bộ chuyển đổi áp DC ra dòng 4-20mA. Bộ chuyển đổi tín hiệu 0-10V ra 4-20mA. Thiết bị chuyển đổi tín hiệu áp sang tín hiệu dòng. Bo chuyen doi 0-10V. Bộ chuyển đổi áp 0-10V ra dòng 4-20mA. Chuyển tín hiệu analog từ áp sang dòng. Bộ chuyển đổi đa năng ra 4-20mA.

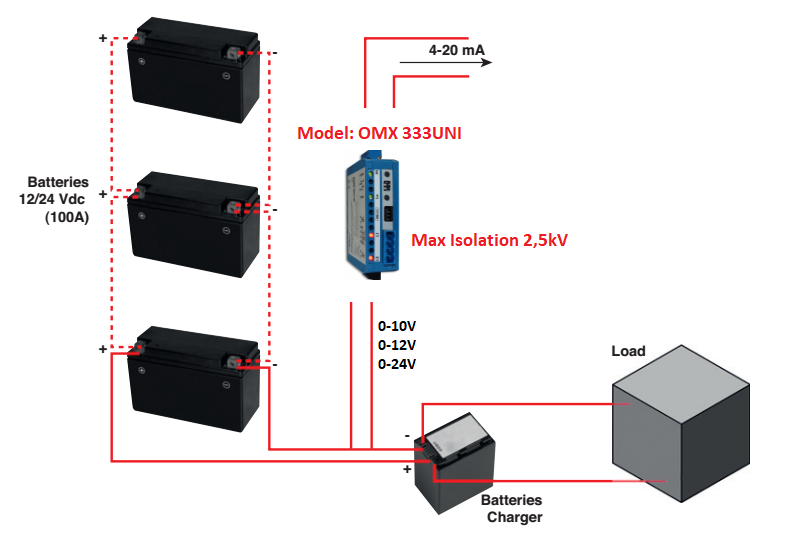

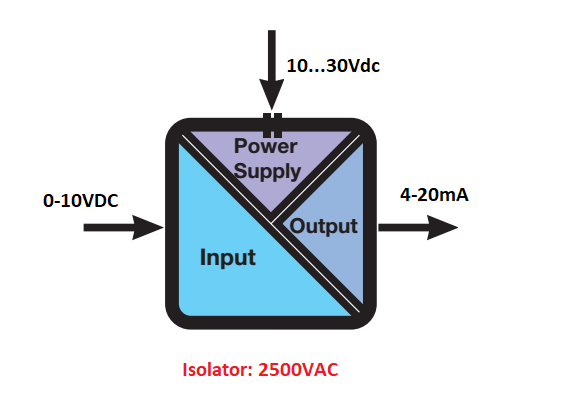

Chúng ta đã quen thuộc với các tín hiệu dòng, áp, nhiệt độ, độ ẩm… Hiện nay hầu hết các thiết bị trong nhà máy giao tiếp với nhau bằng tín hiệu dòng mA (0..20mA, 4..20mA). Tuy nhiên, một số dòng PLC cũ chỉ hỗ trợ tín hiệu áp 0-10V, 0-5V mà không đọc được tín hiệu mA. Do đó, bắt buộc chúng ta phải sử dụng đến bộ chuyển đổi VDC ra 4-20mA. Ngoài ra, một số trường hợp là nguồn điện từ acquy như 12VDC, 24VDC như hình ở trên, chúng ta muốn đưa về bộ điều khiển thì cũng phải sử dụng đến bộ chuyển đổi này.

Đặc biệt trong một số trường hợp có sử dụng động cơ một chiều (DC) thì yêu cầu phải giám sát chặt chẽ nguồn cấp để tránh hiện tượng quá áp làm hư hỏng động cơ. Do đó chúng ta cũng cần đến các bộ chuyển đổi điện áp DC.

Ưu điểm của tín hiệu áp DC là dễ sử dụng, dễ đo kiểm phát hiện sự cố. Tuy nhiên, điểm hạn chế lớn nhất của nó là dễ bị nhiễu, suy hao khi truyền đi xa. Đó là lý do mà hầu hết các thiết bị ngày nay ưu tiên sử dụng tín hiệu dòng mA thay vì tín hiệu áp. Trong bài viết này tôi sẽ giới thiệu cho các bạn một thiết bị chuyên dùng để đổi tín hiệu VDC sang mA có các ứu điểm như: độ chính xác cao, hoạt động ổn định.

1. Tại sao phải sử dụng bộ chuyển đổi áp DC ra dòng 4-20mA

Như các bạn đã biết, điện áp một chiều hay điện DC là một phần không thể thiếu trong nhà máy. Bên cạnh các hệ thống máy móc sử dụng điện AC thì cũng có một số sử dụng điện DC như tổ acqui của UPS hay các hệ thống máy chủ sử dụng điện một chiều DC. Vậy làm cách nào để giám sát các thông số của nguồn điện một chiều ? Vì PLC hay SCADA chỉ đọc được tín hiệu DC từ 0-10V hoặc dòng 4-20mA. Do đó phải tìm cách để đưa các tín hiệu VDC về dạng trên. Để làm được điều đó, thiết bị chuyển đổi áp DC ra đời.

Bộ chuyển đổi áp DC sẽ có nhiệm vụ chuyển đổi tất cả tín hiệu điện áp một chiều từ 0-400Vdc hoặc ±400Vdc. Ngõ ra của thiết bị này là dạng chuẩn 0-10VDC hoặc 4-20mA. Trong đó tín hiệu 4-20mA được sử dụng phổ biến hơn nên chúng ta hay gọi nó là bộ chuyển đổi áp một chiều ra 4-20mA. Khi sử dụng thiết bị này, bạn hoàn toàn có thể giám sát được chất lượng tải và đưa tín hiệu điều khiển từ PLC để đóng/ngắt bảo vệ quá áp, thấp áp, bảo vệ quá tải. Hay đơn giản hơn chúng ta sẽ giám sát và cảnh báo qua đèn còi từ xung kích Rơ le từ PLC.

2. Những dãy điện áp DC nào mà bộ chuyển đổi có thể đọc được ?

Không giống như điện xoay chiều, điện một chiều có những đặc tính riêng mà trong đó có sự phân biệt điện âm và điện dương. Đây là điểm khác biệt lớn nhất giữa điện AC và DC. Để đáp ứng được đặc điểm này, yêu cầu các bộ chuyển đổi phải được thiết kế đặc biệt để đọc được tất cả giá trị kể cả âm (-) hay dương (+). Nhưng không phải bộ transducer nào cũng làm được việt đó. Trong phần này tôi sẽ giới thiệu một bộ transducer mà tôi cảm thấy hài lòng nhất sau hơn 5 năm sử dụng. Ưu điểm của nó là đọc được dãy điện DC rộng như:

• Từ -100V đến +100V
• Từ -250V đến +250V
• Từ -400V đến +400V
• Từ 0-100V
• Từ 0-250V
• Từ 0-400V

Với dãy đo như trên, các bạn có thể cấu hình để chọn dãy đo phù hợp nhất. Điểm đặc biệt nữa của thiết bị này là cho phép cài đặt lại dãy đo đầu vào để phù hợp với giá trị thực tế. Ví dụ các bạn cần giám sát nguồn điện Ắc-qui 48Vdc thì có thể chọn dãy đo 0-100Vdc. Sau đó sẽ cấu hình lại thành 0-48Vdc ngõ vào tương ứng với 4-20mA ở ngõ ra. Hoặc đối với các hệ thống sử dụng điện DC âm như -24V hoặc -48V thì các bạn cũng thực hiện cấu hình tương tự. Chỉ cần đáp ứng điều kiện là dãy đo thực tế phải nằm trong range input của thiết bị.

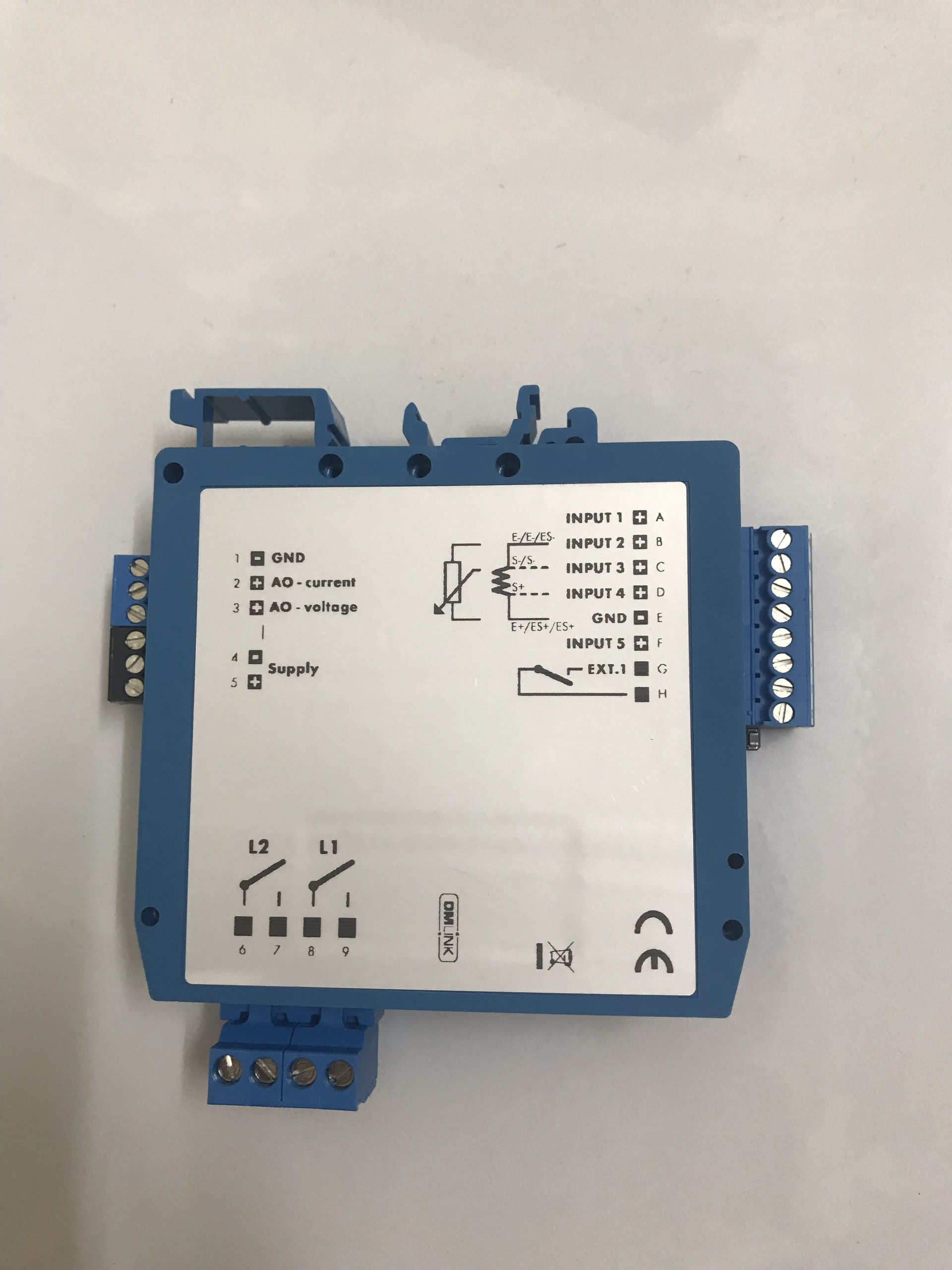

3. Bộ chuyển đổi P20H của hãng Lumel – Giải pháp chuyển đổi Vdc ra mA hoàn hảo

Bộ chuyển đổi điện áp một chiều DC ra 4-20mA phù hợp cho mọi lĩnh vực. Từ việc giám sát điện áp cho động cơ DC trong nhà máy cho đến theo dõi điện năng của hệ thống điện mặt trời như hình trên. Với bộ transducer P20H của Lumel sẽ được trang bị bộ cách ly chống nhiễu lên đến 3200Vac. Điều này đảm bảo rằng tín hiệu ngõ ra được cách ly hoàn toàn với ngõ vào. Vì thế, thiết bị chống nhiễu rất tốt và đảm bảo độ chính xác cao nhất.

Bộ chuyển đổi áp DC ra model P20H được sản xuất tại Ba Lan. Do đó, thiết bị có độ chính xác rất cao, thời gian đáp ứng nhanh và độ bền cao. Ngoài ra, với giá thành cạnh tranh hơn rất nhiều so với những model có cùng chức năng khác của châu Âu như: Seneca, PR, Phoenix Contact….

Khi chọn mua một thiết bị kỹ thuật thì chúng ta phải xem qua thông số kỹ thuật của nó. Để xem xét có phù hợp với nhu cầu sử dụng hay không. Dưới đây là một vài thông số kỹ thuật cơ bản của bộ transducer P20H như:

• Nguồn cung cấp: 24Vdc/ac hoặc 220Vac/dc
• Ngõ vào: ± 100Vdc, ± 250Vdc, ± 400Vdc. 0-100Vdc, 0-250Vdc, 0-400Vdc
• Ngõ ra: 4-20mA, 0-20mA hoặc 0-10V
• Có ngõ ra Modbus RTU
• Sai số: 0.2%
• Cách ly chống nhiễu: 3200VAC
• Thời gian đáp ứng: 100ms
• Thiết kế nhỏ gọn phù hợp gắn trên DIN rail 35mm
• Kích thước: 22.5x120x100mm
• Cài đặt range input bằng phần mềm miễn phí
• Thời gian bảo hành 1 đổi 1 trong vòng 3 năm
• Xuất xứ: Lumel – Ba Lan

4. Mua bộ chuyển đổi điện áp một chiều ra 4-20mA ở đâu tại Việt Nam ?

Model P20H của Lumel này ngoài chức năng chuyển điện DC sang 4-20mA thì nó còn một chức năng khác là chuyển đổi dòng điện DC lớn như 1Adc, 5Adc. Đây là ưu điểm mà rất ít thiết bị nào đáp ứng được. Cụ thể dãy đo dòng DC gồm:

• Từ -1A DC đến +1A DC => ngõ ra 4-20mA, 0-10V, 0-20mA
• Từ -5A DC đến +5 A DC => ngõ ra 4-20mA, 0-10V, 0-20mA

Với đặc điểm này, các bạn có thể linh động để giám sát thêm dòng tải của hệ thống điện một chiều. Các bạn chỉ cần cấu hình lại để chọn input là dòng và đấu dây vào chân input A là xong. Các bạn cũng có thể tái sử dụng cho các hệ thống khác mà không cần phải mua thiết bị mới.

Ngoài ra, thietbigiare.net còn cung cấp các thiết bị đo lường giá rẻ của Lumel khác như:

• Chuyển đổi dòng mA sang 0-10V
• Transducer tín hiệu Shunt (mV) sang 4-20mA, 0-10V
• Đổi tín hiệu điện trở, biến trở qua 4-20mA
• Thiết bị chuyển đổi tín hiệu điện áp xoay chiều AC ra 4-20mA
• Biến dòng analog AC DC ngõ ra 4-20mA
• ….

Với đội ngũ nhân viên đều xuất thân từ kỹ thuật nên hiểu rõ nhu cầu của khách hàng. Từ đó sẽ tư vấn cho khách hàng những giải pháp tốt nhất và tiết kiệm chi phí nhất. Để biết thêm chi tiết về bo chuyen doi áp DC ra dong 4-20mA hoặc tư vấn kỹ thuật xin vui lòng liên hệ:
