Bộ Chuyển Đổi Pt100 Ra 4-20mA Giá Rẻ

Bộ chuyển đổi pt100 ra 4-20mA giá rẻ. Bo chuyen doi pt100 ra 4-20mA. Thiết bị chuyển đổi tín hiệu nhiệt độ từ pt100 ra 4-20mA. Bộ chuyển đổi tín hiệu nhiệt độ từ pt100 ra 4-20mA. Bộ chuyển đổi nhiệt độ từ pt100 ra 4-20mA. Thiết bị chuyển đổi nhiệt độ gắn đầu củ hành. Bộ chuyển đổi nhiệt độ gắn đầu củ hành, gắn tủ điện…

Các bạn đang tìm một thiết bị chuyển đổi tín hiệu nhiệt độ gắn trực tiếp trên đầu pt100 ra 4-20mA với giá thành thấp. Hay một bộ chuyển đổi tín hiệu nhiệt độ ra 4-20mA xuất xứ EU G7 với độ chính xác cao. Hiện tại chúng tôi đang có một thiết bị có thể đáp ứng được hai yêu cầu trên của các bạn. Bộ chuyển đổi tín hiệu pt100 ra 4-20mA của Đức với độ chính xác cao, thời gian đáp ứng nhanh. Và đặc biệt giá thành thấp nhất chỉ chưa đến 2 triệu đồng.

Hầu hết trong các nhà máy đều sử dụng đến cảm biến nhiệt độ (pt100 3 dây, NTC, RTD…). Tín hiệu ngõ ra của cảm biến nhiệt độ thông thường là dạng điện trở. Do đó chúng ta không thể sử dụng tín hiệu này để đưa về PLC được mà bắt buộc phải dùng đến bộ chuyển đổi qua 4-20mA/0-10V. Bộ chuyển đổi nhiệt độ có hai loại là: loại gắn tủ điện và loại gắn trực tiếp trên đầu cảm biến.

Trong bài viết này, chúng tôi sẽ giới thiệu đến các bạn thiết bị đổi tín hiệu nhiệt độ từ pt100 ra 4-20mA giá rẻ gắn trực tiếp trên đầu củ hành.

1. Bộ chuyển đổi pt100 ra 4-20mA giá rẻ gắn trên đầu dò củ hành

Trên thị trường hiện nay có rất nhiều bộ chuyển đổi tín hiệu giá rẻ. Phần lớn là của Đài Loan, Hàn Quốc với chất lượng thấp và độ chính xác không cao. Đối với các model này sau một thời gian sử dụng sẽ bị hỏng hoặc sai số lớn. Do đó, đa số các nhà máy ưu tiên chọn của những hãng EU G7 với chất lượng tốt hơn. Tuy nhiên, chất lượng lại đi đôi với giá cả nên để tìm được một bộ chuyển đổi pt100 ra 4-20mA giá rẻ mà chất lượng cao là rất khó.

Hiểu được điều này, hãng Muesen Technic (ĐỨC) đã cho ra đời model MST110 chuyên sử dụng để chuyển đổi tín hiệu nhiệt độ sang 4-20mA với giá rẻ. Đây là model được gắn trên đầu cảm biến pt100 (củ hành). Một vài thông số kỹ thuật của bộ chuyển đổi pt100 ra 4-20mA giá rẻ MST100 như:

• Nguồn cung cấp: 13.5…45VDC
• Ngõ vào: pt100 2, 3, 4, 6 dây (-200ºC đến +850ºC)
• Ngõ ra: 4-20mA, 0-20mA, 0-10V
• Sai số: 0.1%
• Thời gian đáp ứng: <100ms
• Nhiệt độ làm việc: -40..+85ºC
• Calib dãy đo theo yêu cầu qua phần mềm
• Kích thước: 44x18mm
• Cài đặt qua phần mềm
• Xuất xứ: Muesen (ĐỨC)

2. Cách đấu dây tín hiệu cho bộ chuyển đổi tín hiệu nhiệt độ ra 4-20mA

Để thiết bị hoạt động chính xác thì ngoài việc cài đặt đúng dãy đo, chúng ta cần phải đấu dây tín hiệu cho thiết bị chính xác. Bộ chuyển đổi pt100 ra 4-20mA giá rẻ MST110 sử dụng nguồn loop nên cần lưu ý cách đáu dây. Khi sử dụng nguồn 24VDC loop power thì có nghĩa là ngõ ra 4-20mA và nguồn 24VDC sử dụng chung 2 dây tín hiệu. Đồng nghĩa với việc tín hiệu ngõ ra của thiết bị đồng thời cung cấp nguồn nuôi thiết bị đó.

Như hình trên, chúng ta thấy ngõ vào từ Pt100 3 dây đấu vào chân số 1, 2, 3 của MST110. Còn ngõ ra dương (+), âm (-) sẽ vừa cung cấp nguồn nuôi cho thiết bị. Trường hợp này chúng ta hãy xem MST110 như một Ampe kế và đang đo dòng. Có nghĩa là chân dương (+) nguồn đấu vào chân dương (+) của MST110. Chân âm (-) của MST110 đưa về chân dương (+) PLC. Chân âm (-) PLC sẽ đấu vào chân âm (-) nguồn.

Trường hợp ngõ ra là 0-10V thì cách đấu dây tín hiệu sẽ đơn giản hơn. Như hình trên chúng ta có thể thấy được cách đấu dây cho bo chuyen doi pt100 ra 4-20ma gia re MST110 rất đơn giản. Chân cấp nguồn sẽ là chân dương (+), âm (-). Còn ngõ ra sẽ là chân số 3 làm ngõ ra dương (+), ngõ ra âm (-) sẽ dùng chung với chân âm (-) nguồn.

3. TOP 2 bộ chuyển đổi tín hiệu pt100 ra 4-20mA dùng nhiều nhất hiện nay

Cảm biến đo nhiệt độ rất đa dạng như: Pt100 loại dây, Pt100 loại que, can nhiệt loại K, cảm biến nhiệt có bọc sứ… Nhưng bộ chuyển đổi tín hiệu cho Pt100 thì hiện nay có hai loại chính là:

• Transmitter hình tròn gắn trực tiếp trên đầu của Pt100
• Transmitter dạng DIN Rail gắn tại tủ điện

Cả hai loại này đều có chức năng giống nhau là đọc tín hiệu từ Pt100 và chuyển nó về dạng 4-20mA/0-10V. Nhưng mỗi loại sẽ có cách dùng riêng và phù hợp với một loại cảm biến nhất định. Bên dưới là ví dụ minh họa về cách sử dụng của cả hai loại này. Các bạn có thể tham khảo và đưa ra quyết định sử dụng loại nào phù hợp.

Thiết bị chuyển đổi pt100 ra 4-20mA loại tròn được sử dụng rất phổ biến hiện nay. Trong các ứng dụng như: giám sát nhiệt độ đường ống chiller, đo nhiệt độ đường ống nước, nhiên liệu… Như hình trên chúng ta có thể thấy được một ứng dụng cụ thể của nó. Hầu hết các ứng dụng có sử dụng pt100 dạng đầu dò củ hành đều sử dụng đến loại này.

Tuy nhiên, trong một số ứng dụng đặc biệt không thể lắp bộ chuyển đổi ngay trên đầu cảm biến pt100 được vì nhiệt độ cao, ngoài trời…. thì bắt buộc chúng ta phải sử dụng đến loại gắn trên tủ điện.

Khi nào thì sử dụng bộ transmitter pt100 gắn tủ điện ? Thật ra có nhiều yếu tố ảnh hưởng đến việc các bạn chọn sử dụng loại transmitter nào sẽ tối ưu nhất. Dựa vào kinh nghiệm bản thân đã từng làm và tiếp xúc nhiều trường hợp thì tôi có thể kể một vài yếu tố chính như:

• Khi cảm biến Pt100 là loại que có dây dẫn dài
• Khi đo nhiệt độ trong môi trường dễ cháy nổ như: đường ống xăng dầu, khí thải, hóa chất….
• Khi cảm biến nhiệt độ nằm gần với tủ điện

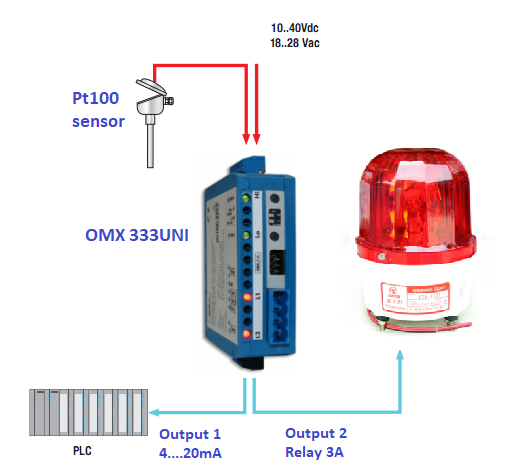

Bộ chuyển đổi pt100 ra 4-20mA gắn tủ điện có khả năng chống nhiễu tốt, thiết kế nhỏ gọn và tích hợp thêm ngõ ra relay. Các bạn có thể xem chi tiết hơn về bộ Transmitter PT100 này tại bộ chuyển đổi pt100 3 dây ra 4-20mA gắn tủ điện.

4. Màn hình hiển thị tín hiệu nhiệt độ có ngõ ra 4-20mA, Rơ le, RS-485

Khoảng 95% các loại Pt100 đang sử dụng trong nhà máy hiện nay là loại giá rẻ và không có sẵn màn hình hiển thị nhiệt độ. Do đó việc theo dõi và giám sát nhiệt độ sẽ trở nên khó khăn. Để khắc phục được nhược điểm đó, các màn hình hiển thị nhiệt độ cho Pt100 đã ra đời. Ngoài các loại màn hình hiển thị đơn thuần thì còn có những loại màn hình cao cấp hơn với khả năng điều khiển khi có ngõ ra là 4-20mA, 0-10V, Rơ le, Modbus RS-485…

Khi sử dụng màn hình hiển thị, bạn sẽ vừa giám sát được nhiệt độ bằng cách xem trên màn hình tại tủ điện. Thêm vào đó bạn cũng có thể điều khiển On/Off hoặc đưa tín hiệu 4-20mA về PLC để điều khiển. Do đó màn hình hiển thị điều khiển tín hiệu nhiệt độ này được xem là một bộ chuyển đổi Pt100 ra 4-20mA giá rẻ có thêm chức năng hiển thị. Mặc dù có nhiều chức năng nhưng giá thành của các màn hình này cũng chưa đến 3 triệu đồng. Thiết bị này rất phù hợp với nhà máy, xưởng sản xuất, kho lạnh, kho hàng….

5. Temperature Controller – Mảnh ghép hoàn hảo với cảm biến nhiệt độ

Bên cạnh các bộ chuyển đổi và màn hình hiển thị nhiệt độ thông thường. Hiện nay còn có một dòng sản phẩm khác chuyên dùng để điều khiển tín hiệu cảm biến nhiệt độ là Controller. Temperature Controller là thiết bị chuyên dụng trong quá trình kiểm soát nhiệt độ tại các nhà máy. Ngoài chức năng hiển thị thì thiết bị này còn có ngõ ra đề điều khiển PID, On/Off, Relays… Một số bộ controller có hỗ trợ nhiều kênh input và output. Đặc biệt các thiết bị này đọc được đa số các loại cảm biến nhiệt độ trên thị trường hiện nay.

Ngoài các ưu điểm trên thì một số dòng Temperature Controller cao cấp còn có thẻ nhớ để lưu dữ liệu. Chức năng này chỉ xuất hiện trên bộ Datalogger. Với chức năng này chúng ta dễ dàng truy xuất dữ liệu và theo dõi nhiệt độ của hệ thống dễ dàng, hiệu quả hơn.

Tóm lại, cảm biến pt100 rất cần thiết trong nhà máy, khu công nghiệp. Nhưng để chọn được thiết bị giá rẻ, chất lượng tốt là không hề đơn giản. Hãy liên hệ với thietbigiare để được tư vấn và báo giá một thiết bị phù hợp nhất cho bạn. Thông tin liên hệ như bên dưới:
