Bộ Hiển Thị Điều Khiển Nhiệt Độ PT100

Trong các nhà máy, các loại cảm biến được sử dụng ngày càng nhiều. Nhất là trong thời kỳ công nghiệp 4.0 như hiện nay. Tất cả hoạt động sản xuất đang dần được thay thế bởi máy móc, thiết bị thông minh. Một số loại cảm biến thông dụng như: nhiệt độ, áp suất, độ ẩm, lưu lượng, đo mức….. Trong đó cảm biến nhiệt độ PT100 là không thể thiếu. Có rất nhiều ứng dụng cần đến PT100 như: đo nhiệt bồn chứa, đo nhiệt độ tháp tản nhiệt, đo nhiệt độ đường ống hệ thống làm lạnh chiller…..

Tuy nhiên, tín hiệu ngõ ra của PT100 là dạng điện trở biến thiên theo nhiệt độ. Vì thế muốn xử lý tín hiệu này cần phải có thiết bị riêng hoặc phải sử dụng đến bộ chuyển đổi trung gian.

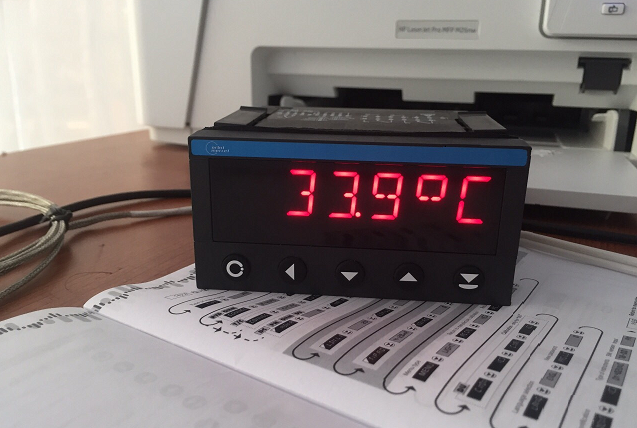

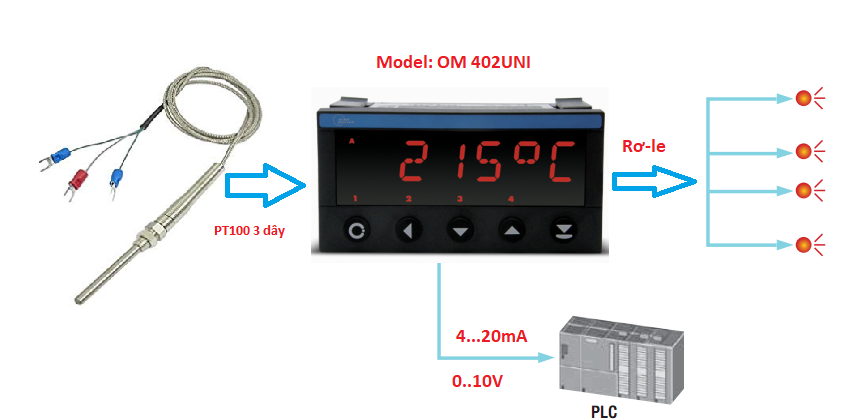

Một thiết bị hay sử dụng là bộ hiển thị điều khiển nhiệt độ PT100 như hình trên. Thiết bị này nhận trực tiếp tín hiệu từ PT100 mà không cần đến bộ chuyển đổi trung gian nào khác. Ngoài ra, nó còn có thể hiển thị được giá trị nhiệt độ thực tế nhận được từ PT100.

1. Phân loại cảm biến nhiệt PT100 và nguyên lý hoạt động của bộ hiển thị điều khiển nhiệt độ PT100

Cảm biến nhiệt độ Pt100 ngày nay rất đa dạng và ngày càng được tích hợp thêm nhiều chức năng. Đối với cảm biến nhiệt PT100 của hãng lớn như Endress Hauser thì nó được tích hợp luôn cả màn hình hiển + bộ chuyển đổi trung gian trong đó. Tín hiệu ngõ ra của nó là dạng 4-20mA/0-10V chứ không phải dạng điện trở thông thường.

Hình trên là một dạng PT100 cao cấp của hãng Endress Hauser. Trên thực tế, chúng ta rất ít sử dụng loại đắt tiền này mà thay vào đó là những loại PT100 phổ thông giá thành thấp. Có hai loại cảm biến nhiệt độ PT100 được sử dụng nhiều là loại dây và loại que đầu củ hành như hình bên dưới:

Xét về hình dạng thì PT100 được chia thành 2 loại trên. Còn xét về dây ngõ ra thì Pt100 có thể có loại 2 dây, 3 dây, 4 dây….. Nhưng đặc điểm chung của những loại cảm biến nhiệt độ phổ thông này là ngõ ra dạng điện trở biến thiên.

Đồng hồ hiển thị điều khiển nhiệt độ PT100 N32U có thể đọc trực tiếp tín hiệu từ PT100 mà không cần bất kỳ bộ chuyển đổi trung gian nào. Tín hiệu ngõ ra của nó có thể là dạng analog 4-20mA/0-10V và cũng có thể là dạng relay đóng/ngắt. Nguyên lý hoạt động của bộ hiển thị điều khiển nhiệt độ PT100 khá đơn giản. Nó nhận tín hiệu điện trở từ PT100 và chuyển đổi sang giá trị 4-20mA/0-10V. Chúng ta chỉ cần cài đặt dãy nhiệt độ input của PT100 và ngõ ra mong muốn là 4-20mA hoặc 0-10V là xong.

2. Ưu điểm của bộ hiển thị điều khiển PT100 model N32U LUMEL

Trên thị trường có nhiều hãng sản xuất các bộ hiển thị nhiệt độ Pt100. Tuy nhiên, tùy vào nguồn gốc xuất xứ mà chất lượng và giá cả của chúng khác nhau. Đối với các thiết bị được sản xuất tại châu Âu sẽ có độ chính xác rất cao và chất lượng đảm bảo. Còn đối với những khu vực khác thì độ chính xác sẽ thấp hơn và giá thấp hơn. Màn hình hiển thị điều khiển nhiệt độ PT100 N32U của LUMEL – Ba Lan được sản xuất theo tiêu chuẩn EU. Do đó, thiết bị có những ưu điểm như sau:

• Độ chính xác rất cao: 99.9%
• Thời gian đáp ứng hay độ nhạy cực nhanh
• Màn hình hiển thị độ phân giải cao, hiển thị tối đa 999999
• Có chỗ hiển thị đơn vị nhiệt độ: ºC, ºF, ºK, %…
• Có ngõ ra 24Vdc để cấp nguồn nuôi cho sensor, transducer….
• Ngõ vào đọc được nhiều loại cảm biến nhiệt độ như: Pt100, Pt1000, can nhiệt K J S B T E N…
• Ngõ ra vừa có analog vừa có relay + RS485
• Cách ly chống nhiễu lên tới 4kVac đảm bảo cách ly hoàn toàn ngõ ra với ngõ vào
• Thời gian bảo hành lên đến 36 tháng

♦ Cách đấu dây cho bộ hiển thị điều khiển nhiệt độ PT100 N32U

Do ngõ vào của bộ hiển thị điều khiển nhiệt độ rất đa dạng. Nên để đảm bảo thiết bị hoạt động chính xác ta cần đấu dây cho đúng. Như hình trên chúng ta có thể thấy được hướng dẫn cách đấu dây cho thiết bị. Chúng ta chỉ cần xác định đúng tín hiệu ngõ vào là gì và làm theo hướng dẫn là được.

Nếu sử dụng cảm biến nhiệt độ loại Pt100 3 dây thì chúng ta đấu 2 dây cùng màu vào chân số 3, 4 và chân khác màu đấu vào chân số 5 như hình trên. Còn nếu Pt100 2 dây thì đấu vào chân số 4, 5 mà thôi. Trong trường hợp cảm biến nhiệt độ là can nhiệt thì sử dụng chân số 3 và 4. Sau khi đấu dây tín hiệu, chúng ta chỉ cần cài đặt để chọn loại tín hiệu input để thiết bị hiểu và hiển thị chính xác trên màn hình. Quá trình cài đặt được thực hiện qua nút nhấn trên màn hình hoặc sử dụng phần mềm miễn phí của hãng LUMEL.

3. Màn hình hiển thị nhiệt độ từ Pt100 giá rẻ có ngõ ra rơ le mã N21 LUMEL

Trên thị trường hiện có rất nhiều loại màn hình có chức năng hiển thị tín hiệu nhiệt độ. Có những bộ chỉ có giá vài trăm nghìn đồng. Tuy nhiên các bộ giá rẻ này không có tín hiệu ngõ ra để điều khiển cũng như không thể cài đặt tùy biến dãy nhiệt độ ngõ vào. Do đó những màn hình giá rẻ nhưng hầu như không ai sử dụng.

♠♠♠♠♠♠♠♠♠♠Tổng hợp các loại màn hình hiển thị nhiệt độ giá rẻ ♠♠♠♠♠♠♠♠♠♠

Để đáp ứng được yêu cầu thì bộ hiển thị & điều khiển PT100 cần phải có những tính năng tối thiểu sau đây:

• Số lượng đèn LED hiển thị tối thiểu là 4 LED cao 14mm
• Phải có nút nhấn để cài đặt, hiệu chỉnh giá trị nhiệt độ ngõ vào
• Có chức năng điều khiển Rơ le ở ngõ ra
• Phải có tín hiệu RS-485 để giám sát
• Phải có chỗ hiển thị đơn vị nhiệt độ (ºC)
• Cho phép cài đặt được tùy ý dãy nhiệt độ ngõ vào
• Phải có cách ly chống nhiễu tốt

Tóm lại, để chọn được một bo hien thi dieu khien nhiet do pt100 cần phải nắm được yêu cầu cơ bản. Ngoài ra, chúng ta nên tham khảo một vài hãng với datasheet của từng thiết bị để có thể so sánh và chọn cho mình sản phẩm tốt nhất. Hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ:
