Các loại cảm biến nhiệt độ Pt100 trên thị trường hiện nay rất đa dạng. Có những dòng cao cấp được trang bị sẵn bộ hiển thị nhiệt độ tại chỗ và ngõ ra của nó là 4-20mA hoặc 0-10V. Tuy nhiên, giá thành của những loại này rất cao, không phù hợp với các nhà máy vừa và nhỏ. Do đó, trên thực tế đa số các nhà máy chọn cho mình giải pháp là sử dụng cảm biến Pt100 giá thấp cộng với bộ hiển thị riêng. Giải pháp này mang lại hiệu quả hơn vì khi sử dụng bộ hiển thị riêng chúng ta có thể gắn ở xa cảm biến Pt100 mà không ảnh hưởng đến độ chính xác.
Cảm biến nhiệt độ Pt100 có bộ hiển thị tại chỗ
Như hình trên, chúng ta thấy một loại Pt100 cao cấp được tích hợp sẵn bộ hiển thị tín hiệu nhiệt độ tại chỗ cảm biến. Do giá thành loại này rất đắc nên trên thực tế rất ít khi được sử dụng. Vì thế giải pháp sử dụng bộ hiển thị cảm biến nhiệt độ Pt100 được áp dụng rộng rãi hơn.

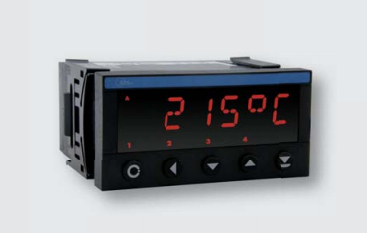

Bộ hiển thị nhiệt độ Pt100 này được thiết kế nhỏ gọn thích hợp gắn trên tủ điện. Điều này giúp các kỹ sư có thể dễ dàng giám sát nhiệt độ và vận hành hệ thống. Màn hình hiển thị được nhiều ký tự hơn và có nhiều chức năng hơn so với loại hiển thị tại chỗ trên Pt100.
Mục Lục Bài Viết
- 1. Có bao nhiêu bộ hiển thị nhiệt độ Pt100 trên thị trường hiện nay ?
- ♥ Bộ hiển thị cảm biến nhiệt độ Pt100 không có chức năng điều khiển
- ♥ Bộ hiển thị cảm biến nhiệt độ Pt100 can K có chức năng điều khiển
- ♥ Bộ hiển thị cảm biến nhiệt độ Pt100 đa kênh
- 2. Bộ hiển thị cảm biến nhiệt độ Pt100 của Lumel – Ba Lan
- 3. Thông số kỹ thuật của bộ hiển thị nhiệt độ Pt100 can K
- 4. Hướng dẫn cách chọn bộ hiển thị cảm biến nhiệt độ Pt100 can K tốt giá rẻ
1. Có bao nhiêu bộ hiển thị nhiệt độ Pt100 trên thị trường hiện nay ?
Đây có lẽ là câu hỏi mà rất nhiều bạn đã từng hỏi và tìm kiếm trên Google. Câu trả lời là có rất rất nhiều. Vậy đâu là thiết bị phù hợp nhất cho cảm biến nhiệt độ của bạn ?
Để biết đâu là thiết bị phù hợp nhất thì bạn cần phải xác định nhu cầu hiện tại của mình là như thế nào. Ví dụ bạn chỉ cần hiển thị để xem nhiệt độ thôi thì sẽ chọn bộ hiển thị đơn giản giá rẻ và chỉ có duy nhất chức năng hiển thị. Còn nếu bạn vừa muốn hiển thị và vừa muốn điều khiển thì phải chọn màn hình có cả hai chức năng trên. Do đó sẽ không thể biết được có bao nhiêu bộ hiển thị trên thị trường mà chỉ cần chọn đúng loại phù hợp với nhu cầu sử dụng mà thôi.
Với nhiều năm kinh nghiệm trong lĩnh vực bán thiết bị hiển thị nhiệt độ. Tôi đã so sánh các nhu cầu của khách hàng với thông số kỹ thuật của bộ hiển thị. Từ đó tôi tổng kết được TOP 3 loại màn hình hiển thị nhiệt độ được rất nhiều khách hàng lựa chọn là:
♥ Bộ hiển thị cảm biến nhiệt độ Pt100 không có chức năng điều khiển
Một trong số các thiết bị hiển thị nhiệt độ được quan tâm nhiều là loại không có chức năng điều khiển. Ưu điểm của loại này là giá rẻ và phù hợp để hiển thị nhiệt độ đối với hệ thống gồm nhiều Pt100. Vì sử dụng số lượng lớn nên chi phí thấp là điểm cộng. Tuy nhiên không có chức năng điều khiển đồng nghĩa với việc bạn không thể tự cài đặt bằng nút nhấn được. Đa số bộ hiển thị nhiệt độ Pt100 loại này sẽ được fix sẵn dãy nhiệt độ Input. Bạn không thể chủ động thay đổi được. Nên khi sử dụng loại này, bạn sẽ không thể tái sử dụng cho vị trí khác. Thông số kỹ thuật cơ bản của màn hình như:
- Kích thước của màn hình: 48x24x72mm
- Số LED hiển thị: 4 LED 7 đoạn màu đỏ cao 9.1mm
- Nguồn cấp: 220Vac
- Tín hiệu Input: 1 kênh Pt100, Can K…
- Được cài đặt sẵn dãy nhiệt độ để hiển thị
♥ Bộ hiển thị cảm biến nhiệt độ Pt100 can K có chức năng điều khiển
Bộ hiển thị cảm biến nhiệt độ Pt100, can K mà được sử dụng phổ biến hiện nay là loại có chức năng điều khiển. Vì đôi khi chỉ để xem nhiệt độ thôi thì chưa đủ, mà đòi hỏi thiết bị hiển thị phải có thể điều khiển On Off qua Rơ le NO, NC hoặc có ngõ ra 4-20mA để đưa về biến tần, PLC. Mặc dù giá thành của loại này cao hơn loại không có chức năng điều khiển nhưng vẫn có rất nhiều khách hàng sử dụng. Với loại có chức năng điều khiển này, bạn hoàn toàn có thể tự cài đặt range input, output, set point bằng nút nhấn trên thiết bị. Do đó bạn có thể linh động hoặc tái sử dụng cho những vị trí khác. Các thông số kỹ thuật cơ bản của bộ hiển thị như:
- Kích thước: 96x48x120mm
- Nguồn cấp: 220Vac, 24Vdc
- Input: Pt100, can K…
- Output: 4-20mA, 0-10V
- Có 4 ngõ ra Rơ le NO NC
- Có giao tiếp qua Modbus RS-485
- Màn hình hiển thị 6 LED to rõ
- Có chức năng hiển thị đơn vị độ C, độ F
- Cài đặt dễ dàng qua nút nhấn hoặc qua phần mềm
♥ Bộ hiển thị cảm biến nhiệt độ Pt100 đa kênh
Ngoài hai loại màn hình hiển thị nhiệt độ cơ bản ở trên thì hiện nay còn có một loại màn hình hiển thị đa kênh. Có nghĩa là màn hình này sẽ có khả năng hiển thị đồng thời nhiều tín hiệu nhiệt độ từ nhiề Pt100 đưa về. Cụ thể là 8 kênh Pt100. Bộ hiển thị này phù hợp với các ứng dụng có sử dụng nhiều cảm biến nhiệt độ và cần giám sát tất cả các cảm biến trên một màn hình duy nhất. Ưu điểm của thiết bị này là giám sát được nhiều Pt100 đồng thời nhưng bù lại chi phí của nó cũng sẽ đắt hơn rất nhiều so với các màn hình khác. Màn hình hiển thị nhiệt độ đa kênh này cũng có đầy đủ các tính năng điều khiển như:
- Ngõ ra Rơ le NO NC
- Ngõ ra Analog 4-20mA, 0-10V
- Giao tiếp qua giao thức Modbus RTU
- Ngõ vào: 8 kênh Pt100, can nhiệt
- Màn hình hiển thị 6 LED to rõ, dễ quan sát
- Cài đặt dễ dàng qua nút nhấn trên màn hình
- Nguồn cấp: 220Vac
- Kích thước màn hình: 96x48x120mm
- Cách ly chống nhiễu tốt
- Độ chính xác cao
2. Bộ hiển thị cảm biến nhiệt độ Pt100 của Lumel – Ba Lan
Trên thị trường có nhiều thiết bị hiển thị nhiệt độ với mẫu mã đa dạng. Tuy nhiên phần lớn là hàng của Trung Quốc với giá rẻ và chất lượng kém. Do đó, khi chọn mua thiết bị hiển thị chúng ta nên chọn của các hãng châu Âu như: Ba Lan; Đức, Pháp…. Bộ hiển thị cảm biến nhiệt độ của Lumel được thiết kế theo công nghệ EU nên độ chính xác rất cao, thời gian đáp ứng nhanh và độ bền cao.
Nguyên lý hoạt động của bộ hiển thị này vô cùng đơn giản. Tín hiệu ngõ vào từ Pt100 sẽ được thiết bị nhận dạng, xử lý và hiển thị lên màn hình OLED. Ngoài ra, bên trong thiết bị có sẵn chức năng như một bộ transmitter để chuyển đổi tín hiệu từ Pt100 về dạng analog 4-20mA hoặc 0-10V. Với bo hien thi cam bien nhiet do Pt100 của Lumel còn có thêm các ngõ ra relay để điều khiển đóng ngắt theo yêu cầu.
Bộ hiển thị cảm biến nhiệt độ Pt100 là một thiết bị đa năng. Do đó, ngoài tín hiệu ngõ vào là Pt100 thì nó còn đọc được: can nhiệt J, K…, Ni1000; biến trở, tín hiệu analog 4-20mA/0-10V… Một chức năng nổi trội nữa của màn hình hiển thị này so với các hãng khác là nó được trang bị bộ cách ly nội 4000Vac. Điều này đảm bảo tín hiệu ngõ ra sẽ được cách ly hoàn toàn với tín hiệu ngõ vào và nguồn. Vì thế tín hiệu ngõ ra sẽ đảm bảo độ chính xác cao nhất.
3. Thông số kỹ thuật của bộ hiển thị nhiệt độ Pt100 can K
Khi chọn mua bất kỳ thiết bị nào, điều đầu tiên cần quan tâm chính là thông số kỹ thuật của nó. Chúng ta cần xem thông số kỹ thuật của nó có đáp ứng được yêu cầu đặt ra hay không. Ngoài ra, cần phải so sánh các model của nhiều hãng để chọn được thiết bị chất lượng tốt nhất.
Một vài thông số kỹ thuật của bộ hiển thị nhiệt độ Pt100 model N21-Lumel như:
- Nguồn cung cấp: 220Vac, 24Vdc/ac
- Ngõ vào: PT100, Ni100, TC K, J, B, T, N, S….
- Ngõ ra: Relay, Analog, Modbus RTU
- Sai số: 0.1%
- Thời gian đáp ứng: <1ms
- Isolator: 4000 Vac
- Nhiệt độ làm việc: -20..+85 độ C
- Màn hình OLED hiển thị sắc nét
- Kích thước: 96x48x120mm thích hợp gắn tủ điện
- Cài đặt qua phần mềm miễn phí trên máy tính
- Thời gian bảo hành: 3 năm
- Xuất xứ: Lumel – Ba Lan/EU
Với thư viện ký tự đa dạng, chúng ta có thể cài đặt cho thiết bị vừa hiển thị giá trị nhiệt độ. Và vừa hiển thị được đơn vị là ºC hay ºF. Ngoài ra, chúng ta cũng có thể cài đặt hiển thị theo nhiều kiểu khác nhau tùy vào mục đích sử dụng của từng nơi.
4. Hướng dẫn cách chọn bộ hiển thị cảm biến nhiệt độ Pt100 can K tốt giá rẻ
Trên thị trường hiện có rất nhiều loại màn hình hiển thị nhiệt độ PT100. Do đó để chọn được một loại hoạt động ổn định nhưng giá rẻ; bảo hành lâu dài… là không đơn giản. Trong phần này tôi sẽ hướng dẫn cho các bạn một số điểm lưu ý để chọn được màn hình phù hợp nhất:
- Cảm biến nhiệt độ bạn đang sử dụng là loại nào ? Pt100, Ni100, can nhiệt….
- Nếu cảm biến nhiệt độ Pt100 thì nó có mấy dây ? (2, 3, 4, 6 dây)
- Có cần lấy tín hiệu điều khiển không hay chỉ sử dụng để hiển thị nhiệt độ ?
- Nếu cần điều khiển thì là điều khiển On/Off hay điều khiển tuyến tính ?
- Phải chọn các màn hình có nút nhấn cho phép cài đặt, hiệu chỉnh bất kỳ dãy nhiệt độ theo yêu cầu
- Nguồn tại tủ điện đang có là 220Vac hay 24Vdc để chọn màn hình cho phù hợp
- Nên chọn màn hình có thời gian bảo hành tối thiểu 12 tháng
Sau khi xác định được đầy đủ các yêu cầu trên thì việc chọn màn hình để hiển thị nhiệt độ sẽ trở nên đơn giản hơn rất nhiều.
Tóm lại, với những ưu điểm vượt trội như trên. Bộ hiển thị nhiệt độ Pt100 của Lumel được sử dụng rất phổ biến trong các nhà máy hiện nay. Để biết thêm thông tin chi tiết cũng như tài liệu kỹ thuật và báo giá, xin liên hệ:
