Bộ Hiển Thị Thể Tích Chất Lỏng

Thiết bị hiển thị thể tích mức dầu diesel, hóa chất, nước thải. Bộ hiển thị thể tích chất lỏng. Bộ hiển thị và điều khiển tín hiệu nhiệt độ. Thiết bị đo thể tích và hiển thị thể tích nước. Màn hình hiển thị mức nước trong bể chứa. Thiết bị hiển thị và điều khiển mức chất lỏng trong tank chứa, bể ngầm. Bộ hiển thị và điều khiển nhiệt độ, áp suất, thể tích giá rẻ.

Trong các nhà máy, việc giám sát các loại tín hiệu như nhiệt độ; áp suất, độ ẩm hay thể tích chất lỏng, mức nước… là rất cần thiết. Đối với việc đo thể tích chất lỏng như dầu DO hay hóa chất trong tank phức tạp hơn. Và đòi hỏi thiết bị sử dụng phải có độ chính xác cao. Thông thường chúng ta chỉ quan tâm đến mức chất lỏng trong tank hiện tại đầy hay cạn mà không quan tâm đến thể tích bao nhiêu. Tuy nhiên, đối với bồn dầu hay bồn đo hóa chất thì chúng ta phải giám sát được thể tích liên tục của nó.

Để đo được thể tích chính xác chúng ta cần đến một loại sensor và một bộ hiển thị độ chính xác cao. Sensor thường là dạng đo tuyến tính có ngõ ra analog 4-20mA hoặc 0-10V. Tín hiệu ngõ ra này sẽ được đấu trực tiếp vào đồng hồ để hiển thị tại tủ điện. Bộ hiển thị thể tích chất lỏng sẽ hiển thị liên tục thể tích chất lỏng là còn bao nhiêu lít và lấy tín hiệu điều khiển đóng ngắt khi chất lỏng đó đầy/cạn.

1. Giới thiệu bộ hiển thị thể tích chất lỏng N21 của hãng Lumel

Bộ hiển thị thể tích chất lỏng N21 của Lumel – Ba Lan được thiết kế hiển thị dạng số kèm theo đó là cột thể hiện phần trăm từ 0-100%. Do đó ngoài việc biết được thể tích của chất lỏng trong bể chứa thì chúng ta còn biết được mức chất lỏng đang đầy hay cạn. Các loại chất lỏng thích hợp để giám sát bằng thiết bị này như: nước sạch của bể ngầm, tank chứa hóa chất, bể dầu DO, tank chứa xăng, dầu…

Ngoài chức năng hiển thị, thiết bị này còn có thể dùng để điều khiển. Bộ hiển thị N21 có ngõ ra Rơ-le dạng thường hở NO. Chúng ta có thể sử dụng ngõ ra relay này để thực hiện các chức năng như:

• Đóng/ngắt đèn còi báo động khi chất lỏng trong tank quá đầy hoặc quá cạn
• Điều khiển ON/OFF máy bơm khi tank đầy, cạn
• Đóng/ngắt van ON/OFF khi tank sắp đầy hoặc sắp cạn

Một điểm đặc biệt của màn hình N21 này là có ngõ ra 24Vdc. Như chúng ta biết thì đa số các loại cảm biến đo mức trên thị trường hiện nay đều sử dụng nguồn 24Vdc. Do đó thông thường khi sử dụng cảm biến, ngoài đấu dây tín hiệu thì phải cấp nguồn cho nó. Tuy nhiên khi sử dụng với màn hình N21 này. Chúng ta sẽ tận dụng ngõ ra 24Vdc của N21 để cấp nguồn cho sensor.

Màn hình hiển thị của bộ hiển thị thể tích chất lỏng với 5 LED và hiển thị được tối đa 99999 lít. Model N21 sử dụng màn hình OLED hiển thị sắc nét hơn rất nhiều so với dạng LED 7 đoạn truyền thống. Ngoài ra nó còn hiển thị được nhiều đơn vị như: L (lít), mm, m, m3…

2. Thông số kỹ thuật của màn hình hiển thị thể tích mã N21 – Bảo hành 3 năm

Khi chọn mua bất kỳ thiết bị nào, việc trước tiên chúng ta cần kiểm tra thông số kỹ thuật của nó. Qua đó xem thiết bị đó có đáp ứng được yêu cầu hay không. Đối với đồng hồ hiển thị số lít mã N21 được sản xuất tại Ba Lan. Do đó thiết bị này có độ chính xác cao; độ bền cao và đáp ứng được những yêu cầu khắc khe nhất trong công nghiệp.

Một ưu điểm nữa của thiết bị này là đọc được nhiều loại tín hiêu khác nhau. Ngoài tín hiệu từ sensor đo mức thì nó còn đọc được tín hiệu của sensor nhiệt độ; can nhiệt RTD, tín hiệu liên tục 4-20mA 0-10V. Do đó ngoài việc đo thể tích chất lỏng thì nó còn có thể giám sát rất tốt tín hiệu nhiệt độ, áp suất, độ ẩm. Một vài thông số kỹ thuật của thiết bị hiển thị thể tích N21 – Lumel như:

• Nguồn cung cấp: 220Vac, 24 Vdc
• Tín hiệu đầu vào: -20…+20mA, -10…+10Vdc, Pt100, Shunt -75…+75mV, can nhiệt K J
• Đầu ra relay dạng thường hở NO (0.5A/250Vac)
• Sai số hiển thị: ± 0.1%
• Có ngõ ra 24Vdc ± 5% để cấp nguồn cho sensor
• Màn hình hiển thị dạng OLED sắc nét, dễ quan sát
• Thời gian đáp ứng: <100ms
• Hiển thị đầy đủ đơn vị thể tích, chiều cao như: mm, m, L, m3, ml….
• Hiển thị tối đa 5 số 99999 lít
• Cài đặt dãy đo và số hiển thị qua phần mềm miễn phí
• Nhiệt độ làm việc: -10°C…+55°C
• Kích thước: dạng đứng (48x96mm), nằm ngang (96x48mm)
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

3. Ứng dụng của đồng hồ hiển thị thể tích trong công nghiệp

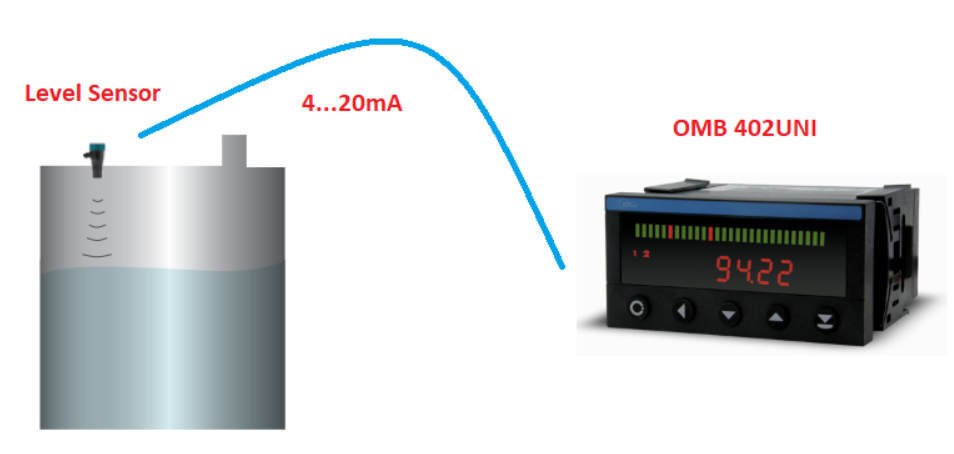

Trong các nhà máy, bộ hiển thị thể tích này được sử dụng nhiều đối với ứng dụng giám sát thể tích bồn xăng, dầu DO, dầu diesel, tank hóa chất hoặc bể nước ngầm. Như hình trên, chúng ta có thể thấy được một ví dụ đơn giản về ứng dụng của bo hien thi the tich chat long N21.

Bộ hiển thị thể tích chất lỏng sẽ được sử dụng với cảm biến đo thể tích bồn dầu. Cảm biến có thể là cảm biến siêu âm, radar, điện dung…. chỉ cần cảm biến có ngõ ra 4-20mA hoặc 0-10V là sử dụng được. Từ bộ hiển thị này chúng ta có thể lấy tín hiệu analog hoặc relay để điều khiển.

Bên cạnh chức năng hiển thị thể tích thì N21 còn sử dụng để hiển thị lưu lượng, áp suất, nhiệt độ, độ ẩm… Bất kỳ thiết bị hoặc cảm biến nào có ngõ ra analog thì N21 đều đọc được. Tuy nhiên điểm hạn chế của N21 là quá ít ngõ ra điều khiển. Do đó nếu các bạn cần đồng hồ vừa hiển thị và vừa có ngõ ra analog hoặc truyền thông RS-485 thì phải sử dụng mã khác.

4. Đồng hồ hiển thị và điều khiển đa năng N32U

Trong khi màn hình N21 Lumel chỉ phục vụ chức năng hiển thị. Thì N32U vừa hiển thị và vừa có đầy đủ các tín hiệu điều khiển. Màn hình hiển thị đa năng N32U là dòng sản phẩm cao cấp nhất của Lumel nên được trang bị nhưng công nghệ mới nhất. Ngõ vào N32U đọc được hầu như tất cả các tín hiệu phổ biến hiện nay. Ngõ ra của nó bao gồm:

• 1 kênh Analog để điều khiển tuyến tính (4-20mA, 0-10V, 0-20mA…)
• 4 kênh relay NO/NC lên đến 5A/250Vac
• Truyền thông Modbus RTU (RS485)

Như vậy chúng ta sẽ có 2 option để chọn như sau:

• Nếu chỉ cần hiển thị là chủ yếu => nên chọn N21 để tối ưu chi phí
• Nếu muốn đầy đủ ngõ ra để điều khiển => N32U là lựa chọn hợp lý

Trường hợp các bạn còn băn khoăn chưa biết chọn loại này thì liên hệ với chúng tôi theo thông tin bên dưới. Chúng tôi sẽ tư vấn và báo giá thiết bị phù hợp cho bạn.
