Hướng Dẫn Sử Dụng Đồng Hồ ND25 LUMEL

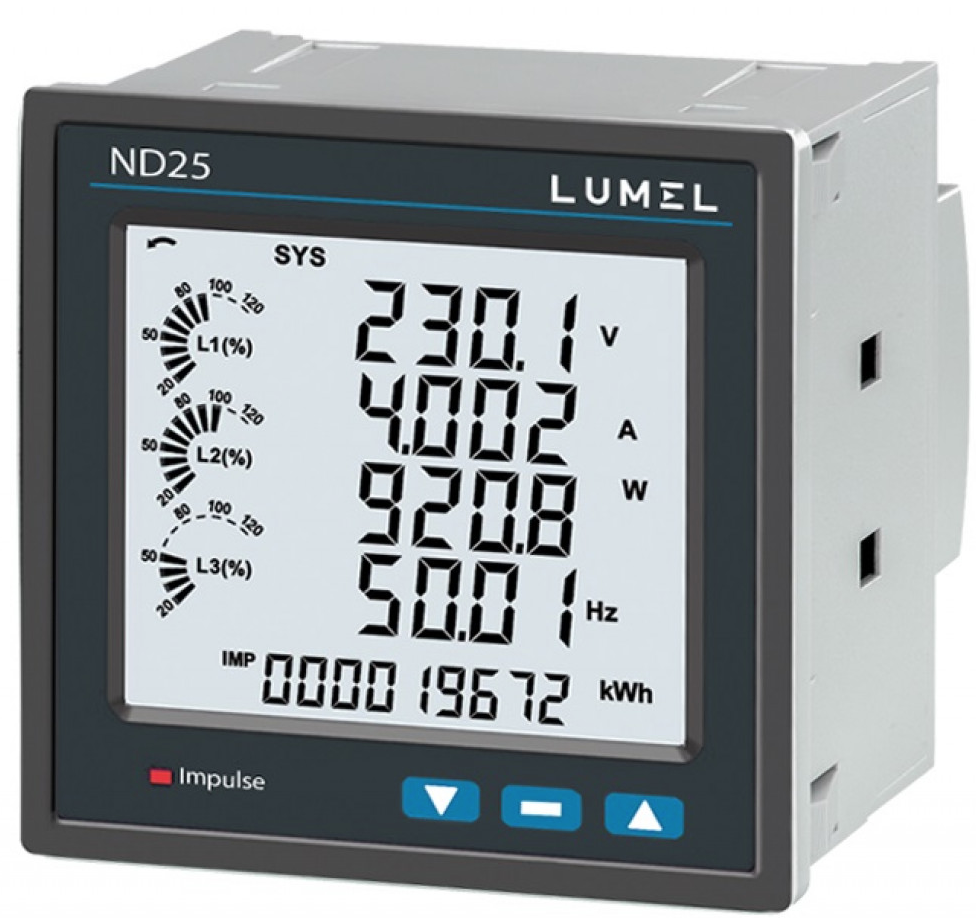

Đồng hồ ND25 là một trong số đồng hồ đo điện năng tiêu thụ bán chạy nhất của hãng LUMEL – Ba Lan. Nhiều người vẫn hay gọi nó là đồng hồ đo điện năng 3 pha hay power meter. Một số điểm nổi bật của nó là:

• Đo được 85 thông số trong hệ thống điện 1 pha, 3 pha
• Sai số thấp: 0.2%
• Hiển thị kWh trực diện ngay trên màn hình theo dõi
• Chịu được nhiệt độ làm việc cao: max 70°C
• Có đầy đủ các chuẩn giao tiếp: Modbus RTU, Modbus TCP/IP, BACnet IP
• Có phần mềm để xem từ xa trên máy tính
• Hoạt động với điện 1 pha 2 dây, 3 pha 3 dây, 3 pha 4 dây

Trong bài viết này, tôi sẽ hướng dẫn các bạn chi tiết cách sử dụng đồng hồ ND25 này. Và phiên bản mà tôi sẽ chọn để giới thiệu có P/N: ND25 430102UH200M0

1. Hướng dẫn đấu dây tín hiệu cho đồng hồ  có part number ND25 430102UH200M0

a) Sử dụng cho điện 1 pha 2 dây

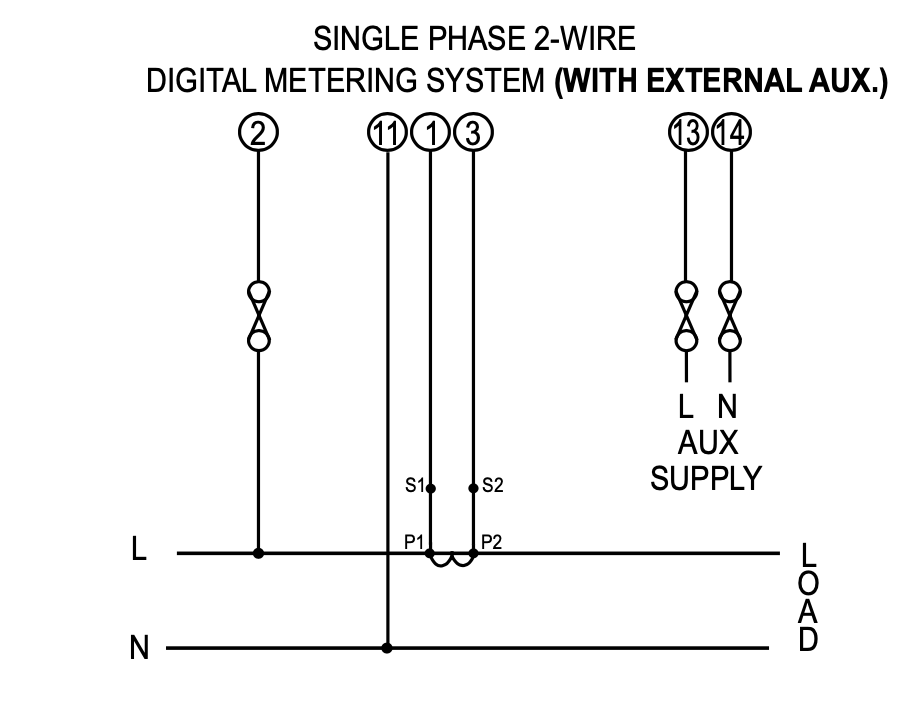

Khi bạn sử dụng điện 1 pha thì sẽ có 2 dây (L, N). Đồng hồ ND25 sẽ đo điện áp trực tiếp từ điện lưới. Còn dòng điện thì nó sẽ đo gián tiếp qua biến dòng (CT, TI). Sơ đồ đấu dây như hình trên, tôi sẽ diễn giải chi tiết như sau:

• Chân 13, 14 của đồng hồ là 2 chân cấp nguồn 220Vac
• Chân số 2 của đồng hồ nối vào dây L
• Chân số 11 của đồng hồ nối vào dây N
• Chân số 1, 3 của đồng hồ nối vào dây ngõ ra thứ cấp của biến dòng (S1 nối vào chân 1, S2 nối vào chân 3)

b) Sử dụng cho điện 3 pha KHÔNG có dây trung tính (3 pha 3 dây)

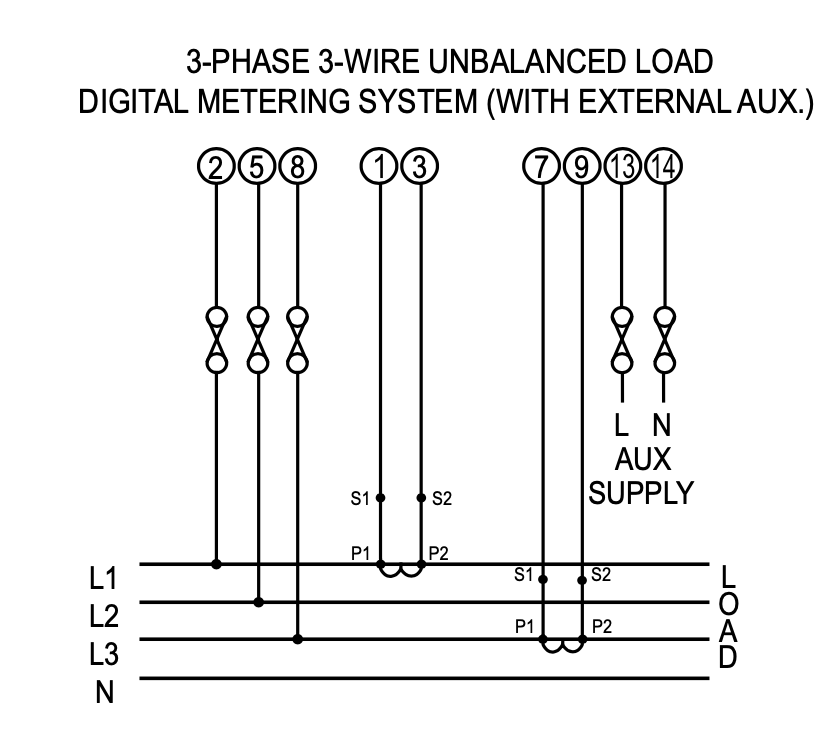

Nếu bạn sử dụng đồng hồ ND25 này để đo điện năng, công suất của động cơ 3 pha (L1, L2, L3) nhưng không sử dụng dây trung tính (N) thì chỉ cần sử dụng 2 biến dòng như hình trên. Trong đó biến dòng số 1 sẽ sử dụng cho pha L1, biến dòng số 2 sử dụng cho pha L3. Cụ thể cách đấu dây như sau:

• Chân 13, 14 là nguồn cấp 220Vac của đồng hồ
• Chân số 2, 5, 8 lần lượt đấu vào dây pha L1, L2, L3 theo thứ tự (2-L1, 5-L2, 8-L3)
• Chân 1, 3 của đồng hồ lần lượt đấu vào dây của biến dòng số 1 (S1 nối vào 1, S2 nối vào 3)
• Chân số 7, 9 của đồng hồ đấu vào biến dòng 2 (S1 nối vào 7, S2 nối vào 9)

c) Sử dụng cho điện 3 pha CÓ dây trung tính (3 pha 4 dây)

Trường hợp các bạn sử dụng đồng hồ này cho điện 3 pha 4 dây thì cần đến 3 cái biến dòng. Mỗi pha sẽ có một biến dòng riêng biệt. Ví dụ dòng tải thiết kế 900A thì bạn sẽ dùng 3 cái biến dòng 1000/5A hoặc 1000/1A. Cách đấu dây chi tiết như sau:

• Chân số 13, 14 đấu vào nguồn 220Vac để cấp nguồn cho đồng hồ
• Chân số 2, 5, 8, 11 sẽ đấu vào điện lưới để đo trực tiếp điện áp. Thứ tự sẽ là chân số 2 nối vào dây L1, chân số 5 nối vào dây L2, chân số 8 nối vào dây L3, chân số 11 nối vào dây trung tính N
• Chân số 1, 3 sẽ nối vào dây thứ cấp của biến dòng pha L1 (S1 vào chân số 1, S2 vào chân số 3)
• Chân số 4, 6 sẽ nối vào dây thứ cấp của biến dòng pha L2 (S1 vào chân số 4, S2 vào chân số 6)
• Chân số 7, 9 sẽ nối vào dây thứ cấp của biến dòng pha L3 (S1 vào chân số 7, S2 vào chân số 9)

2. Hướng dẫn khai báo thông số ban đầu cho đồng hồ ND25

Sau khi đấu dây thành công, bước tiếp theo các bạn cần làm là khai báo các thông số cho đồng hồ ND25 này. Nếu khai báo không đúng thì nó sẽ không hiểu và hiển thị sai. Vì vậy bước khai báo này rất quan trọng.

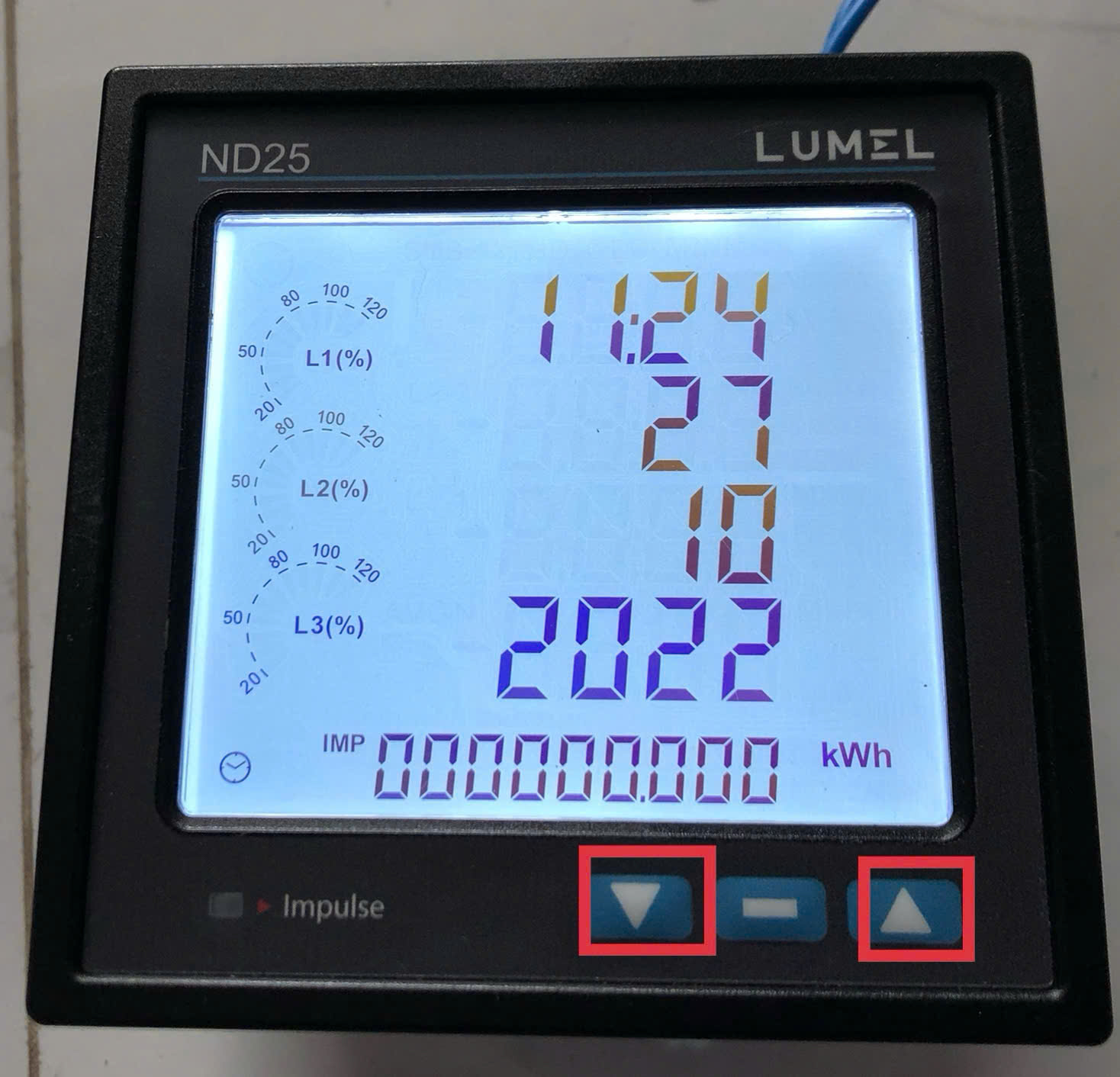

Để khai báo thông số, các bạn sẽ thao tác trên các nút nhấn có sẵn ở mặt trước của đồng hồ. Để đăng nhập vào màn hình cài đặt, bạn cần thao tác như sau:

• Bước 1: Nhấn đồng thời nút mũi tên “lên”, “xuống” và giữ trong vòng 5s

• Bước 2: Nhấn nút enter “-” để bỏ qua không sử dụng password

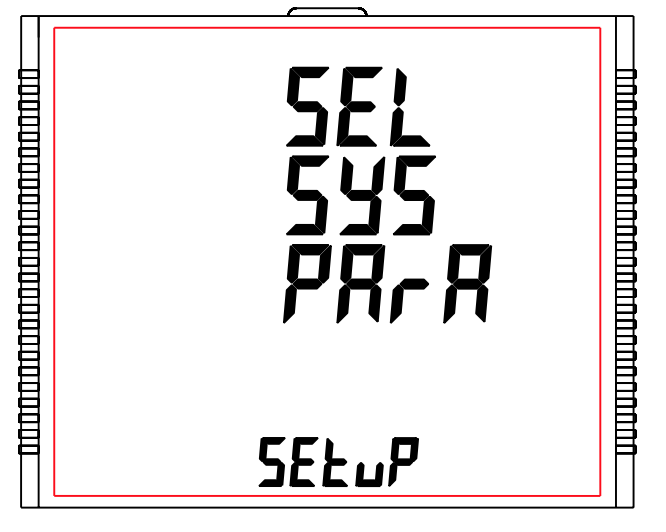

Khi đó đồng hồ sẽ hiển thị như hình trên. Tiếp tục ấn enter “-” để tiến hành cài đặt thông số.

a) Khai báo mô hình sử dụng

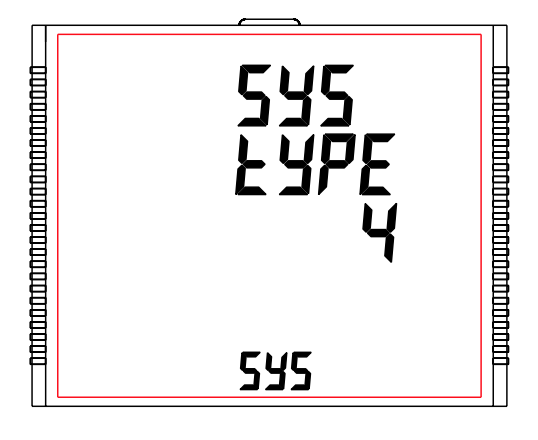

Khi màn hình hiển thị SYS TYPE 4 như hình trên là đang ở màn hình khai báo thông số điện sử dụng. Ví dụ bạn dùng trong điện 3 pha 4 dây thì giữ nguyên thông số như trên. Còn nếu không phải thì nhấn enter “-” và nút “lên”, “xuống” để thay đổi cho phù hợp.

• Số 4 có nghĩa là 3 pha 4 dây
• Số 3 có nghĩa là 3 pha 3 dây
• Số 1 có nghĩa là 1 pha 2 dây

Sau khi khai báo xong thông số trên. Bạn tiếp tục nhấn nút “lên”, “xuống” để đến màn hình khai báo thông số tiếp theo.

b) Khai báo điện áp sử dụng

Đồng hồ ND25 có thể đo điện áp trực tiếp từ điện lưới hoặc thông qua máy biến áp (VT). Đối với các tủ điện lưới trung thế hoặc cao thế thì sẽ sử dụng VT. Vì vậy nếu lắp đồng hồ ND25 tại tủ này chúng ta cần phải khai báo tỷ số VT. Còn nếu sử dụng đối với lưới hạ thế sẽ không cần VT mà sẽ đo trực tiếp điện áp 380V/400V từ điện lưới.

Đây là màn hình cài đặt tỷ số sơ cấp của VT. Điện áp sử dụng là điện áp dây (VL-L). Nếu tủ điện của bạn không sử dụng VT thì bỏ qua vì thông số mặc định là 415VLL. Để edit bạn nhấn nút enter “-“. Nếu không cài đặt thì nhấn nút lên, hoăc nút xuống để qua màn hình cài đặt thông số khác.

Tương tự như trên thì sau khi nhấn nút lên, xuống thì sẽ đến màn hình cài đặt thông số điện áp thứ cấp của VT. Nếu không dùng VT thì bạn sẽ bỏ qua bước này vì mặc định nó cũng là 415VL-L.

Bạn tiếp tục nhấn nút lên, xuống để đến màn hình cài đặt thông số cho biến dòng (CT).

c) Khai báo tỷ số biến dòng

Biến dòng là bắt buộc phải sử dụng trong hệ thống điện 3 pha và khi sử dụng với đồng hồ ND25 Lumel. Tuỳ vào dòng điện tối đa của hệ thống mà bạn quyết định chọn loại biến dòng có thông số phù hợp. Bạn cần khai báo dòng sơ cấp, thứ cấp của biến dòng với ND25 để nó hiểu và hiển thị chính xác.

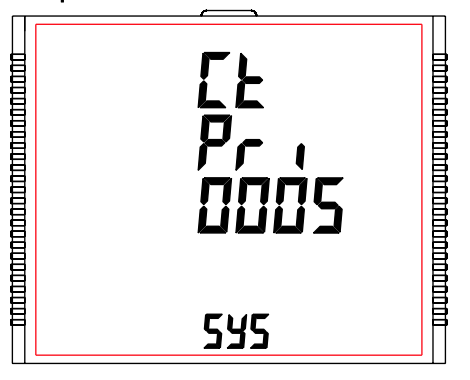

Đây là màn hình để chỉnh dòng điện sơ cấp của biến dòng. Để thay đổi bạn cần nhấn enter “-“. Sau đó sử dụng nút lên, xuống để tăng số cho phù hợp. Ví dụ bạn sử dụng biến dòng là 800/5A thì chỗ này bạn chỉnh là 800. Sau đó nhấn enter để lưu và nhấn nút lên, xuống để qua màn hình chỉnh thông số dòng thứ cấp của biến dòng.

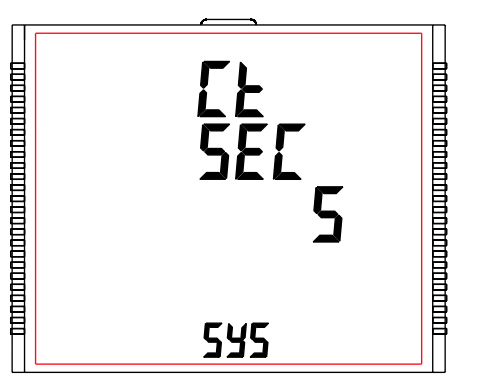

Tiếp theo là chỉnh dòng thứ cấp của biến dòng. Ví dụ bạn sử dụng CT 800/5A thì chỗ màn hình này bạn để mặc định là 5. Còn nếu bạn sử dụng CT 800/1A thì chỗ này bạn đổi thành 1.

d) Khai báo tần số

Cuối cùng là khai báo tần số cho đồng hồ. Đa số hệ thống điện hiện nay đều sử dụng tần số 50Hz-60Hz. Do đó bạn có thể bỏ qua bước này vì mặc định nó đang để là 50Hz.

Sau khi cài đặt đầy đủ các thông số trên, lúc này đồng hồ ND25 LUMEL đã hoạt động được. Bạn nhấn đồng thời nút lên, xuống để thoát ra màn hình hiển thị. Lúc này các bạn có thể xem được các thông số của nó.

3. Cách kết nối đồng hồ ND25 LUMEL với máy tính để xem từ xa

Để kết nối đồng hồ ND25 với máy tính, bạn cần phải kết nối vật lý từ đồng hồ ND25 với máy tính. Trên máy tính cũng cần cài đặt phần mềm để hiển thị thông số của đồng hồ này.

Part number: ND25 430102UH200M0 sẽ có cổng giao tiếp RS-485. Vì vậy để kết nối vào máy tính thì bạn cần 1 bộ converter RS-485 sang USB. Tuy nhiên khi cắm qua USB thì bắt buộc phải ở gần máy tính nên không thể xem từ xa được.

Cách để khắc phục là bạn sử dụng converter RS-485 sang Ethernet. Sau đó cắm vào hệ thống mạng LAN của bạn. Bạn sẽ đặt địa chỉ IP converter và máy tính sao cho chúng cùng lớp mạng với nhau. Lúc này bạn có thể ngồi trên máy tính mà vẫn giám sát được thông số trên đồng hồ ND25.

Link tải phần mềm miễn phí: TẠI ĐÂY

Ngoài ra, ND25 còn có nhiều tính năng hiển thị khác mà bạn có thể tìm hiểu kỹ hơn trong tài liệu của hãng. Trong trường hợp cần hỗ trợ chi tiết hơn các bạn có thể liên hệ hotline:

Hỗ trợ kỹ thuật: 0868 313 986

Email: admin@tinviet-tech.com
