Dầu DO hay còn gọi là dầu Diesel Oil là nhiên liệu được sử dụng khá phổ biến hiện nay. Trong các nhà máy, dầu DO được dùng làm nhiên liệu cho máy phát điện; xe nâng; máy móc phục vụ sản xuất….

Mỗi nhà máy đều trang bị cho mình ít nhất là một máy phát điện để dự phòng trường hợp mất điện lưới. Bên cạnh máy phát luôn có một tank chứa dầu Diesel với thể tích 10m3 hay thậm chí là 20m3. Ngoài ra còn có các bể ngầm chứa dầu để bơm dầu vào cũng như bơm lên tank chứa. Vậy làm cách nào để giám sát được lượng dầu đã sử dụng bao nhiêu lít ? Lượng dầu tổn hao sau mỗi lần sử dụng là bao nhiêu lít ?

Để thực hiện được việc này bắt buộc phải sử dụng đến cảm biến đo thể tích bồn dầu. Cảm biến sẽ đo được chính xác bao nhiêu lít dầu có trong bể chứa cũng như lượng dầu đã sử dụng.

1. Phương pháp đo thể tích bồn dầu chuẩn nhất hiện nay

Hiện tại có hai phương pháp để xác định thể tích dầu trong bồn.

• Phương pháp 1: sử dụng cảm biến đo thể tích trực tiếp
• Phương pháp 2: sử dụng cảm biến đo mức để đo gián tiếp và đối chiếu vào ba rem để tính thể tích

Tuy nhiên về lý thuyết thì cảm biến tính thể tích trực tiếp cũng sẽ dựa vào công thức toán học. Có nghĩa là nếu bồn dầu có hình dạng chuẩn: hình hộp, hình trụ tròn đứng, hình trụ tròn ngang… thì cảm biến tính toán được. Ngược lại nếu bồn dầu là hình trụ bo tròn hai đầu hay còn gọi là téc dầu thì cảm biến không tính chính xác được.

Do đó phương pháp tối ưu nhất vẫn là sử dụng cảm biến để đo gián tiếp.

Đo gián tiếp là kết hợp giữa giá trị mà cảm biến đo được với bảng ba rem của bồn để xác định thể tích. Cảm biến sẽ có nhiệm vụ đo chiều cao mức dầu hiện tại. Bảng ba rem thì luôn luôn đi kèm theo tank. Khi đối chiếu chiều cao của mức dầu vào bảng ba rem thì chúng ta xác định chính xác số lít dầu hiện tại.

2. Cảm biến đo thể tích bồn dầu bằng phương pháp đo gián tiếp

Hiện nay các bồn chứa dầu hay téc dầu thường là dạng hình trụ tròn nằm ngang. Nhưng nếu so nhìn kỹ thì hai mặt đáy của nó không phải dạng phẳng mà bị bo tròn. Như hình trên các bạn có thể thấy điều này.

Vì vậy nếu sử dụng cảm biến để đo thể tích trực tiếp thì sai số rất lớn. Đó là lý do mà tôi luôn luôn đề xuất phương pháp đo gián tiếp cho khách hàng vì sai số thấp hơn.

Có rất nhiều loại cảm biến trên thị trường có thể đo được chiều cao của chất lỏng. Tuy nhiên đối với dầu thì chỉ có hai loại đảm bảo an toàn là: siêu âm và radar. Cả hai loại này có nguyên lý hoạt động tương tự nhưng radar có độ chính xác cao hơn nên giá thành sẽ cao hơn.

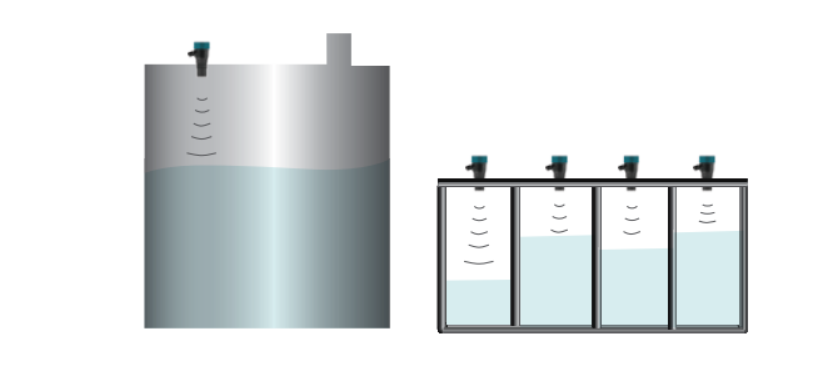

Cảm biến đo thể tích bồn dầu bằng siêu âm có thể lắp cho bể nổi hoặc bể ngầm chứa dầu DO. Như hình trên, cảm biến hoạt động sẽ hoàn toàn không tiếp xúc với dầu DO nên đảm bảo an toàn cho hệ thống khi vận hành.

3. Cảm biến đo mức dầu có chứng nhận chống cháy nổ, phòng nổ (ATEX, Ex)

Cảm biến đo thể tích bồn dầu bằng siêu âm là loại cảm biến đo bằng sóng nên sẽ đo không tiếp xúc với dầu. Tuy nhiên như vậy là chưa đủ vì dầu là môi chất dễ cháy nên nếu có sự cố chạm chập điện thì rất dễ gây hoả hoạn.

Vì vậy bắt buộc các loại cảm biến khi sử dụng trên tank chứa dầu đều phải có tiêu chuẩn phòng nổ (ATEX, Ex). Điều này có ý nghĩa gì ? Hoặc cảm biến siêu âm Desta có chứng nhận phòng nổ là như thế nào ?

Câu trả lời là cảm biến siêu âm Desta sẽ được thiết kế sao cho phần vỏ của nó sẽ cô lập sự cố cháy nổ từ bên trong thiết bị. Điều này sẽ đảm bảo nếu có sự cố thì sẽ không bén lửa đến dầu trong bồn chứa. Cảm biến siêu âm chống cháy nổ sẽ có vỏ làm bằng nhôm đúc hoặc thép không gỉ. Do đó nếu cảm biến có chạm chập điện hoặc cháy nổ do quá nguồn cũng không toả nhiệt ra xung quanh.

Như vậy nếu các bạn muốn mua cảm biến đo thể tích bồn dầu thì nên chọn cảm biến có tiêu chuẩn phòng nổ để đảm bảo an toàn.

4. Combo đo và tính thể tích dầu còn lại trong tank chính xác, chi phí thấp

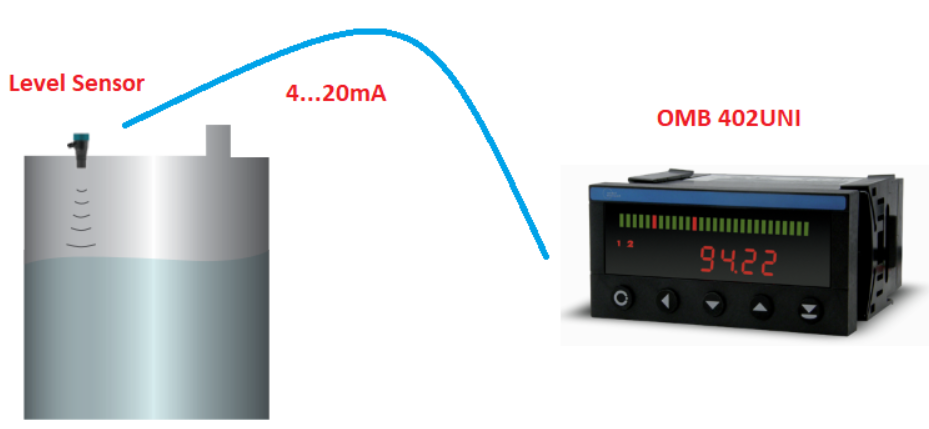

Cảm biến sẽ đo chiều cao của dầu đang có trong bồn và hiển thị lên màn hình tại chỗ. Tuy nhiên khó khăn cho người sử dụng vì thường cảm biến sẽ được lắp trên cao. Vì vậy muốn xem trực tiếp tại cảm biến thì phải leo lên tận nơi để xem. Giải pháp hiệu quả hơn là sử dụng màn hình hiển thị rời để gắn tại tủ điện. Do đó combo này sẽ phù hợp nhất để đo và theo dõi số lít dầu trong bồn.

♦ Thông số kỹ thuật của cảm biến siêu âm LULT – Desta như sau:

• Thang đo đa dạng: 0-6m, 0-10m, 0-20m
• Nguồn cấp: 24Vdc
• Sai số: ± 0.2%
• Tín hiệu ngõ ra: 4-20mA
• Có màn hình LCD hiển thị tại chỗ
• Kết nối bằng ren
• Cài đặt bằng nút nhấn trên màn hình
• Cho phép cài đặt thang đo phù hợp với kích thước thực tế của tank
• Vật liệu: nhựa ABS (phiên bản thường), nhôm (phiên bản ATEX, Ex)
• Chế độ làm việc: Level (đo mức), Distance (đo khoảng cách)
• Cho phép cài đặt độ nhạy và thời gian đáp ứng
• Cho phép bù nhiễu, bù sai số
• Hiển thị đơn vị: mm, cm, m
• Hãng sản xuất: Desta – Thổ Nhĩ Kỳ

♦ Thông số kỹ thuật của màn hình hiển thị gắn tủ điện N21 – LUMEL:

• Tín hiệu ngõ vào: 4-20mA từ sensor LULT
• Nguồn cấp: 24Vdc, 220Vac
• Sai số hiển thị: 0.1%
• Tín hiệu ngõ ra: relay điều khiển on/off
• Màn hình hiển thị OLED sắc nét
• Hiển thị số kèm theo đơn vị mm, cm, m
• Có hiển thị dạng cột phần trăm
• Kích thước: 96x48mm
• Cài đặt bằng phần mềm miễn phí
• Xuất xứ: LUMEL – Ba Lan

5. Hình ảnh thực tế dự án đo mức dầu mà chúng tôi đã triển khai

Với phương pháp đo gián tiếp sử dụng combo sensor LULT và màn hình N21 đã giải quyết được bài toán của nhiều khách hàng. Đó là lý do mà ngày càng nhiều chủ đầu tư tiếp tục sử dụng combo này. Dưới đây làm một dự án tiêu biểu mà chúng tôi đã sử dụng combo để đo và tính thể tích tank dầu.

♦ Bước 1: khảo sát hình dạng, kích thước và vị trí của bồn dầu cần đo thể tích

♦ Bước 2: cân nhắc chọn vị trí lắp cảm biến phù hợp để đảm bảo tính chính xác

♦ Bước 3: đo thử để xác định kích thước thực tế của bồn dầu

♦ Bước 4: cài đặt cảm biến và màn hình hiển thị theo thông số đã đo test

♦ Bước 5: cố định cảm biến và đấu nguồn

♦ Bước 6: kiểm tra lần cuối và bàn giao cho chủ đầu tư

Chỉ với các bước thao tác cơ bản là các bạn sẽ có một hệ thống giám sát và đo đạt thể tích bồn dầu chính xác, tin cậy, hoạt động ổn định. Việc còn lại là chỉ cần theo dõi và ghi nhận theo từng thời điểm để biết số lít dầu đã sử dụng.
