Dầu DO hay còn gọi là dầu Diesel Oil là nhiên liệu được sử dụng khá phổ biến hiện nay. Trong các nhà máy, dầu DO được dùng làm nhiên liệu cho máy phát điện, xe nâng, máy móc phục vụ sản xuất….
Mỗi nhà máy đều trang bị cho mình ít nhất là một máy phát điện để dự phòng trường hợp mất điện lưới. Bên cạnh máy phát luôn có một tank chứa dầu Diesel với thể tích 10m3 hay thậm chí là 20m3. Ngoài ra còn có các bể ngầm chứa dầu để bơm dầu vào cũng như bơm lên tank chứa. Vậy làm cách nào để giám sát được lượng dầu đã sử dụng bao nhiêu lít ? Lượng dầu tổn hao sau mỗi lần sử dụng là bao nhiêu lít ?
Để thực hiện được việc này bắt buộc phải sử dụng đến cảm biến đo thể tích bồn dầu. Cảm biến sẽ đo được chính xác bao nhiêu lít dầu có trong bể chứa cũng như lượng dầu đã sử dụng.
Mục Lục Bài Viết
1. Giới thiệu cảm biến đo thể tích bồn dầu DO của máy phát điện

Hiện nay có rất nhiều giải pháp để xác định mức chất lỏng trong tank chứa. Một vài giải pháp phổ biến như dùng phao cơ để báo đầy, dùng cảm biến điện cực để báo đầy báo cạn, hay sử dụng cảm biến đo liên tục mức chất lỏng trong tank. Tuy nhiên các giải pháp trên chỉ nhằm mục đích phát hiện chất lỏng cạn hoặc đầy chứ chưa biết được thể tích là bao nhiêu.
Đối với bể dầu ngầm thì việc xác định thể tích là rất quan trọng. Thêm vào đó dầu DO là nhiên liệu dễ cháy nên việc chọn cảm biến đo đạt hết sức quan trọng và đảm bảo an toàn chống cháy nổ. Do đó, để đảm bảo an toàn nên chọn loại cảm biến đo không tiếp xúc như: siêu âm, radar. Trong đó, giải pháp sử dụng cảm biến siêu âm sẽ mang lại hiệu quả cao và chi phí tối ưu hơn so với radar.

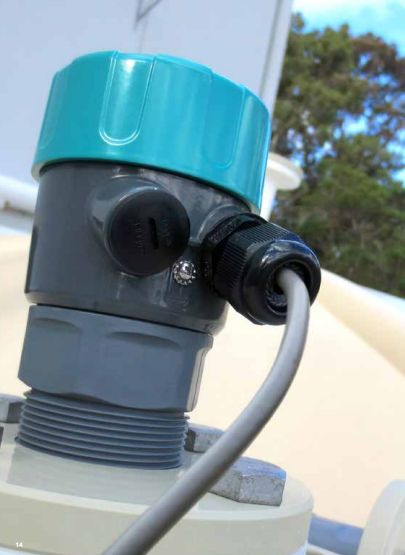

Cảm biến đo thể tích bồn dầu bằng siêu âm có thể lắp cho bể nổi hoặc bể ngầm chứa dầu DO. Như hình trên, cảm biến được lắp trên bể và hoàn toàn không tiếp xúc với dầu DO nên đảm bảo an toàn khi làm việc.
2. Thông số kỹ thuật của cảm biến siêu âm đo mức chất lỏng

Cảm biến đo thể tích bồn dầu bằng siêu âm là loại cảm biến đo liên tục. Có nghĩa nó sẽ phát hiện sự thay đổi liên tục của dầu DO trong bồn chứa. Chu kỳ hay thời gian phản hồi của cảm biến có thể điều chỉnh từ 1s đến 99s. Tín hiệu ngõ ra của nó là tín hiệu analog 4-20mA. Chúng ta có thể sử dụng để đưa về PLC để giám sát và điều khiển đóng/ngắt theo yêu cầu.
Cảm biến được trang bị sẵn màn hình hiển thị cùng với các phím nhấn để hiệu chỉnh khi cần. Tuy nhiên, màn hình hiển thị này chỉ hiển thị khoảng cách từ sensor đến mức dầu chứ không thể đo được thể tích dầu DO. Để đo được thể tích phải sử dụng thêm một bộ hiển thị đặc biệt hơn.
Một vài thông số kỹ thuật của cam bien do the tich bon dau như:
- Nguồn cung cấp: 7…28 Vdc
- Range đo: tối đa 8 mét, có thể cài đặt range đo trong khoảng từ 0…8m
- Ngõ ra là tín hiệu dòng 4-20mA HART
- Sai số thấp: 0.25% trên range đo
- Cài đặt được độ nhạy và thời gian đáp ứng của cảm biến
- Nhiệt độ làm việc: -40….+80 độ C
- Có màn hình hiển thị tại chỗ để dễ cài đặt
- Cảm biến làm bằng nhựa PVDF chống va đập tốt
- Ren kết nối: 2″ BSP
- Chuẩn bảo vệ: IP67
3. Giải pháp đo thể tích dầu DO trong bồn chứa hiệu quả

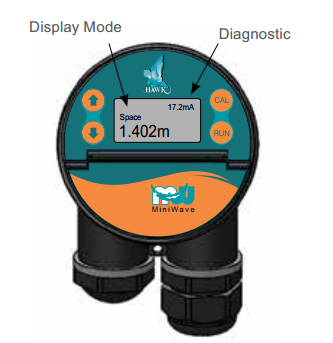

Cảm biến siêu âm là thiết bị đo khoảng cách, trên màn hình hiển thị chỉ thể hiện được giá trị khoảng cách và tín hiệu ngõ ra tương ứng phục vụ hiệu chuẩn. Như hình trên, chúng ta có thể thấy được cảm biến siêu âm chỉ hiển thị được khoảng cách là bao nhiêu mét. Do đó, để đo thể tích dầu trong bồn chúng ta phải sử dụng thêm bộ hiển thị và điều khiển chuyên dụng.

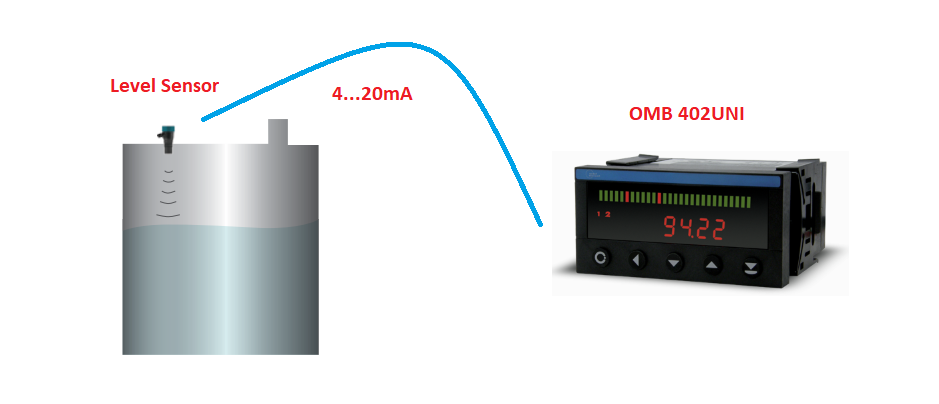

Bộ hiển thị thể tích bồn dầu diesel là thiết bị hiển thị và điều khiển chuyên dụng và sử dụng kèm với cảm biến siêu âm để đo thể tích dầu chính xác. Màn hình hiển thị 6 LED với thể tích tối đa hiển thị là 999999 lít. Ngoài ra còn có thanh graph hiển thị trực quan mức dầu còn lại trong bồn chứa. Ngõ ra của thiết bị là 4-20mA, 0-10V, Rơ le, Modbus…
Cảm biến đo thể tích bồn dầu bằng siêu âm cùng với bộ hiển thị thể tích sẽ mang lại giải pháp đo thể tích dầu chính xác nhất và hiệu quả nhất. Ngoài dầu DO thì giải pháp này còn thích hợp cho nhiều ứng dụng khác như: hóa chất, nước thải, nước sạch……
