Cảm Biến Đo Mức Bể Nước Sạch

Đối với các nhà máy, xưởng sản xuất hay khu công nghiệp đều có hệ thống bể chứa nước sạch. Bể chứa nước này có thể là bể ngầm dưới mặt đất hoặc được chứa trong tank có thể tích lớn. Ngoài ra, hầu hết các nhà máy cũng có hệ thống xử lý nước thải tập trung bên cạnh bể chứa nước sạch sử dụng. Tùy vào mục đích sử dụng mà trên mỗi bể chứa sẽ có các cảm biến giám sát mức nước khác nhau. Thông thường sử dụng phao hoặc cảm biến báo mức ON/OFF để báo đầy báo cạn mức nước trong bể.

Các loại cảm biến đo ON/OFF có nhiều hạn chế nên trên thực tế hiện nay các nhà máy sẽ sử dụng cảm biến đo liên tục. Trong đó cảm biến đo mức nước liên tục bằng siêu âm được sử dụng rất phổ biến. Cảm biến đo mức bể nước sạch bằng siêu âm dễ sử dụng; giá thành thấp nhưng độ chính xác rất cao. Cảm biến siêu âm có thể hoạt động tốt đối với bể nước sạch ngầm hoặc chứa trong tank. Khoảng cách đo tối đa mà cảm biến đo được lên đến 70 mét. Thông thường thì các bể chứa chỉ cao từ 2 mét đến 4 mét nên sử dụng cảm biến siêu âm là rất phù hợp.

1. Nguyên lý hoạt động của cảm biến đo mức bể nước sạch bằng siêu âm

Cảm biến siêu âm đo khoảng cách dựa trên nguyên lý truyền và nhận sóng siêu âm. Khi được cấp nguồn, cảm biến sẽ phát sóng siêu âm theo chu kỳ nhất định. Khi sóng gặp vật cản và phản xạ lại thì cảm biến sẽ thu lại. Sau đó cảm biến so sánh thời gian delay giữa sóng truyền và sóng nhận để tính ra khoảng cách. Cảm biến siêu âm được ứng dụng rất nhiều trong các lĩnh vực trong đời sống chúng ta như: y tế, khoa học, công nghiệp, vật lý…..

Bản chất của sensor siêu âm là để đo khoảng cách. Từ kết quả đo khoảng cách nó sẽ tính toán ra chiều cao mức nước. Do đó chúng ta phải khai báo giá trị min, max để cảm biến có cơ sở tính toán.

Ví dụ chúng ta có bể chứa cao 3 mét. Khi đó chúng ta cần cài cho cảm biến như sau:

• Min: 0.25m (khoảng cách tối thiểu mà cảm biến nhận biết)
• Max: 3m (chiều cao bể chứa)

Nguyên lý hoạt động của cảm biến đo mức bể nước sạch bằng siêu âm rất đơn giản. Đối với các bể chứa nước sạch; chúng ta chỉ cần quan tâm đến khoảng cách cần đo; vị trí lắp đặt cho cảm biến.

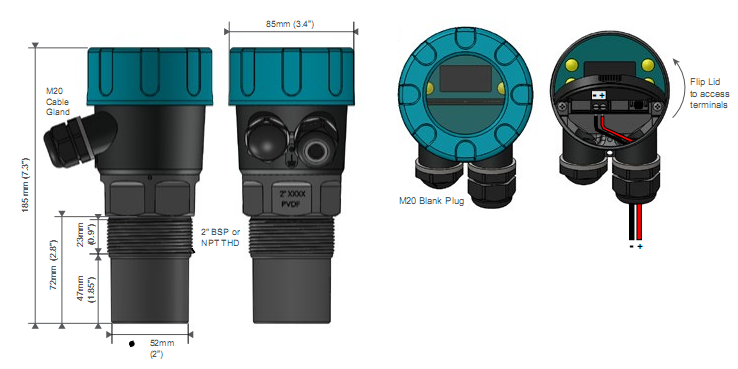

2. Một số điểm nổi bật của cảm biến siêu âm LULT – Desta

Desta là nhà cung cấp thiết bị đo mức hàng đầu Thổ Nhĩ Kỳ. Sensor siêu âm mã LULT là một trong số sản phẩm được bán chạy nhất của họ. Nếu so sánh với các nhà cung cấp G7 khác thì Desta không hề thua kém về chất lượng và tính năng.

Một vài ưu điểm của cảm biến đo mức bể chứa nước sạch bằng siêu âm LULT của hãng Desta như:

• Thang đo cài đặt được: khoảng cách đo tối đa lên đến 70 mét nhưng chúng ta có thể cài đặt thành 2 mét, 3 mét tùy ý
• Có màn hình hiển thị tại chỗ: giúp dễ dàng cài đặt và sử dụng
• Cho phép cài đặt được độ nhạy, chu kỳ phát sóng của sensor
• Menu Distance Offset cho phép bù sai số cho cảm biến
• Hiển thị đơn vị đo: m, cm, mm và %
• Sai số rất thấp: 0.2% trên tổng thang đo
• Có 2 chế độ đo: Level (đo mức), Distance (khoảng cách)
• Chức năng phân tích tín hiệu của sóng siêu âm để xác định vị trí lắp đặt tối ưu

Mặc dù cảm biến LULT đã có màn hình hiển thị tại chỗ. Tuy nhiên trên thực tế chúng ta ít khi theo dõi mực nước trên màn hình này. Mà thay vào đó chúng ta sẽ sử dụng màn hình rời để gắn trên tủ điện như hình bên dưới:

Màn hình N21 của LUMEL là sự kết hợp hoàn hảo với cảm biến LULT – Desta. Các bạn có thể tham khảo chi tiết màn hình N21 này tại đây ⇒ thiết bị hiển thị mức nước liên tục.

3. Lắp đặt cảm biến siêu âm để đo mức bể chứa nước như thế nào ?

Tuỳ thuộc vào bể chứa nước mà các bạn đang sử dụng mà cân nhắc lựa chọn vị trí lắp đặt cho phù hợp. Có thể là bể ngầm hoặc bể nổi, đường kính của bể chứa rộng hay hẹp và có vật cản gì hay không. Trong phần này tôi sẽ đề cập một số trường hợp hay gặp trong thực tế như sau:

♦ Bể chứa nước là bể ngầm bằng bê tông và thành bể dày

Trường hợp đầu tiên và hay gặp nhất là bể chứa nước sạch dạng bể ngầm. Do bể ngầm làm bằng bê tông nên thành bể dày, vì vậy phần đầu cảm biến không thể nằm hoàn toàn trong lòng bể được. Khi đo thì sẽ báo sai do sóng siêu phát ra sẽ chạm vào nắp bể ngầm và phản xạ lại. Để khắc phục vấn đề này, chúng ta phải lắp thêm ống dẫn sóng như hình trên.

• Yêu cầu đường kính ống dẫn sóng phải >100mm
• Nếu sử dụng ống ngắn thì phải cắt miệng ống nghiêng 1 góc 45 độ như hình bên trái
• Nếu sử dụng ống dài chạm đáy bể thì phải cố định ống, nên đục lỗ để nước vào trong ống

♦ Bể chứa nước là bể nổi và có vật cản bên trong bể

Trường hợp dùng cho bể nổi thì đơn giản hơn vì bể nổi thường là bể làm bằng inox nên thành mỏng hơn. Khi đó chỉ cần lắp sensor trên đỉnh tank và cố định lại mà thôi. Tuy nhiên sẽ có trường hợp trong tank sẽ có vật che sóng hoặc cản sóng. Nếu bể cao dưới 6m thì cần lắp sao cho x>200mm. Như vậy sẽ đảm bảo sóng sẽ không va chạm vào vật cản và không ảnh hưởng đến độ chính xác.

4. Ứng dụng đo mức nước bể PCCC của cảm biến siêu âm giá rẻ Desta

Nguyên lý hoạt động của cảm biến siêu âm rất phù hợp cho ứng dụng giám sát mực chất lỏng hoặc chất rắn. Tuy nhiên thực tế cảm biến siêu âm chỉ được sử dụng để đo mực chất lỏng. Từ các ứng dụng đơn giản như đo mức nước, nước thải cho đến các ứng dụng đặc biệt như đo mức hóa chất (axit H2SO4, bazo), theo dõi mực xăng dầu trong bồn.

Một trong số ứng dụng phổ biến hiện nay là đo và hiển thị chiều cao của mực nước trong bể chữa cháy (PCCC). Theo quy định hiện nay, các bể chứa nước chữa cháy phải được theo dõi thông qua màn hình gắn trên tủ điện. Tại thời điểm kiểm tra phải biết được mức nước cao bao nhiêu mm, còn hay hết. Và khi hết phải tự động bơm nước vào, khi đầy thì ngắt bơm.

Từ những yêu cầu trên, cảm biến siêu âm LULT và màn hình N21 là sự lựa chọn phù hợp. Ngoài yếu tố giá thành thì độ chính xác của cảm biến và màn hình hiển thị cũng rất cao. Do đó combo LULT + N21 này vừa đáp ứng theo quy định nhưng vẫn đảm bảo độ tin cậy khi hoạt động.

Tóm lại, với những ưu điểm vượt trội trên, cam bien do muc be nuoc sach LULT của hãng Desta là sự lựa chọn hàng đầu trong các nhà máy hiện nay. Để biết thêm chi tiết xin vui lòng liên hệ:
