Bộ Chuyển Đổi Điện Áp Ắc Quy Ra 4-20mA

Bộ chuyển đổi điện áp bình ắc quy ra 4-20mA. Bộ chuyển đổi điện áp DC ra 4-20mA. Thiết bị chuyển đổi áp DC ra dòng DC. Bộ chuyển đổi 12VDC ra 4-20mA. Bộ chuyển đổi 24VDC ra 4-20mA. DC Voltage Transmitter. Bộ chuyển đổi áp 48VDC ra 4-20mA. Thiết bị chuyển đổi áp một chiều sang dòng 4-20mA. Bộ chuyển đổi áp ắc quy 12V, 24V, 36V, 48V ra 4-20mA. Bo chuyen doi dien ap ac quy ra 4-20mA. Bộ chuyển đổi điện áp DC sang 4-20mA giá rẻ.

Các bộ transducer hay còn gọi là bộ chuyển đổi được sử dụng rất phổ biến hiện nay. Có rất nhiều ứng dụng cần đến transmitter như: chuyển đổi nhiệt độ về 4-20mA/0-10V; chuyển đổi điện áp xoay chiều về một chiều; chuyển đổi dòng điện xoay chiều về một chiều; chia tín hiệu – cách ly tín hiệu…. Tùy vào mục đích sử dụng của chúng ta là gì mà sẽ chọn một model phù hợp. Đa phần các bộ chuyển đổi giá rẻ trên thị trường đều có xuất xứ Trung Quốc. Tuy nhiên đối với nhà máy lớn chúng ta nên chọn hàng của châu Âu để đảm bảo chất lượng và ổn định.

Trong bài viết này, tôi sẽ giới thiệu đến các bạn một bộ transducer để chuyển điện áp từ ắc quy về 4-20mA. Đó là thiết bị chuyển đổi điện áp từ ắc quy ra 4-20mA. Đây là model của hãng Lumel – Ba Lan có giá cạnh tranh so với các hãng khác. Chúng ta cùng nhau tìm hiểu qua sản phẩm này nhé.

1. Tại sao cần đến bộ transducer điện áp một chiều DC ?

Sự phát triển của năng lượng tái tạo (điện mặt trời, điện gió…) cùng với các ứng dụng công nghiệp khác đã đưa điện một chiều DC được sử dụng ngày càng phổ biến hơn. Do đó nhu cầu đo lường và kiểm soát điện áp DC cũng ngày càng tăng. Một số lĩnh vực cần đến hệ thống giám sát này như:

Trong ngành sản xuất thép: nguồn điện một chiều DC được sử dụng trong băng tải với nhiệm vụ vận chuyển các tấm thép nóng. Nếu điện áp cấp cho các động cơ DC này bị sự cố sụt áp có thể làm hỏng toàn bộ thỏi thép. Do đó giám sát điện áp và dòng điện này rất cần thiết.

Hay đối với pin mặt trời, khi sản xuất ra điện thì nó sẽ được lưu trong những bình ắc quy lưu trữ và sử dụng khi cần. Đối với các ứng dụng đó nói chung, điện áp một chiều được sử dụng. Thông thường các tấm pin năng lượng này được ghép nối tiếp với nhau để tạo ra điện áp cao hơn như 600Vdc, 700Vdc, 1000Vdc. Khi một panel bị lỗi thì sẽ làm giảm điện áp đột ngột. Do đó điều quan trọng là phải giám sát điện áp đầu ra để đảm bảo hệ thống hoạt động với công suất tối đa.

Để thực hiện được việc đó bắt buộc chúng ta phải sử dụng đến bộ chuyển đổi ắc quy ra 4-20mA để đưa dòng về PLC điều khiển, giám sát.

2. TOP 2 transducer điện áp ắc quy ra 4-20mA phổ biến nhất hiện nay

Trên thị trường hiện nay có nhiều bộ chuyển đổi điện áp DC nhưng phổ biến nhất vẫn là các sản phẩm của hãng Lumel – Ba Lan. Ưu điểm chính của nó là hoạt động ổn định, độ chính xác cao và đặc biệt là chế độ bảo hành chính hãng 3 năm. Trong phần này tôi sẽ giới thiệu hai bộ transducer phổ biến của Lumel.

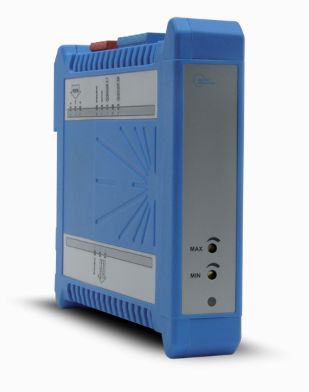

♦ Bộ transducer giá rẻ P10

Đây là model giá rẻ và được rất nhiều khách hàng tin tưởng sử dụng. Với ưu điểm là thiết kế nhỏ gọn, dãy đo rộng và thời gian đáp ứng nhanh cùng với giá thành thấp hơn các sản phẩm khác. Mã P10 của Lumel là thiết bị chuyên dùng để chuyển đổi tín hiệu điện DC ra tín hiệu điều khiển chuẩn như 4-20mA, 0-20mA, 0-10V, 2-10V. Một vài thông số kỹ thuật của transducer điện áp ắc quy mã P10 như:

• Đọc được các dãy điện áp: 0-12V, 0-24V, 0-36V, 0-48V, 0-60V, 0-75V, 0-110V, 0-150V, 0-200V, 0-250V, 0-300V
• Ngõ ra: 4-20mA, 0-20mA, 0-10V, 2-10V
• Nguồn cấp: 24-60Vdc/ac hoặc 60-300Vac/dc
• Sai số: 0.2%
• Thời gian đáp ứng: <50ms
• Cách ly chống nhiễu: 3.7kVac
• Chuẩn bảo vệ: IP40
• Kích thước: 22.5×65.5×106.5mm
• Thời gian bảo hành: 3 năm
• Hãng sản xuất: Lumel
• Xuất xứ: Ba Lan – EU

Bên cạnh các ưu điểm kể trên thì P10 cũng có một điểm hạn chế chính là ngõ vào sẽ cố định (fix range input). Có nghĩa là chúng ta không thể thay đổi hoặc điều chỉnh dãy điện áp ngõ vào theo ý mình được. Tuy nhiên điện áp DC thường cố định nên chỉ sự thay đổi này cũng không quá cần thiết. Chỉ cần chúng ta chọn đúng dãy input theo thực tế sử dụng là được.

♦ Bộ transducer đa năng P20H

Bên cạnh P10 thì Lumel còn có bộ transducer P20H. Thiết bị này khắc phục được điểm hạn chế của P10 là cho phép chúng ta thay đổi dãy điện áp đầu vào tùy ý. Do đó giá thành của P20H sẽ cao hơn P10. Ngoài ra một điểm khác biệt nữa chính là bộ chuyển đổi điện áp P20H này đọc được điện áp DC âm. Như chúng ta đã biết thì ở các trạm viễn thông (BTS, eNodeB) sử dụng điện áp một chiều nhưng là điện áp âm (-24Vdc, -48Vdc…). Điều này cho thấy sự cần thiết của P20H trong hệ thống kiểm soát điện một chiều. Thông số kỹ thuật của model P20H như sau:

• Điện áp ngõ vào: ± 400Vdc (cài đặt dãy đo tùy ý)
• Ngõ ra: 4-20mA, 0-20mA, 0-10V
• Có cổng giao tiếp Modbus RTU (RS-485)
• Nguồn cấp: 20-60Vdc/ac hoặc 85-253Vac, 90-300Vdc
• Sai số: 0.2%
• Thời gian đáp ứng: <50ms
• Cách ly chống nhiễu: 3.2kVdc
• Calib dãy input qua phần mềm miễn phí của hãng
• Chuẩn bảo vệ: IP40
• Kích thước: 22.5x120x100mm
• Thời gian bảo hành: 3 năm
• Hãng sản xuất: Lumel
• Xuất xứ: Ba Lan – EU

3. Hướng dẫn đấu dây tín hiệu cho bộ chuyển đổi điện áp accu ra 4-20mA

Giống như các bộ transmitter khác, để sử dụng được chính xác chúng ta phải đấu dây tín hiệu và cài đặt cho thiết bị chính xác. Bộ chuyển đổi điện áp ắc quy ra 4-20mA P20H có cách đấu dây đơn giản. Vì đây là thiết bị chuyên dụng để chuyển đổi điện áp một chiều nên ngõ vào chỉ có 2 chân.

Như hình trên, ngõ vào sẽ được đấu chân dương (+) vào chân số 2 của thiết bị; chân âm (-) đấu vào chân số 4 của thiết bị. Đối với ngõ ra thì sẽ là chân số 8 và chân số 9. Còn nguồn được cấp vào chân số 7 (dây dương) và 6 (dây âm).

Sau khi đấu dây như trên xong, việc tiếp theo sẽ là cài đặt dãy đo ở ngõ vào. Tùy thuộc ngõ vào là 12VDC, 24VDC, 48VDC hay giá trị bất kỳ nào mà chúng ta cài đặt cho phù hợp. Mặt trước P20H sẽ có cổng đấu cấp PD14 vào để cài đặt cho nó.

Tóm lại, bo chuyen doi dien ap ac quy ra 4-20mA của Lumel có độ chính xác cao nhưng giá thành lại rẻ hơn nhiều so với các hãng châu Âu khác. Vì thế, thiết bị được sử dụng rất nhiều trong nhà máy hiện nay. Để biết thêm chi tiết về thiết bị này xin vui lòng liên hệ:
