Cảm Biến Nhiệt Độ Pt100 Ngõ Ra 4-20mA

Cảm biến đo nhiệt độ Pt100 ra 4-20mA. Thiết bị đo nhiệt độ ngõ ra 4-20mA. Pt100 3 dây đo nhiệt độ lò hơi. Cảm biến nhiệt độ Pt100 ngõ ra 4-20mA giá rẻ. Can nhiệt loại K, S, J…. đo nhiệt độ nồi hơi, giàn sấy, lò hơi. Thiết bị đo nhiệt độ phòng sạch, đo nhiệt độ môi trường. Cảm biến PT100 đo nhiệt độ hóa chất, dung dịch, xăng dầu. Pt100 sensor output 4-20mA. Temperature sensor pt100 2, 3, 4, 6 wires. Cảm biến nhiệt độ pt100 châu Âu giá rẻ.

Trong nhà máy, tín hiệu nhiệt độ, áp suất, dòng điện, điện áp… đều rất quan trọng. Việc giám sát nhiệt độ ở phòng nguồn, phòng sản xuất hay giám sát nhiệt độ trên thiết bị là cần thiết. Do đó, chúng ta sử dụng cảm biến nhiệt độ để đo nhiệt độ và đưa tín hiệu về thiết bị điều khiển. Cảm biến Pt100 là loại sensor được sử dụng phổ biến nhất. Ưu điểm của nó là giá rẻ, dễ sử dụng, độ chính xác cao.

Trên thị trường hiện nay có rất nhiều loại pt100. Có thể kể đến như loại đầu dò, loại dây dò…. Ngoài ra trong mỗi loại lại còn chia thêm nhiều loại khác dựa trên số dây ngõ ra, nhiệt độ làm việc… Tín hiệu ngõ ra của cảm biến nhiệt độ thường là dạng điện trở, nên để đưa về tín hiệu điều khiển như PLC cần phải chuyển tín hiệu đó về dạng 4-20mA hoặc 0-10V. Một số loại pt100 cao cấp hiện nay tích hợp sẵn module chuyển đổi bên trong nhưng giá thành rất đắt. Do đó trong bài viết này tôi sẽ giới thiệu đến các bạn phương pháp dùng transmitter.

Mục Lục Bài Viết

1. Giới thiệu cảm biến nhiệt độ Pt100 ngõ ra 4-20mA
2. Phân loại cảm biến nhiệt độ Pt100
3. Cảm biến nhiệt độ và độ ẩm có ngõ ra 4-20mA và RS-485
4. Mua cảm biến nhiệt độ pt100 ngõ ra 4-20mA ở đâu ?

1. Giới thiệu cảm biến nhiệt độ Pt100 ngõ ra 4-20mA

Cảm biến nhiệt độ pt100 ngõ ra 4-20mA châu Âu — Cảm biến Pt100 ngõ ra 4-20mA giá rẻ

Như chúng ta đã biết, Pt100 là thiết bị cảm biến đo nhiệt độ được sử dụng rất phổ biến trong công nghiệp hiện nay. Vậy thực chất Pt100 có ý nghĩa gì ?

PT: viết tắt của vật liệu Platinum
100: có nghĩa là khi ở 0ºC thì có điện trở là 100Ω
PT100: có nghĩa là sensor làm bằng vật liệu platinum và có giá trị ngõ ra 100Ω khi ở 0ºC

Có nhiều tên gọi cho Pt100 như: sensor pt100, cảm biến pt100…. Nhưng tên gọi chính xác nhất và chuẩn quốc tế là Pt100 RTD. Ngoài cảm biến pt100 thì còn có nhiều loại khác như: Ni100, NTC, TC, PT500, PT1000….. nhưng loại sử dụng nhiều nhất vẫn là pt100.

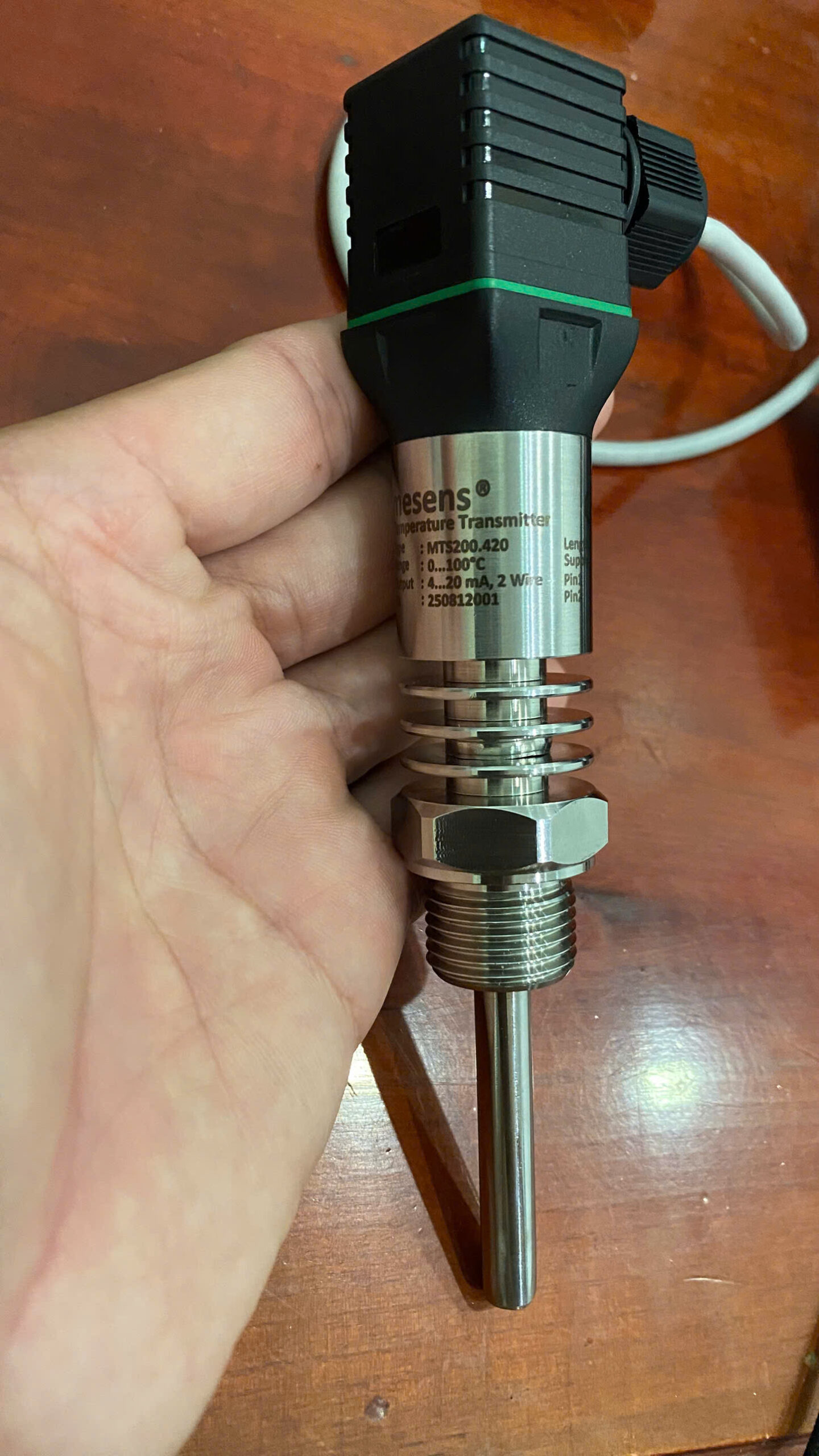

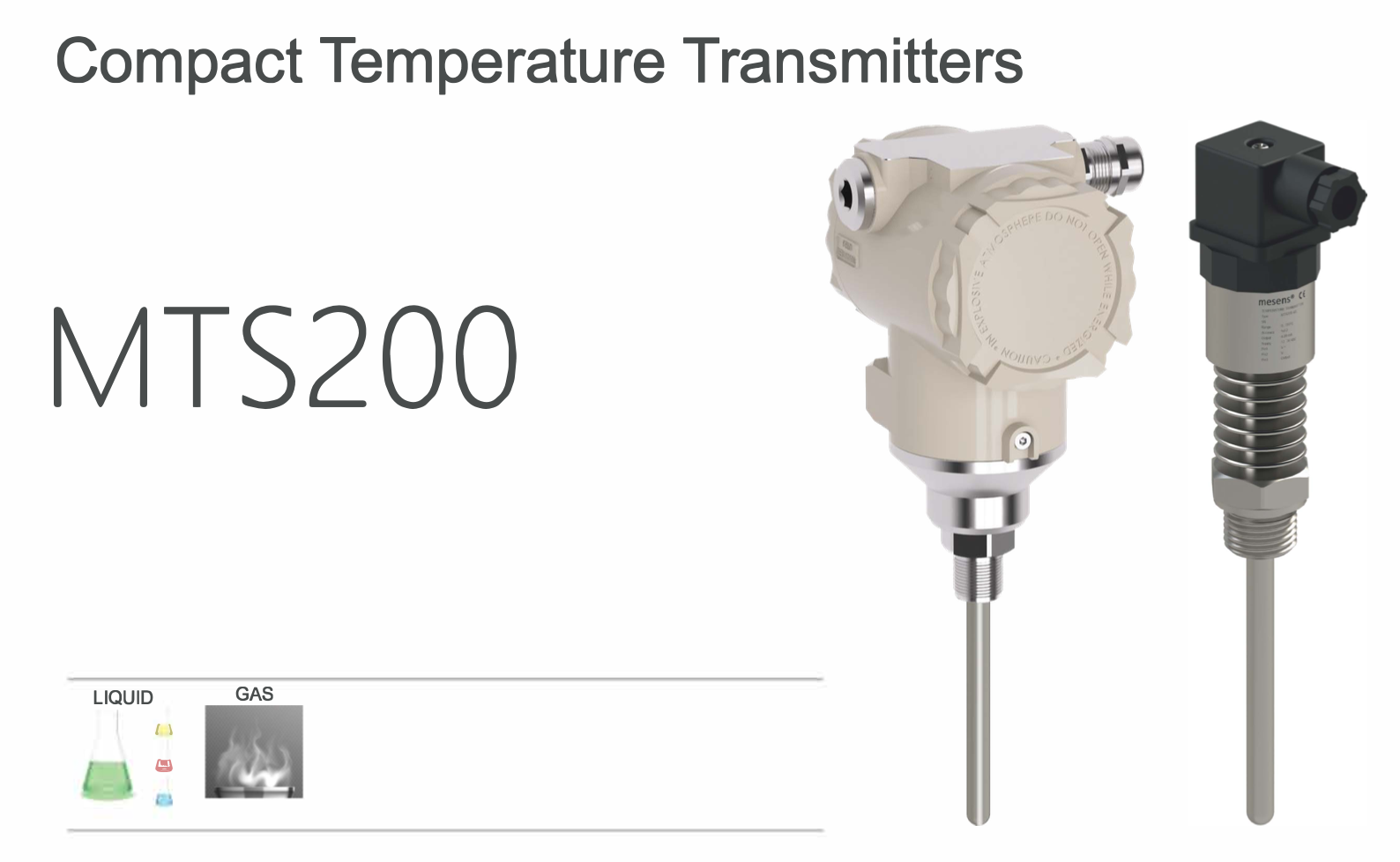

Cảm biến nhiệt độ Pt100 ngõ ra 4-20mA là loại pt100 có ngõ ra trực tiếp là 4-20mA chứ không phải là dạng điện trở như thông thường. Do đó chúng ta đưa trực tiếp từ sensor về PLC để điều khiển mà không cần bất kỳ thiết bị chuyển đổi trung gian nào.

Như hình trên, chúng ta thấy ứng dụng của sensor này. Nó đo nhiệt độ trong đường ống nước chiller, đường ống hóa chất, đo nhiệt độ nước lò hơi và đưa tín hiệu 4-20mA về thiết bị lưu trữ, cảnh báo, giám sát.

2. Phân loại cảm biến nhiệt độ Pt100

Trên thị trường đang có hai dạng Pt100 được sử dụng nhiều nhất hiện nay là dạng đầu dò và dạng dây. Ngoài ra, còn một số loại chống cháy nổ, chống ăn mòn, đo nhiệt độ cao…. Tùy vào ứng dụng cần đo là gì mà chúng ta sẽ chọn model phù hợp.

♦ Cảm biến nhiệt độ pt100 ngõ ra 4-20mA dạng dầu dò

cảm biến nhiệt độ pt100 3 dây loại đầu dò — Đầu dò củ hành Pt100 có gắn sẵn bộ chuyển đổi ra 4-20mA

Đây là dạng Pt100 được sử dụng rất nhiều trong các nhà máy. Với thiết kế phần housing lớn dùng để chứa các bộ transmitter ra 4-20mA/0-10V. Que đo có độ dài lên đến 1000mm, đường kính que đo thường là 10mm, 8mm.. Khi đo nhiệt độ cao hơn cần chọn loại có đường kính lớn hơn.

bộ transmitter pt100 ra 4-20ma gắn din rail — Bộ chuyển đổi tín hiệu từ pt100 sang 4-20mA

Cảm biến nhiệt độ Pt100 ngõ ra 4-20mA dạng này có thể sử dụng bộ chuyển đổi gắn trực tiếp trên đầu dò hoặc gắn trên tủ điện như hình trên. Tùy vào khoảng cách của Pt100 và tủ điện gần hay xa mà chúng ta chọn thiết bị transmitter phù hợp.

♦ Cảm biến nhiệt độ pt100 ngõ ra 4-20mA dạng dây

cảm biến nhiệt độ pt100 dạng dây — Cảm biến nhiệt độ Pt100 loại dây nhỏ gọn giá rẻ

Pt100 dạng dây cũng được sử dụng nhiều vì giá rẻ, kích thước nhỏ gọn dễ dàng lắp đặt. Loại này thường dùng đo nhiệt độ thấp như đo nhiệt độ môi trường, nhiệt độ phòng sạch. Tín hiệu ngõ ra của nó cũng là dạng điện trở nên muốn ra tín hiệu 4-20mA chúng ta cần sử dụng bộ transmitter.

bộ hiển thị pt100 dạng dây — Màn hình hiển thị và điều khiển nhiệt độ

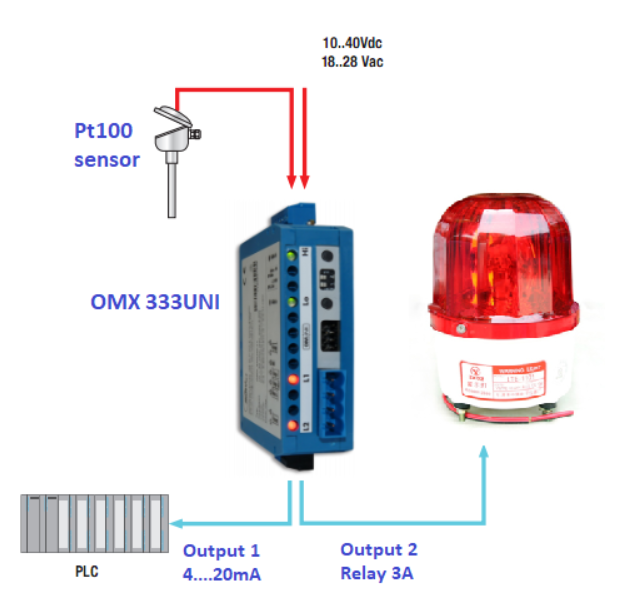

Như hình trên, chúng ta thấy một giải pháp để đọc và hiển thị nhiệt độ từ pt100 dạng dây. Ngõ ra 4-20mA đưa về biến tần để điều khiển. Ngoài ra còn có rơ le đóng ngắt chuông, còi báo khi nhiệt độ cao.

3. Cảm biến nhiệt độ và độ ẩm có ngõ ra 4-20mA và RS-485

cảm biến nhiệt ẩm ngõ ra 4-20ma rs485 — Cảm biến nhiệt ẩm P18 của hãng Lumel

Bên cạnh các loại sensor nhiệt độ truyền thống như Pt100, can K thì hiện nay trên thị trường có thêm một số loại sensor cũng đo được nhiệt độ và cho ra thẳng tín hiệu 4-20mA. Đó là cảm biến nhiệt ẩm mã P18 của hãng Lumel. Ưu điểm của loại này là chúng ta không cần sử dụng transmitter nữa mà nó đã được tích hợp trong board mạch. Tín hiệu đầu ra của nó có sẵn dạng 4-20mA/0-10V. Tuy nhiên điểm hạn chế của loại này là chỉ đo được nhiệt độ phòng, tủ điện, phòng máy chủ… chứ không đáp ứng được ở những nơi có điều kiện khắc nghiệt.

sensor nhiệt ẩm ngõ ra rs485 — Ứng dụng của cảm biến nhiệt ẩm P18 giá rẻ

Ngoài ngõ ra analog thì sensor P18 của Lumel còn có ngõ ra RS485. Chúng ta có thể đưa tín hiệu này về màn hình LED để hiển thị ở phòng giám sát. Như hình trên, chúng ta có thể thấy được ứng dụng cụ thể của nó. Khi sử dụng RS485 thì hạn chế đi nhiễu rất nhiều so với Pt100 hoặc can nhiệt K. Do đó loại P18 này phù hợp với các ứng dụng giám sát nhiều điểm nhiệt ở nhiều vị trí cách xa nhau.

cảm biến đo nhiệt độ ra thẳng 4-20ma — Cảm biến đo nhiệt độ ra thẳng 4-20mA mã P18 bảo hành 3 năm

Cảm biến nhiệt độ ra thẳng 4-20mA này của Lumel có thời gian đáp ứng nhanh, sai số thấp và không cần cài đặt trước khi sử dụng. Một vài thông số kỹ thuật của model P18 này như:

Đo nhiệt độ: -30°C…+85°C
Sai số nhiệt độ: ± 0.5%
Đo độ ẩm: 0-100%
Sai số độ ẩm: ± 2%
Ngõ ra 2 kênh 4-20mA hoặc 0-10V độc lập cho 2 tín hiệu nhiệt và ẩm
Nguồn cấp: 24Vdc/ac
Có cổng giao tiếp RS485 (Modbus RTU)
Hỗ trợ que đo dài lên đến 10m
Chuẩn bảo vệ: IP67
Thời gian bảo hành: 3 năm
Xuất xứ: Lumel – Ba Lan

4. Mua cảm biến nhiệt độ pt100 ngõ ra 4-20mA ở đâu ?

bộ chuyển đổi 4-20ma sang modbus — Bộ chuyển đổi nhiều kênh Pt100 sang Modbus

Chúng ta có thể dễ dàng tìm kiếm các loại pt100 này. Giá thành của chúng cũng rất rẻ và phần lớn là hàng Trung Quốc. Tuy nhiên, khi sử dụng các model giá rẻ thì độ bền thấp và mau hư hỏng. Vì thế các nhà máy thường chọn hàng của EU, Mỹ, Nhật vì chất lượng cao và giá cả cũng không quá đắt.

Các loại cảm biến nhiệt độ giá rẻ trên thị trường hiện nay đều không có ngõ ra 4-20mA. Do đó chúng ta phải sử dụng thêm bộ chuyển đổi nhiệt độ để lấy được tín hiệu 4-20mA. Tùy vào hình dạng, cấu tạo của Pt100 mà chọn bộ chuyển đổi cho phù hợp. Một số lưu ý khi chọn mua cảm biến nhiệt độ Pt100 là:

Xác định nhiệt độ cần đo là bao nhiêu ? Ví dụ 100ºC, 450ºC hay 1000ºC
Chọn đường kính que đo của cảm biến phù hợp với dãy nhiệt độ cần đo (phi 6mm, 8mm, 10mm…)
Xác định chiều dài của que đo là bao nhiêu ? (100mm, 200mm, 500mm….)
Có muốn sử dụng loại ren vặn hay không cần ren
Xác định vật liệu của que đo là inox 304 hay inox 316

Ngoài ra còn rất nhiều tiêu chuẩn để chọn cảm biến nhiệt độ Pt100. Các bạn có thể tham khảo thêm bài viết này nhé: Giới thiệu Pt100 sử dụng trong công nghiệp.

Công ty chúng tôi đang cung cấp cảm biến nhiệt độ pt100 ngõ ra 4-20mA của các hãng EU với giá cả cạnh tranh nhất trên thị trường. Ngoài ra, công ty chúng tôi còn cung cấp các giải pháp chuyển đổi tín hiệu, đo và giám sát nhiệt độ. Để biết thêm chi tiết về cam bien nhiet do pt100 ngo ra 4-20mA xin vui lòng liên hệ:
