Cảm Biến Báo Mức Nước Giá Rẻ

Trong các nhà máy ở khu công nghiệp đều có hệ thống chứa nước phục vụ sản xuất và sinh hoạt. Hệ thống này gồm các bể chứa có thể tích lên đến hàng ngàn khối. Cộng với đó là hệ thống đường ống dẫn nước, hệ thống xử lý nước thải tập trung. Do đó, đòi hỏi trong mỗi nhà máy phải có giải pháp giám sát mức nước, nước thải trong bể chứa và phải được thường xuyên kiểm tra để đảm bảo luôn có nước phục vụ nhu cầu sản xuất, sinh hoạt. Thông thường, các nhà máy sẽ chọn giải pháp sử dụng cảm biến để báo đầy báo cạn bể chứa.

Trên thực tế, một số bể chứa còn phục vụ chữa cháy. Nên đòi hỏi chúng ta phải đi đo kiểm hằng ngày và biết được mức nước còn lại trong bể là bao nhiêu mét hay bao nhiêu mét khối. Để đáp ứng nhu cầu này; bắt buộc chúng ta sử dụng cảm biến đo liên tục. Cảm biến báo mức nước giá rẻ bằng siêu âm là giải pháp lựa chọn hợp lý nhất. Cảm biến siêu âm dễ sử dụng, ngõ ra liên tục 4-20mA nên nó sẽ phát hiện mức nước trong bể thay đổi liên tục. Từ đó báo tín hiệu về bộ hiển thị hoặc bộ điều khiển.

1. Cảm biến báo mức nước giá rẻ bằng sóng siêu âm

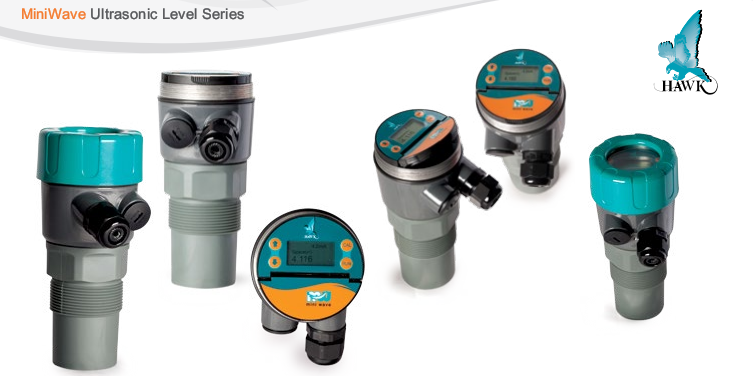

Cảm biến báo mức nước giá rẻ bằng siêu âm của hãng Desta được sản xuất tại Thổ Nhĩ Kỳ. Do đó, thiết bị có độ chính xác rất cao, thời gian đáp ứng nhanh và độ bền cao. Trên thị trường hiện cũng có một số dòng cảm biến giá rẻ nhưng xuất xứ từ Trung Quốc, Đài Loan… kém chất lượng. Sau một thời gian sử dụng thì cảm biến sẽ bị hỏng và chúng ta phải mất thời gian tìm hàng khác thay thế.

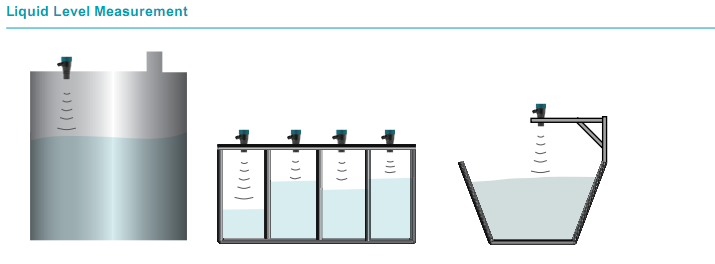

Nguyên lý hoạt động của cảm biến siêu âm nói chung rất đơn giản. Khi được cấp nguồn thì cảm biến sẽ phát sóng siêu âm theo chu kỳ. Khi sóng siêu âm chạm bề mặt nước sẽ phản xạ trở lại. Từ đó, cảm biến sẽ so sánh và tính ra khoảng cách từ cảm biến đến bề mặt nước là bao nhiêu milimet. Chúng ta dựa vào đó và xác định được thể tích, chiều cao mực nước trong bể.

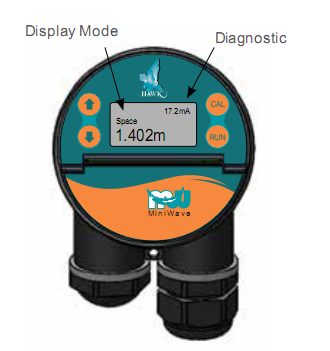

Một ưu điểm nữa của cảm biến báo mức nước giá rẻ LULT là có màn hình hiển thị tại chỗ. Đây là điểm mà chỉ xuất hiện trên một số model cao cấp đắt tiền của hãng khác. Với màn hình hiển thị này chúng ta có thể xác định được mức nước hiện tại trong bể chứa là bao nhiêu. Cũng như quá trình cài đặt sẽ đơn giản hơn. Một vài thông số kỹ thuật cơ bản của cảm biến siêu âm Desta như:

• Nguồn cung cấp: 24Vdc
• Thang đo đa dạng từ 0-6m, 0-10m
• Ngõ ra: 4-20mA
• Sai số: 0.2%
• Cho phép người dùng cài đặt lại thang đo theo kích thước thực tế của bể chứa nước
• Chuẩn bảo vệ: IP67
• Thời gian đáp ứng và độ nhạy cài đặt được
• Màn hình LCD hiển thị giá trị đo kèm đơn vị: cm, mm, m
• Kết nối dạng ren
• Có chứng chỉ phòng nổ/chống cháy nổ
• Vật liệu: nhựa ABS
• Xuất xứ: Thổ Nhĩ Kỳ

2. Những lưu ý khi chọn mua cảm biến báo mức nước

Khi chọn mua cảm biến hay bất kỳ thiết bị nào chúng ta cũng nên tìm hiểu kỹ về nó. Đối với cảm biến báo mức nước giá rẻ nói riêng thì thông số kỹ thuật chúng ta cần phải nắm rõ. Như trình bày ở trên, thông số kỹ thuật của LULT đáp ứng tốt những yêu cầu trên thực tế.

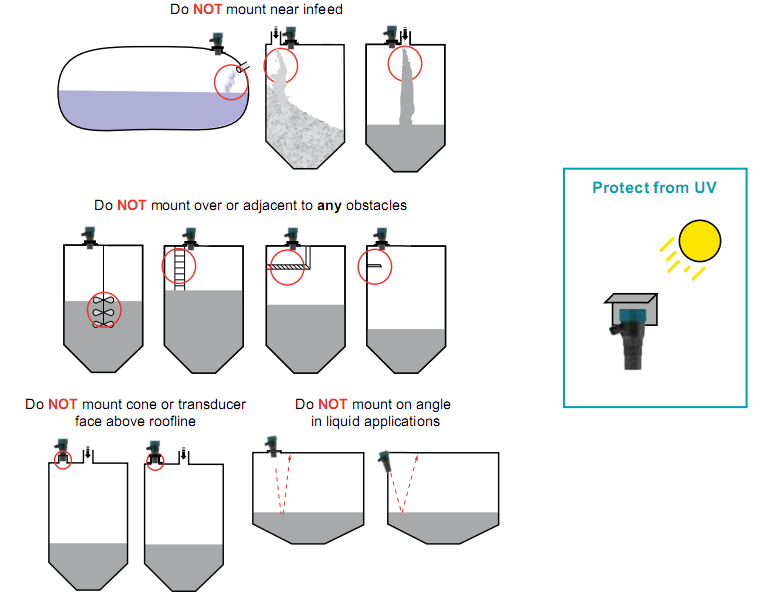

Do đặc thù cảm biến siêu âm đo bằng sóng. Nên khi lắp đặt và sử dụng chúng ta không nên để cảm biến bị che chắn bởi vật cản. Như hình trên, một số cách lắp đặt sai đã được lưu ý. Trên thực tế, một số bể chứa nước của nhà máy có thể đặt dưới mặt đất hoặc đặt trong các bồn chứa. Có thể đặt trong nhà hoặc ngoài trời. Tùy vào vị trí của bể chứa mà chúng ta chọn kiểu lắp đặt phù hợp. Do cảm biến báo mức nước giá rẻ chỉ chịu được nhiệt độ +60 độ C. Nên nếu bắt buộc lắp cảm biến ngoài trời thì chúng ta nên thiết kế mái che để tránh ánh nắng trực tiếp chiếu vào cảm biến.

3. Mua cảm biến theo dõi mực nước giá rẻ ở đâu ?

Hiện nay trên thị trường có nhiều loại cảm biến đo mực nước như: điện dung, thủy tĩnh, phao tuyến tính, siêu âm, radar… Trong số đó cảm biến siêu âm là hoạt động ổn định nhất. Các ưu điểm của cảm biến siêu âm như:

• Đo không tiếp xúc nên phù hợp cho nhiều ứng dụng
• Dễ dàng lắp đặt, cài đặt, sử dụng
• Có sẵn màn hình hiển thị tại chỗ để giám sát, calib
• Tín hiệu ngõ ra là dạng tuyến tính 4-20mA
• Có ngõ ra Rơ le để điều khiển ON/OFF
• Có ngõ ra RS-485 để giám sát tập trung qua BMS
• Hoạt động ổn định, độ bền cao, thời gian đáp ứng nhanh
• …

Trong một số trường hợp bể chứa đặt xa tủ điện, chúng ta muốn theo dõi tại tủ điện hoặc lấy tín hiệu điều khiển tại tủ điện thì bắt buộc chúng ta phải sử dụng đến thiết bị hiển thị mức nước liên tục. Thiết bị này vừa hiển thị tại tủ điện và vừa lấy được ngõ ra analog + relay để điều khiển.

4. Những dự án sử dụng cảm biến siêu âm LULT để đo mức liên tục

♦ Giám sát chiều cao mức dầu trong tank

Cảm biến siêu âm LULT của hãng Desta có chứng nhận phòng nổ (ATEX, Ex) nên hoàn toàn phù hợp để dùng đo mức dầu trong bồn. Chính vì vậy mà chủ đầu tư đã quyết định sử dụng cảm biến này cho dự án của họ. Bên dưới là một số hình ảnh triển khai thực tế:

Sau khi cấp nguồn thì cảm biến sẽ đo chính xác chiều cao của dầu còn lại trong tank. Đồng hồ N21 cũng hiển thị số tương ứng. Mục đích sử dụng cảm biến là để dựa vào chiều cao của dầu rồi đối chiếu vào barem của tank. Từ đó xác định được số lít dầu tiêu thụ hằng ngày. Phương pháp tính thể tích như vậy đảm bảo độ chính xác cao nhất.

♦ Đo chiều cao mực nước cho bể ngầm của nhà máy

Thông thường các bể ngầm chứa nước sẽ chỉ trang bị phao cơ để bơm nước thuỷ cục vào khi bể sắp cạn nước. Đặc thù của bể ngầm là sâu và làm bằng bê tông nên khó kiểm tra chiều cao mực nước bằng mắt thường. Do đó để giám sát một cách tự động thì cảm biến siêu âm LULT là lựa chọn hoàn hảo.

Tín hiệu từ sensor sẽ được truyền thẳng đến đồng hồ gắn trên tủ điện. Có nghĩa là cảm biến đo mực nước đang cao bao nhiêu thì màn hình trên tủ điện sẽ hiển thị tương ứng.

Phương án này giúp các bạn theo dõi được liên tục mức nước còn lại trong bể. Và dựa vào ba rem để tính được thể tích nước còn lại hoặc đã tiêu thụ bao nhiêu.

Ngoài ra còn rất nhiều dự án khác có sử dụng đến cảm biến siêu âm Desta. Trên đây chỉ là hai dự án tiêu biểu nhất. Để biết thêm thông tin về cam bien bao muc nuoc gia re xin vui lòng liên hệ:
