Bộ Transducer 0-5A Ra 4-20mA Có Hiển Thị

Bộ transducer 0-5A ra 4-20mA có hiển thị. Bộ hiển thị dòng xoay chiều 0-5A AC ngõ ra 4-20mA. Current Transducer with Indicator. Bộ chuyển đổi 0-5A AC ra 4-20mA có hiển thị. Thiết bị chuyển đổi dòng xoay chiều về dòng một chiều. Bộ hiển thị dòng xoay chiều 0-5A ngõ ra relay và 4-20mA 0-10V. Thiết bị hiển thị 0-5A AC giá rẻ ngõ ra 4-20mA. Bộ chuyển đổi dòng CT dòng có bộ hiển thị. Bộ hiển thị dòng CT dòng.

Các bộ transducer, transmitter hay còn gọi tên tiếng Việt là bộ chuyển đổi là thiết bị quen thuộc với các kỹ sư điện. Trong hệ thống điện, dây chuyền sản xuất của nhà máy đều xuất hiện thiết bị này. Có nhiều loại transmitter khác nhau như: chuyển đổi nhiệt độ; chuyển đổi áp suất; chuyển đổi analog sang digital và ngược lại…. Trong đó, các bộ chuyển đổi từ xoay chiều về một chiều như: từ dòng AC ra áp; dòng DC hay từ áp AC ra dòng; áp DC….. được sử dụng rất nhiều.

Một trong những bộ transducer không thể thiếu là bộ transducer 0-5A ra 4-20mA. Đây là thiết bị chuyển đổi dòng xoay chiều 0-5A về dòng một chiều 4-20mA. Tuy nhiên, hầu hết các bộ chuyển đổi này chỉ có đèn cảnh báo chứ không được trang bị bộ hiển thị giá trị đo được. Do đó, bộ transducer 0-5A ra 4-20mA có hiển thị ra đời để đáp ứng yêu cầu trên. Trong bài viết này, tôi sẽ giới thiệu đến các bạn thiết bị trên cùng với ưu điểm vượt trội của nó.

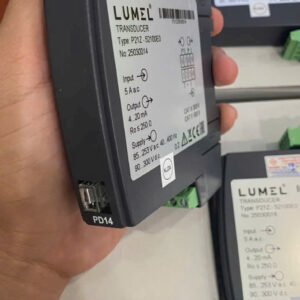

1. Transducer dòng từ TI sang 4-20mA gắn rail

Dòng điện của máy móc, động cơ trong dây chuyền sản xuất thường rất lớn. Do đó không có thiết bị nào đọc trực tiếp được mà phải sử dụng đến biến dòng (TI). Biến dòng sẽ có dòng thứ cấp là 1A hoặc 5A. Vì vậy các bộ transducer sẽ dễ dàng đọc dòng điện này và quy đổi sang 4-20mA để bạn đưa về PLC.

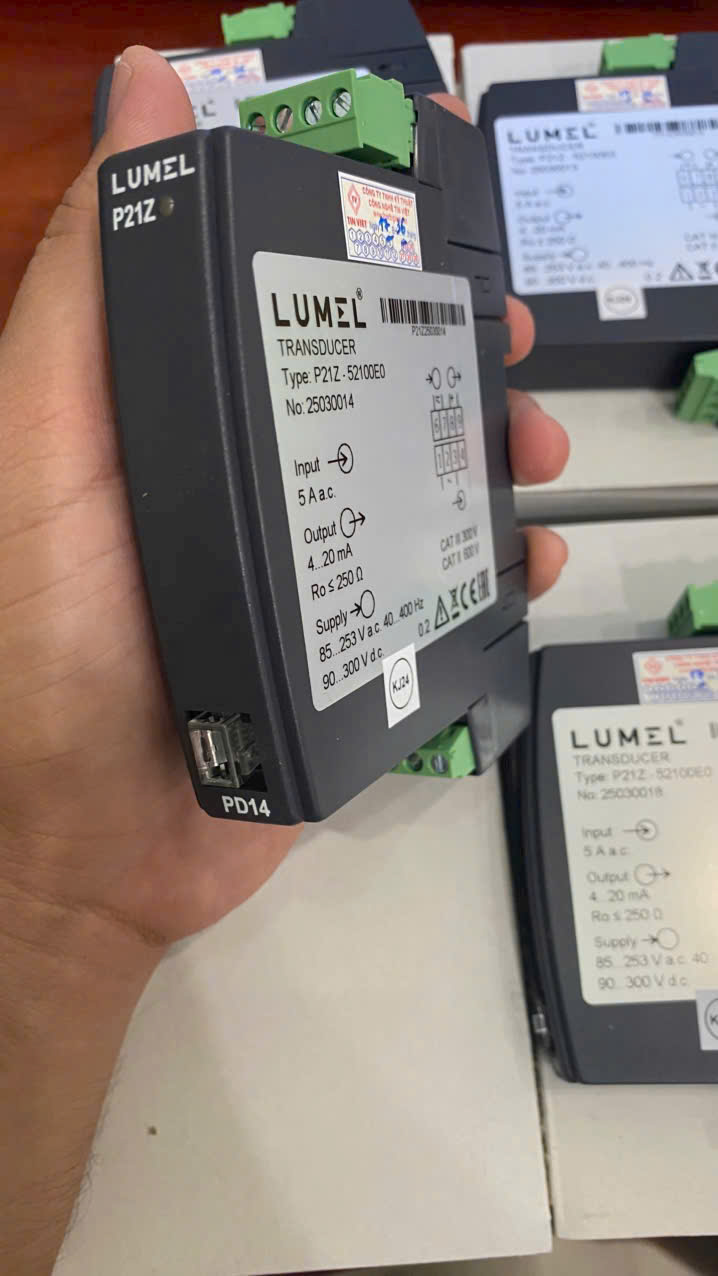

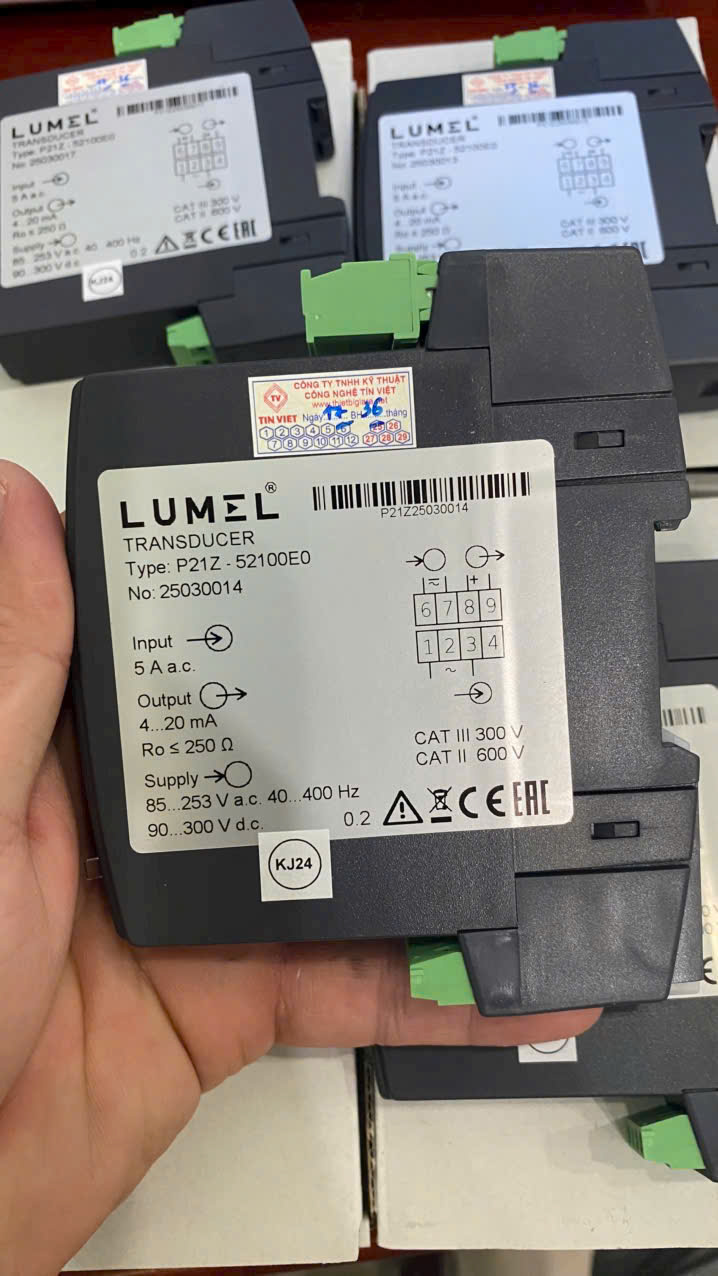

Bộ transducer P21Z của hãng Lumel cho phép cài đặt được thang đo là 1A hoặc 5A. Nếu các TI của bạn sử dụng là kiểu xxx/1A thì chỉ cần cài đặt input của P21Z là 1A. Ngược lại nếu sử dụng TI là xxx/5A thì không cần cài P21Z vì mặc định nó nhận input là 5A.

Bộ transducer này sử dụng nguồn cấp 220Vac nên bạn có thể lấy trực tiếp từ điện lưới. Tín hiệu ngõ ra 4-20mA 2 dây đưa về PLC và khai báo tỷ số tương ứng. Ví dụ TI là 1000/5A thì bạn cần khai báo trên PLC là 4-20mA sẽ tương ứng 0-1000A. Khi đó PLC sẽ hiển thị dòng điện khớp với dòng thực tế của tải.

2. Transducer dòng, áp 3 pha sang 4-20mA

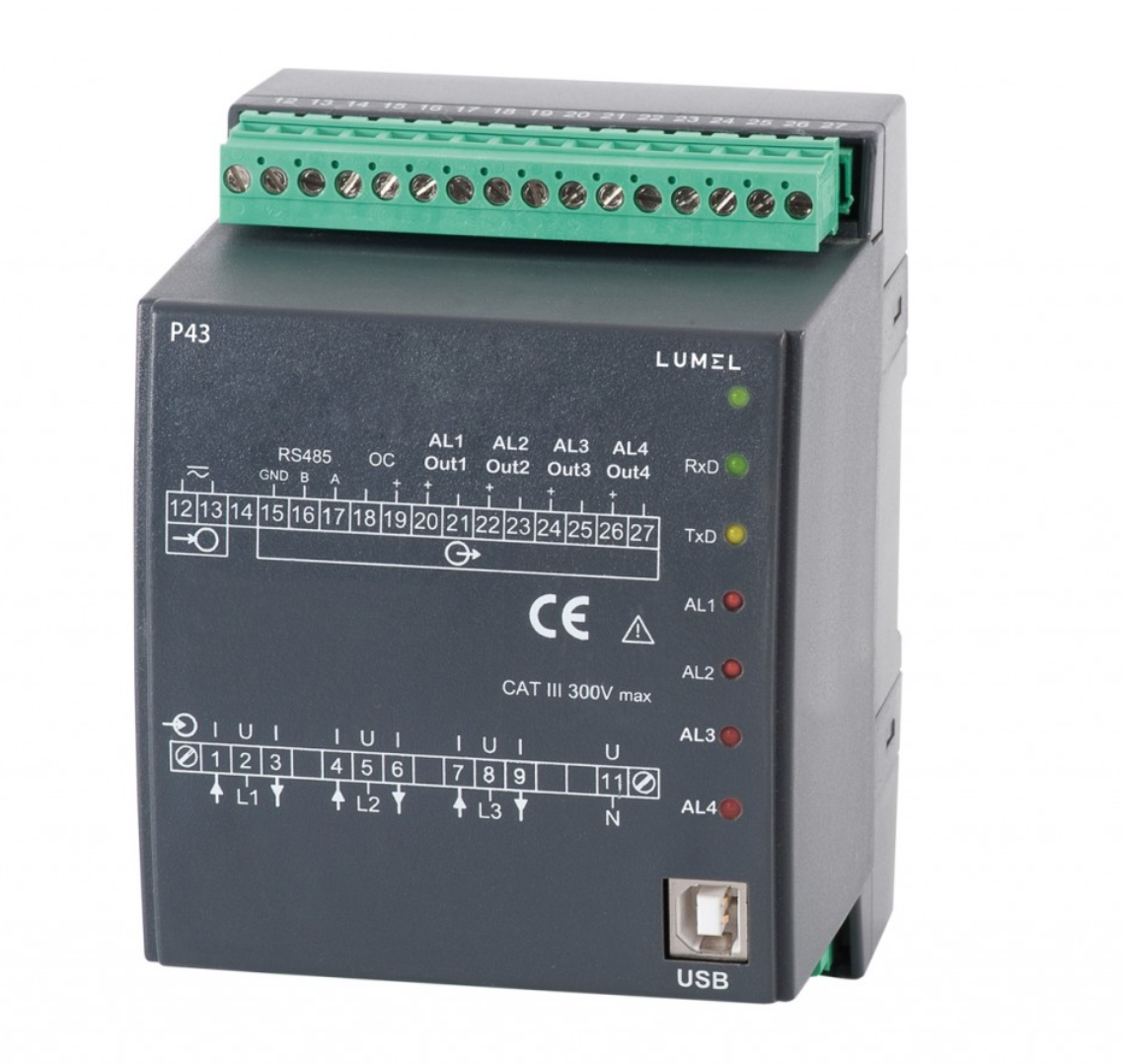

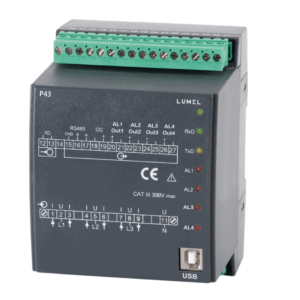

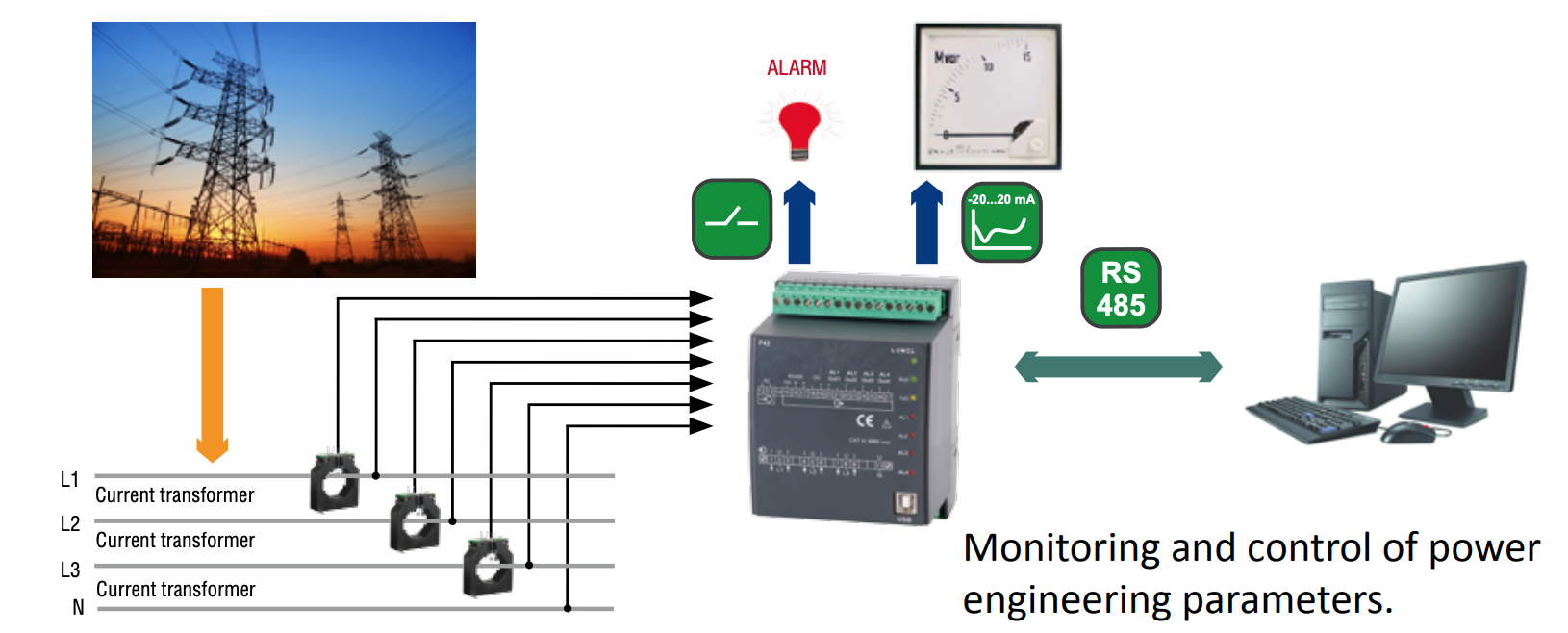

Nếu như bộ transducer P21Z chỉ có 1 ngõ vào cho điện 1 pha. Thì P43 lại có nhiều ngõ vào hơn và thường được sử dụng trong hệ thống điện 3 pha. Transducer P43 đọc được cùng lúc 3 dòng điện, 3 điện áp. Nó có thể đọc trực tiếp hoặc gián tiếp qua TU, TI. Đặc biệt ngõ ra của P43 có 4 ngõ ra analog 4-20mA, RS-485 và relay.

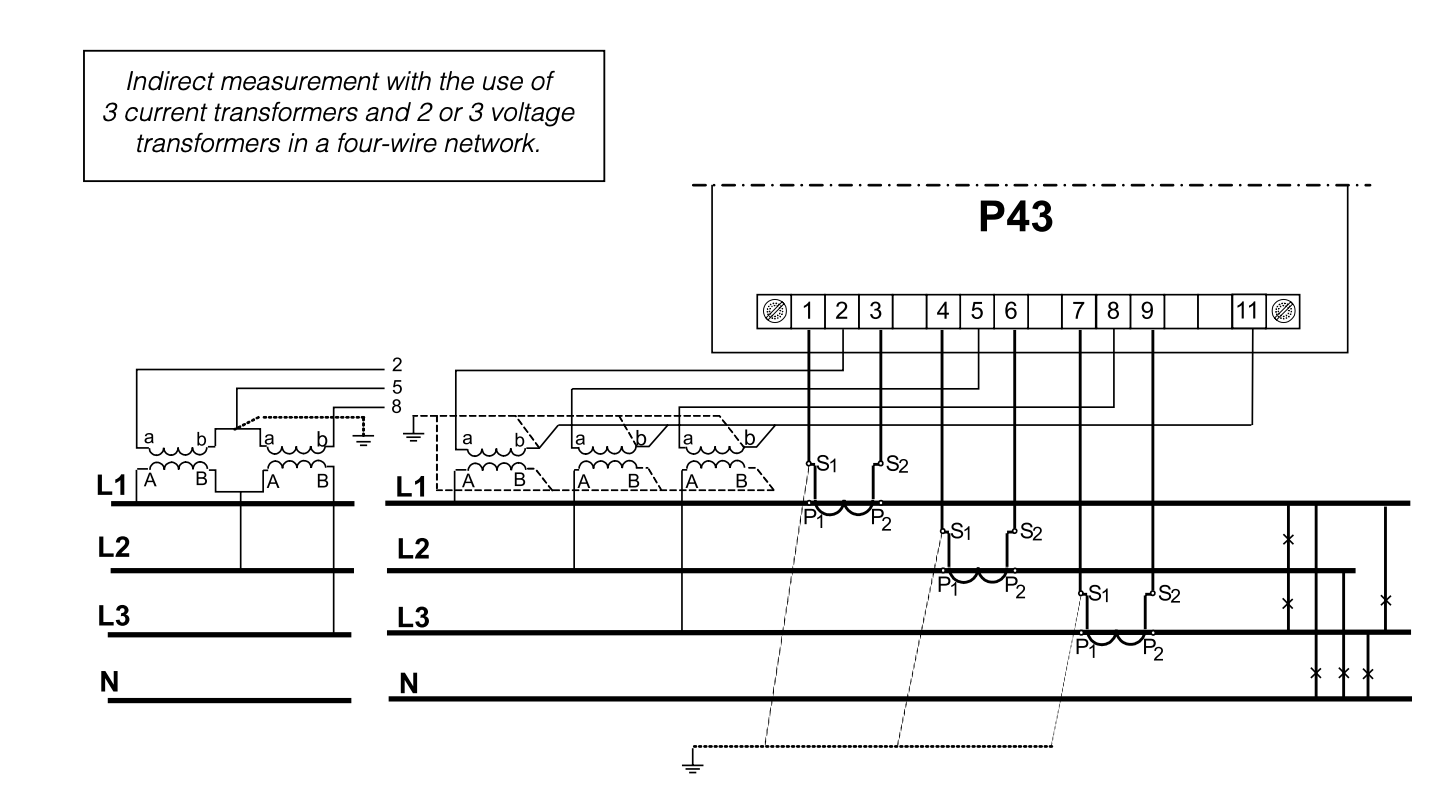

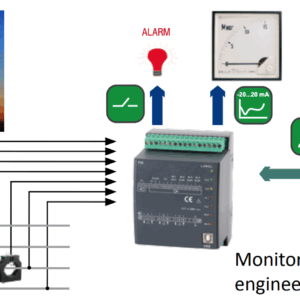

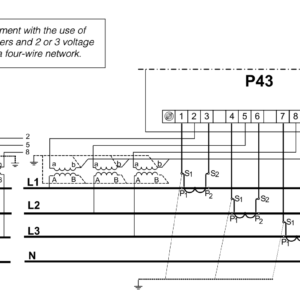

Nếu các bạn sử dụng TU, TI thì có thể tham khảo cách đấu dây như hình trên. Mô hình này thường là các trạm biến áp, nơi mà điện áp cao cần sử dụng đến các TU để đo gián tiếp điện áp của trạm.

Ngoài ra, bộ transducer P43 còn có thể tính được công suất, điện năng tiêu thụ trong hệ thống. Vì vậy bạn có thể sử dụng nó để giám sát công suất hoặc các thông số khác trong hệ thống điện 3 pha.

3. Bộ transducer 0-5A ra 4-20mA có hiển thị của Lumel – Ba Lan

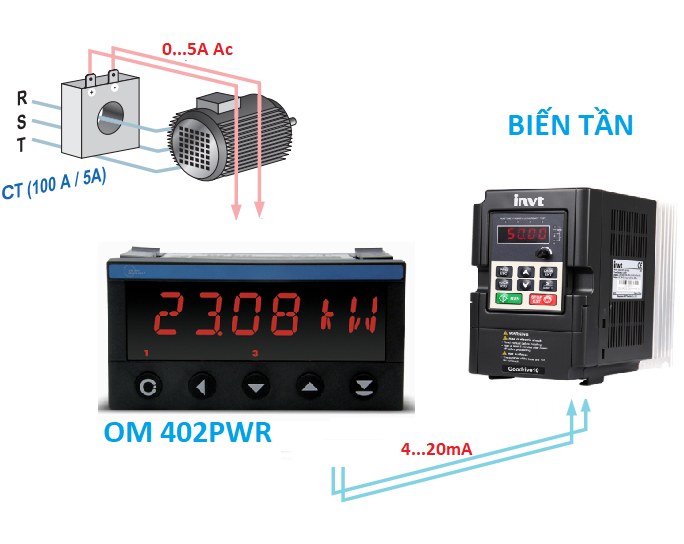

Bộ chuyển đổi 0-5A AC ra 4-20mA là thiết bị rất quen thuộc với chúng ta. Nó được sử dụng chung với các CT dòng (Current Transformer) 100A/5A, 50A/5A. Chức năng của nó là chuyển dòng 5A AC về 4-20mA đưa về biến tần điều khiển tốc độ động cơ. Bộ chuyển đổi này thường sẽ có LED cảnh báo quá dòng ở ngõ vào hay ở ngõ ra chứ không thể hiển thị được giá trị dòng hiện tại là bao nhiêu.

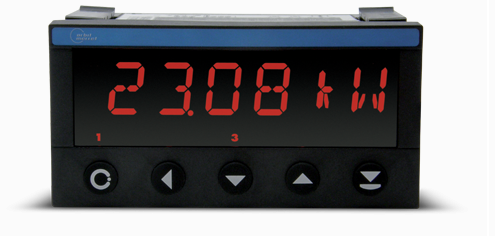

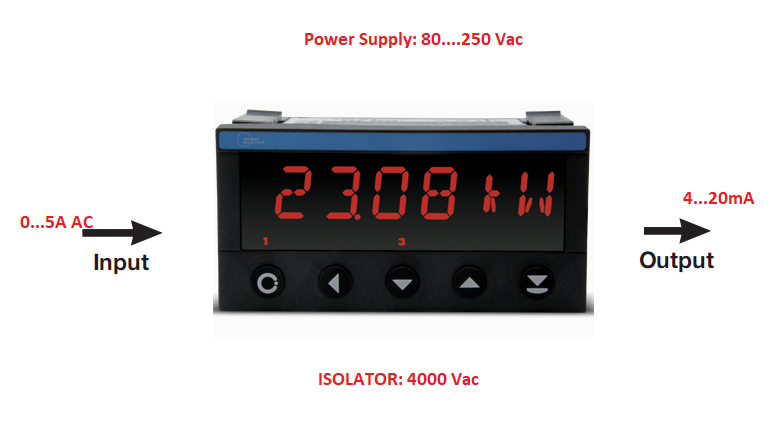

Trên thực tế, một số trường hợp chúng ta muốn biết được dòng đang đưa về tại bộ chuyển đổi có đúng 5A AC hay không ? Bắt buộc chúng ta sử dụng thêm một bộ hiển thị trung gian. Tuy nhiên điều này rất tốn kém và hệ thống phức tạp hơn. Vì thế, một giải pháp khác hiện quả hơn là sử dụng luôn bộ chuyển đổi 0-5A ra 4-20mA có màn hình hiển thị. Bộ transducer 0-5A ra 4-20mA có hiển thị tại chỗ với 5 LED màu đỏ cao 14mm như hình trên.

Bộ transducer 0-5A ra 4-20mA model N20Z Plus của Lumel – Ba Lan được thiết kế nhỏ gọn thích hợp gắn trên tủ điện. Chúng ta còn có thể gọi nó là bộ hiển thị dòng 0-5A AC có ngõ ra 4-20mA.

4. Thông số kỹ thuật của màn hình transducer 0-5A ra 4-20mA N20Z Plus

Ưu điểm của bộ transducer 0-5A ra 4-20mA có hiển thị là hiển thị được 5 LED cao 14mm và có dấu chấm để ngăn cách giữa phần nguyên và phần thập phân. Ngoài ra, nó còn có ô hiển thị được các ký tự đơn vị như A, mA, V….. Thêm vào đó, thiết bị này còn được trang bị isolator 4000VAC đảm bảo cách lý chống nhiễu rất tốt. Ngoài ngõ ra analog 4-20mA/0-10V thì bộ chuyển đổi 0-5A AC này còn có 2 ngõ ra relay và cổng truyền thông Modbus RTU (RS485).

Thông số kỹ thuật của bộ transducer 0-5A ra 4-20mA N20Z Plus như:

• Nguồn cung cấp: 220Vac, 24Vdc
• Ngõ vào: 0-1A AC, 0-5A AC
• Ngõ ra analog: 4-20mA, 0-20mA, 0-10V, 0-5V, 0-2V
• Ngõ ra relay: 2xrelay
• Ngõ ra digital: Modbus RTU
• Sai số: 0.5%
• Thời gian đáp ứng: <10ms
• Cách ly: 4000VAC
• Màn hình hiển thị: 5 LED 14mm có 3 màu
• Nhiệt độ làm việc: -20…+85ºC
• Thời gian bảo hành: 3 năm
• Kích thước: 96x48mm
• Xuất xứ: Lumel – Ba Lan

5. Bộ đo công suất tiêu thụ 1 pha có ngõ ra Rơ le, Modbus, Analog

Đối với ứng dụng chuyển đổi 0-5Aac hoặc 0-1Aac ra 4-20mA thì đa số các nhà máy hiện nay sẽ chọn bộ transducer gắn trên tủ điện. Rất ít trường hợp dùng đến màn hình hiển thị vì giá nó đắt hơn và chiếm nhiều không gian của tủ điện hơn. Thông thường để giám sát các thông số của điện lưới thì chúng ta sẽ sử dụng bộ đo công suất điện như hình trên.

Bộ đo công suất điện 1 pha này sẽ có đầy đủ các chức năng hơn và hiển thị luôn được công suất tiêu thụ của tải. Như vậy khi sử dụng model N32P để đo công suất và giám sát dòng; áp của điện lưới là phù hợp nhất. Bên cạnh ngõ ra analog thì đồng hồ đo công suất này còn có ngõ ra Modbus RTU để hỗ trợ giám sát từ xa và ngõ ra Rơ le để cảnh báo qua đèn còi tại chỗ.

Model N32P được trang bị 2 dòng LED hiển thị độc lập. Trong đó có hàng LED phụ sẽ hiển thị các đèn cảnh báo và hiển thị đơn vị A, W, V… Các chức năng hiển thị của bộ đo công suất tiêu thụ điện 1 pha N32P bao gồm:

• Điện áp
• Dòng điện
• Công suất hiệu dụng, công suất phản kháng, công suất biểu kiến (P, Q, S)
• Cos φ, tg φ
• Tần số
• Điện năng tiêu thụ hiệu dụng, điện năng tiêu thụ phản kháng, điện năng tiêu thụ biểu kiến (Ep, Eq, Es)
• THD
• Công suất hiệu dụng theo chu kỳ 15 phút

Màn hình có sẵn nút nhấn giúp chúng ta dễ dàng cài đặt và bấm xem các thông số của điện lưới. Do đó thiết bị này được sử dụng rất phổ biến hiện nay, đặc biệt là ở các nhà máy lớn có hệ thống tủ điện nhiều.

6. Nơi nào bán các bộ transducer 0-1A 0-5A ra 4-20mA 0-10V uy tín ?

Với nhều ưu điểm vượt trội, bộ transducer 0-5A ra 4-20mA có hiển thị dần dần thay thế các bộ chuyển đổi dòng 0-5A AC ra 4-20mA thông thường. Xét về giá thì model có hiển thị giá cao hơn không nhiều nhưng có thể chức năng hiển thị, ngõ ra relay, ngõ ra RS232, RS485, Modbus….

Tuy nhiên không phải lúc nào chúng ta cũng cần đến loại có màn hình hiển thị. Phần lớn các ứng dụng hiện nay đều sử dụng loại Transducer 0-1A AC hoặc 0-5A AC để đưa tín hiệu từ CT dòng về PLC, biến tần. Do đó bạn cũng có thể tham khảo thêm bộ Transducer KHÔNG có màn hình hiển thị tại đây => BỘ CHUYỂN ĐỔI 0-1A 0-5A RA 4-20MA

Thietbigiare.net tự hào là đơn vị chuyên cung cấp các bộ transducer 0-1A, 0-5A ra 4-20mA giá rẻ của hãng Lumel. Tất cả các thiết bị của Lumel đều được bảo hành 1 đổi 1 trong vòng 3 năm. Do đó các bạn có thể an tâm sử dụng mà không cần lo lắng về chất lượng, sự ổn định của thiết bị. Để biết thêm chi tiết hoặc báo giá về thiết bị này xin vui lòng liên hệ:

Công ty TNHH Kỹ thuật Công nghệ Tín Việt

Hotline/Zalo: 0868 31 39 86 (Mr. Dương)

Email: admin@tinviet-tech.com

Website: thietbigiare.net
