Bộ Đo Công Suất Điện 1 Chiều

Bộ đo công suất điện 1 chiều DC là một thành phần không thể thiếu tại các trụ sạc xe điện. Thiết bị này sẽ đo công suất và tính điện năng tiêu thụ của các lần sạc xe. Từ đó giúp việc kiểm soát điện tiêu thụ và thanh toán hiệu quả hơn. Vậy nguyên lý hoạt động và cách đấu nối như thế nào ? Chức năng cụ thể của bộ này ra sao ? Các câu hỏi trên sẽ được giải đáp qua bài viết này. Mời các bạn xem qua nhé.

1. Cách đấu nối dây cho bộ đo công suất điện 1 chiều DC

Đối với điện một chiều, để tính được công suất thì chúng ta phải biết được dòng điện và hiệu điện thế (điện áp). Ta có công thức tính công suất điện DC như sau:

P = U.I

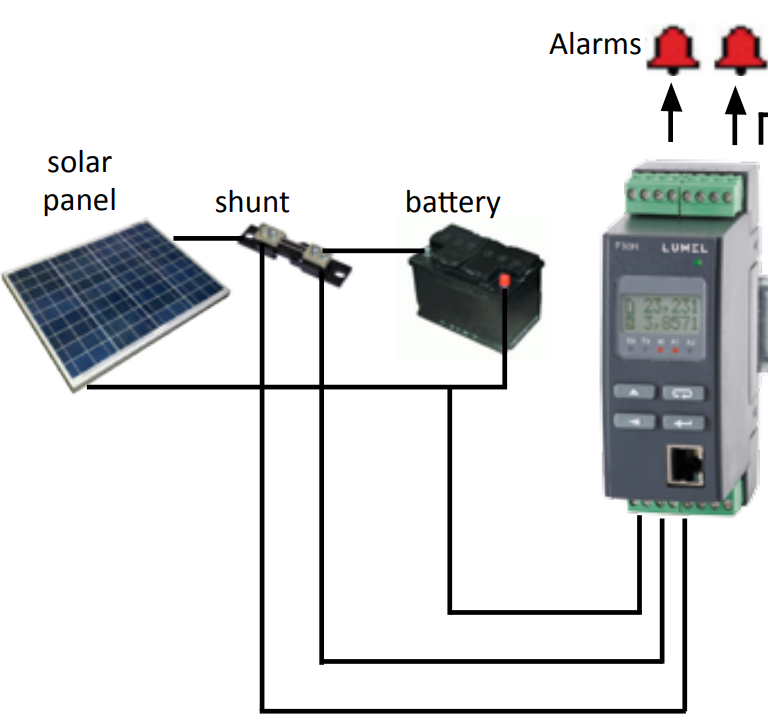

Do đó bộ đo công suất điện 1 chiều này phải được đấu nối vào hệ thống làm sao đảm bảo nó đo được 2 thông số trên. Đối với điện áp thì nó sẽ đo trực tiếp từ hệ thống điện DC của các bạn. Còn để đo dòng điện thì nó sẽ đo gián tiếp qua shunt. Sơ đồ đấu dây như bên dưới:

Việc đo dòng điện qua điện trở shunt này khác so với hệ thống điện xoay chiều. Trong hệ thống điện AC chúng ta sẽ dùng biến dòng (TI, CT). Xét về chức năng thì cả 2 thiết bị này giống nhau là đều đo dòng điện. Đối với biến dòng thì sẽ có lổ để xỏ dây nguồn qua nên lắp đặt đơn giản. Còn shunt thì các bạn phải đấu nối tiếp. Có nghĩa là từ dây dương (+) đấu qua shunt và từ shunt đấu về accu.

2. Bộ đo đếm điện năng tiêu thụ trong điện 1 chiều DC

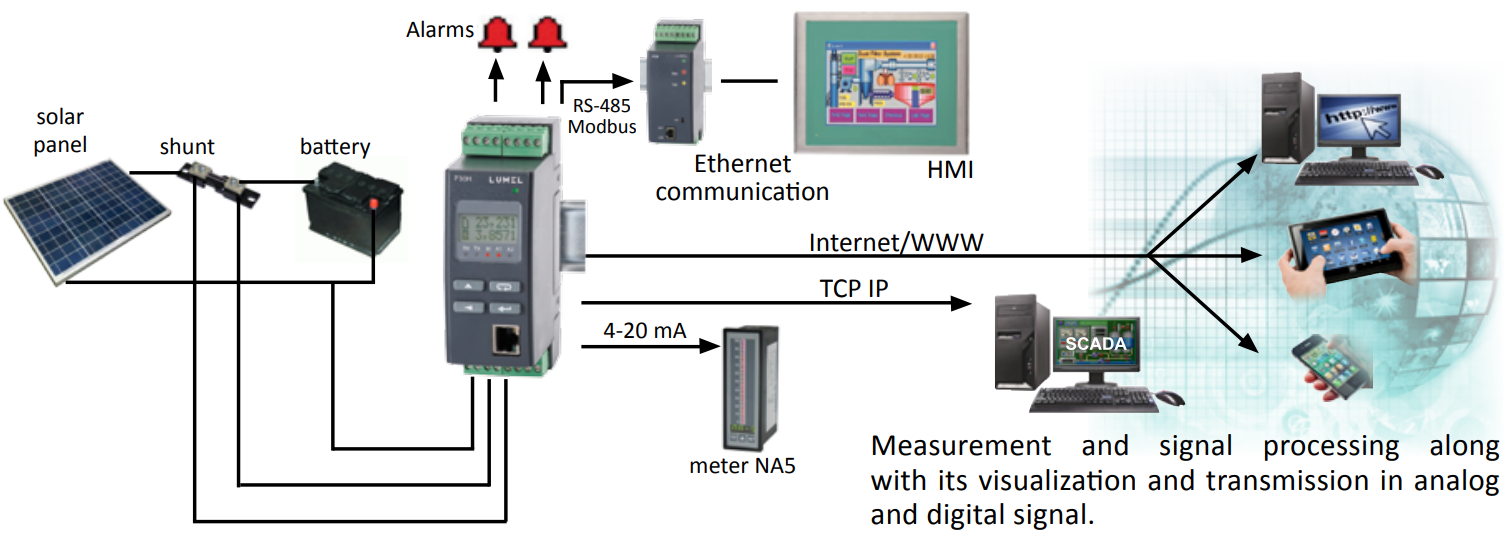

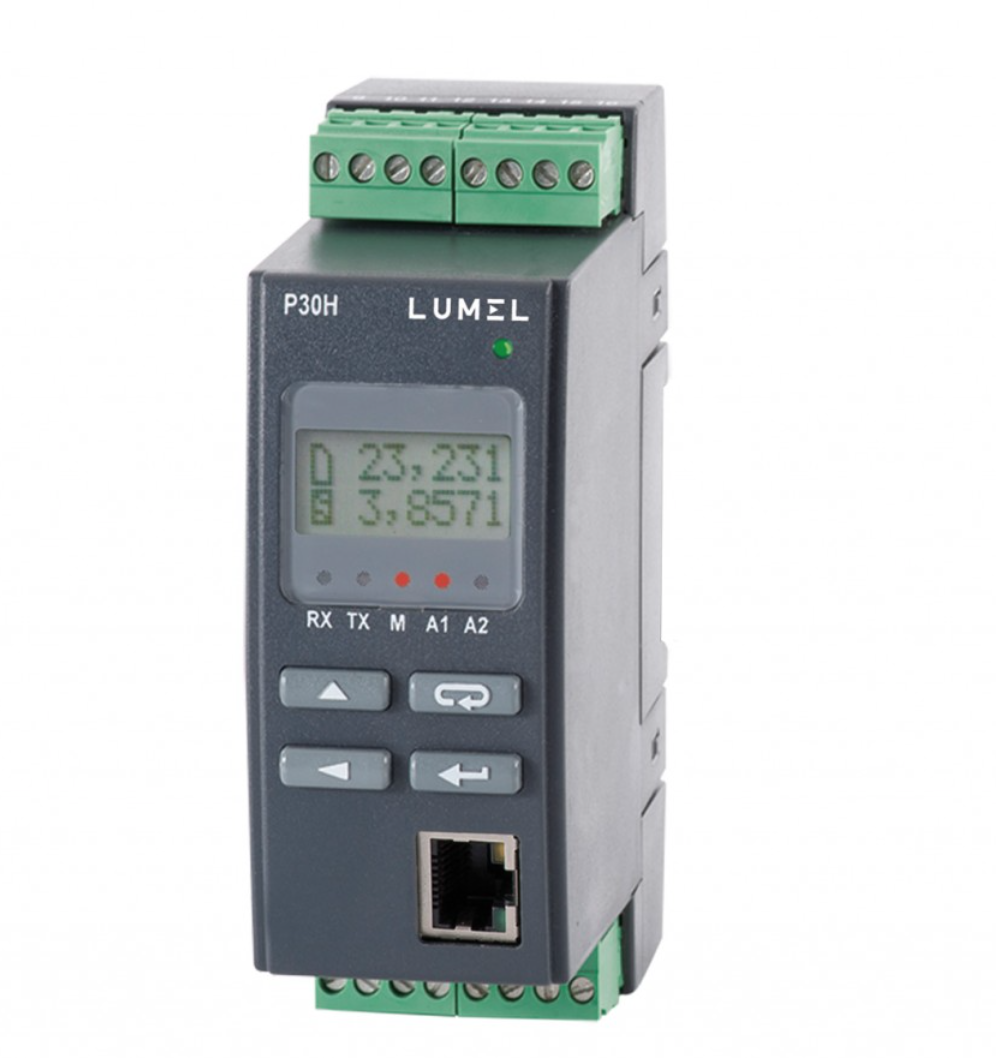

Ngoài chức năng đo công suất thì bộ P30H còn có thể đo điện năng tiêu thụ của hệ thống điện DC. Tính năng này rất hữu ích giúp cho việc kiểm soát điện năng hiệu quả hơn. Một số ứng dụng mà các bạn có thể dễ dàng bắt gặp sự hiện diện của P30H như:

♦ Đo điện năng tiêu thụ của trụ sạc xe điện

Đặc biệt là trong hệ thống sạc công cộng cho xe điện. Trạm sạc cần phải có thiết bị đo lượng điện tiêu thụ (kWh) để tính phí cho khách hàng. Do đó bộ đo điện năng tiêu thụ P30H rất cần thiết cho trạm sạc.

♦ Đo điện năng tiêu thụ của tàu metro

Hệ thống metro cũng sử dụng điện 1 chiều cho động cơ. Thế nên việc xác định công suất, lượng điện sử dụng cũng rất cần thiết. Động cơ kéo tàu metro số 1 Bến Thành – Suối Tiên sử dụng điện áp từ 750V đến 1500V. Đặc thù của nó là điện áp cao nên cần sử dụng thêm điện trở ngoài nếu bạn sử dụng bộ đo đếm P30H của LUMEL.

♦ Kiểm soát dòng sạc vào ắc qui của điện gió

Các turbin gió được thiết kế có công suất từ vài trăm kW đến vài MW. Hiện nay theo nhiều tài liệu công bố thì công suất cực đại của một tua bin gió là khoảng 10MW. Mặc dù turbin gió tạo ra điện xoay chiều AC từ năng lượng gió. Tuy nhiên để lưu trữ thì phải chuyển đổi điện AC về điện 1 chiều DC và lưa vào ắc qui. Vì vậy một số trường hợp chúng ta cần kiểm soát dòng sạc vào ắc qui. Khi đó sẽ cần sử dụng đến bộ P30H này.

♦ Đo điện năng tiêu thụ của điện mặt trời

Hiện nay các hệ thống điện mặt trời áp mái đều có tích hợp theo dõi qua App điện thoại. Nhưng đối với hệ thống cấp điện cho sản xuất, kinh doanh thì việc theo dõi điện năng của từng thiết bị hết sức cần thiết. Chính vì vậy mà sử dụng bo do cong suat dien 1 chieu P30H là phù hợp.

3. Thiết bị đo công suất điện 1 chiều đo được điện áp và dòng điện tối đa bao nhiêu ?

Việc xác định thông số này sẽ giúp các bạn đánh giá được nó có phù hợp với hệ thống của mình hay không. Các hệ thống điện mặt trời, điện gió hiện nay có công suất rất lớn. Đặc biệt là đối với các hệ thống thương mại. Công suất có thể lên đến đơn vị mega-watt (MW). Vậy bộ đo công suất điện 1 chiều mã hiệu P30H của LUMEL có thể đo được đến bao nhiêu ?

♦ Điện áp tối đa

P30H đo được điện áp từ -10V….1000Vdc. Điện áp tối đa mà nó đo được là 1000V hay 1kV. Cụ thể như sau:

• Đo trực tiếp điện áp từ -10…300Vdc
• Đo gián tiếp qua bộ D5: 301….1000Vdc

♦ Dòng điện tối đa

Dòng điện sẽ được đo gián tiếp qua shunt. Do đó thang đo của nó sẽ rộng hơn và chịu được tải lớn hơn. Cụ thể như sau:

• -18000A……18000A
• Tương ứng shunt: -180mV….180mV

Khi cài đặt, các bạn chỉ cần khai báo đúng tỷ số này để P30H quy đổi cho chính xác.

♦ Công suất tối đa

Công suất mà bộ P30H đo sẽ phụ thuộc vào điện áp của hệ thống mà bạn sử dụng. Cụ thể như sau:

• Điện áp 12V: -75…225 kW
• Điện áp 48V: -150…864 kW
• Điện áp 100V: -0,15…1,8 MW
• Điện áp 250V: -0,15…4,5 MW
• Điện áp 600V: -0,3…9 MW
• Điện áp 1000V: -0,6…18 MW

♦ Điện năng tiêu thụ tối đa

Điện năng tiêu thụ mà bộ P30H đo được từ 0….99 999 999,9 kWh

4. Các cổng giao tiếp có trên bộ đo công suất điện DC mã P30H

Để theo dõi công suất của hệ thống DC thì có nhiều phương thức. Bộ đo công suất P30H chỉ đóng vai trò là thiết bị đo đếm. Vì vậy bắt buộc P30H phải có cổng giao tiếp và hỗ trợ các giao thức với các thiết bị, phần mềm khác như: HMI, SCADA, BMS, PC….

Ngoài ra bộ đo công suất P30H còn có ngõ ra dạng relay để cảnh báo tại chỗ. Các bạn có thể cài đặt ngưỡng để cảnh báo quá tải trên hệ thống.

Các cổng giao tiếp có trên P30H như:

• RS-485
• Analog 4-20mA
• Ethernet
• Relay

Các giao thức có trên P30H như:

• Modbus TCP/IP
• HTTP
• FTP
• CANopen
• DHCP

5. Phụ kiện đi kèm theo bộ đo điện năng tiêu thụ điện 1 chiều

♦ Điện trở shunt

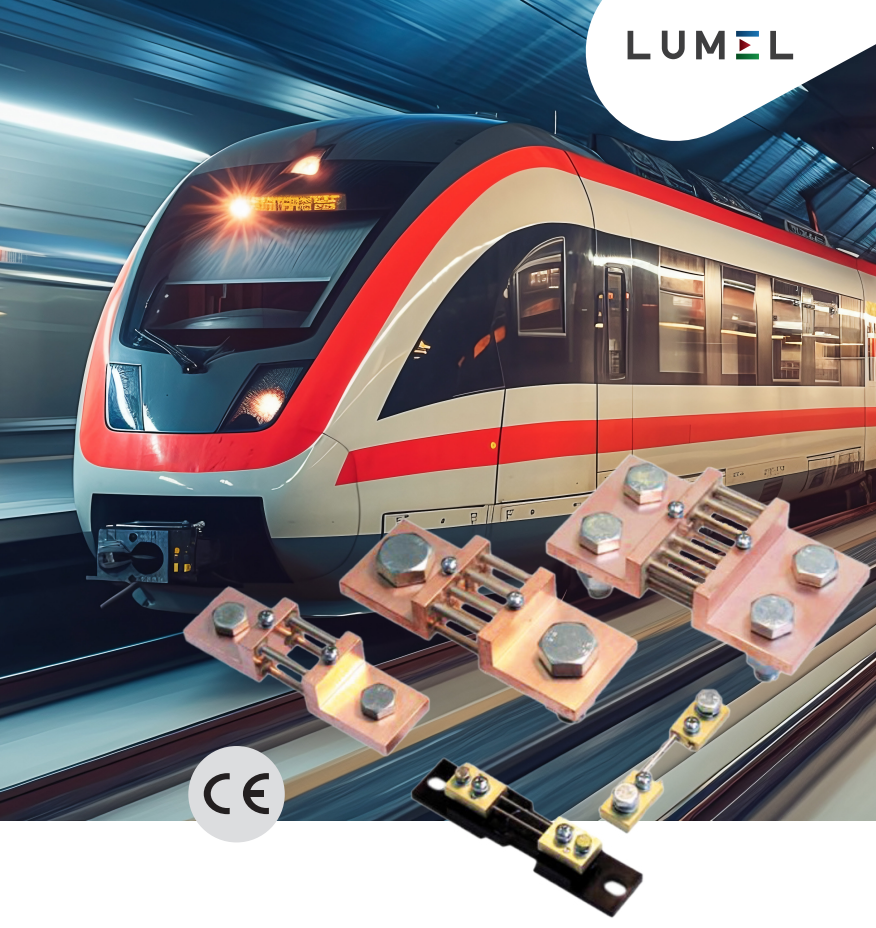

Phụ kiện không thể thiếu là điện trở shunt để đo dòng điện DC. Các bạn có thể mua riêng shunt hoặc mua shunt của hãng LUMEL. Các bạn cần chọn loại shunt phù hợp với dòng điện tối đa trong hệ thống của bạn.

Ví dụ: dòng điện tối đa hệ thống là 200A thì bạn có thể chọn shunt 200A/50mV hoặc 200A/75mV. Khi cài đặt trên P30H, các bạn chỉ cần khai báo đúng tỷ số này là được.

♦ Điện trở bổ sung D5

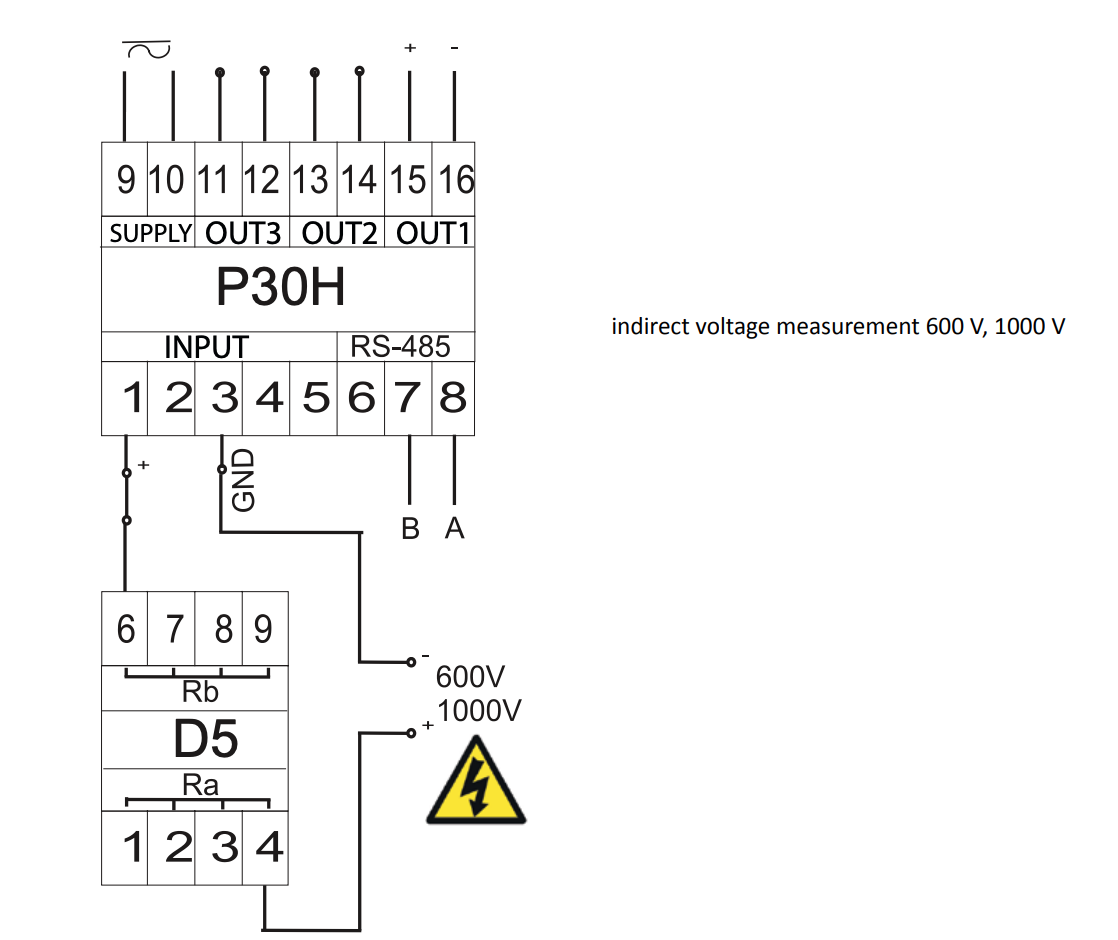

Nếu các bạn sử dụng P30H để đo công suất điện một chiều với điện áp 600V hoặc 1000V thì sẽ phải mua thêm điện trở D5. Điện trở này được thiết kế riêng cho P30H và giúp nó đo được điện áp cao.

Tuy nhiên nếu chỉ đo điện áp thông thường như 110Vdc, 250Vdc thì sẽ không cần đến điện trở D5 này. Các bạn đấu trực tiếp và đo điện áp đối với điện áp phổ thông đó.
