Cảm biến áp suất là thiết bị rất quen thuộc và được sử dụng rất nhiều trong nhà máy. Nó được gắn trên đường ống nước để đo áp suất và đưa tín hiệu về biến tần điều khiển máy bơm. Hay trong bồn chứa, tank chứa nguyên liệu cũng cần lắp sensor để để theo dõi áp suất trong tank đó. Thông thường tín hiệu của cảm biến áp suất sẽ được đưa về biến tần, PLC để phục vụ điều khiển hoặc giám sát cảnh báo.

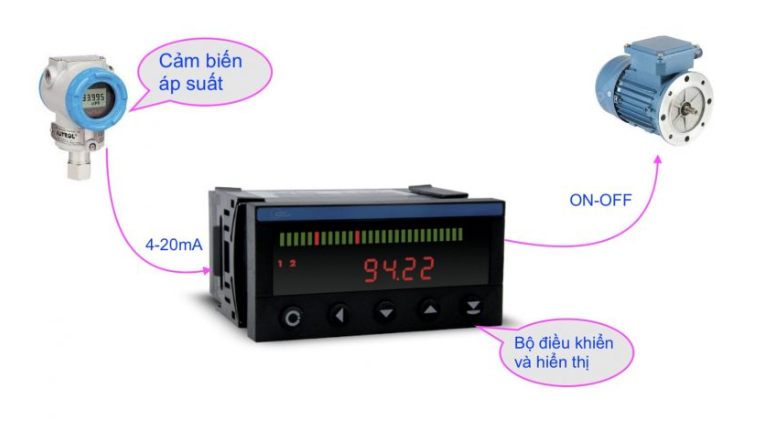

Tuy nhiên, trong một số trường hợp chúng ta cần điều khiển đóng/ngắt máy bơm trực tiếp mà không cần qua biến tần. Hay đơn giản là chúng ta muốn xem giá trị áp suất trên đường ống hiện tại là bao nhiêu thì phải sử dụng đến bộ điều khiển tín hiệu áp suất như hình trên.

1. Bộ điều khiển tín hiệu áp suất 4 rơ le mã N32U

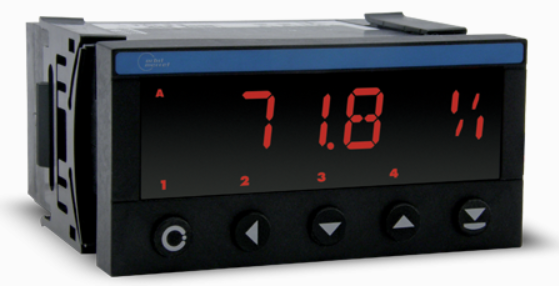

Trên thị trường hiện nay có rất nhiều loại màn hình để hiển thị áp suất. Nhưng để tìm được màn hình có 4 ngõ ra rơ le để điều khiển On/Off cùng lúc 4 thiết bị thì rất hiếm. Đó là lý do mà tôi quyết định giới thiệu đồng hồ N32U của hãng Lumel trong bài viết này.

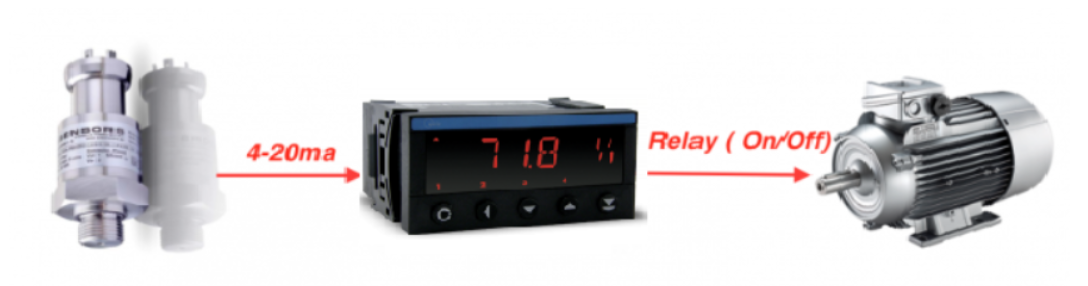

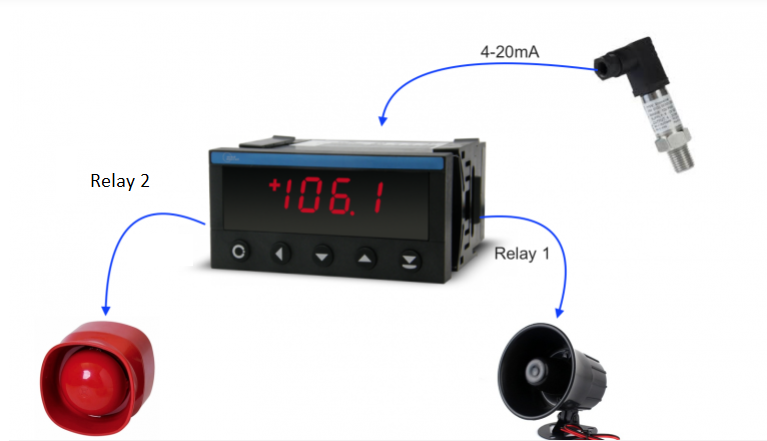

Khi cần điều khiển đóng ngắt với cảm biến áp suất chúng ta sử dụng thêm bộ hiển thị và có chức năng điều khiển. Chúng ta có thể cài đặt đóng ngắt rơ le khi áp suất đạt đến ngưỡng nào đó. Ví dụ cảm biến áp suất có dãy đo 0-10bar. Khi đấu tín hiệu vào đồng hồ N32U của Lumel thì chúng ta có thể cài đặt 4 ngưỡng để điều khiển On-Off 4 thiết bị khác nhau. Như có thể dùng 2 relay để On/Off chuông đèn báo động và 2 relay còn lại để điều khiển đóng/mở bơm.

Bộ điều khiển tín hiệu áp suất N32U sử dụng nguồn cấp 220Vac hoặc 24Vdc. Với khả năng chống nhiễu đến 4000VAC. Ngoài ra màn hình hiển thị to, rõ, kích thước LED lớn và khả năng hiển thị 6 LED. Vì thế thiết bị này hoàn toàn phù hợp với tất cả dãy áp suất hiện nay. Ngoài ra, thiết bị này còn có thể giao tiếp qua cổng Modbus để đưa về hiển thị trên máy tính. Đặc biệt N32U còn có 1 ngõ ra analog 4-20mA/0-10V để chúng ta đưa về PLC, biến tần. Thật sự rất hiếm có đồng hồ nào hỗ trợ đầy đủ những tín hiệu giám sát, điều khiển như N32U.

2. Thông số kỹ thuật của thiết bị hiển thị điều khiển áp suất giá rẻ N32U

Với nhiều ưu điểm kỹ thuật vượt trội, cộng với giá thành cạnh tranh nên màn hình hiển thị điều khiển áp suất N32U được các nhà máy sử dụng rất nhiều. Model này được sản xuất tại Ba Lan nên độ bền cao, độ chính xác rất cao, thời gian đáp ứng cực nhanh và đáp ứng mọi yêu cầu khắc khe nhất trong công nghiệp.

Một vài thông số kỹ thuật của bộ điều khiển tín hiệu áp suất N32U của hãng Lumel như:

• Bộ điều khiển đọc các tín hiệu từ cảm biến dạng: 4-20mA, 0-10v, 0-20mA, 0-5v, 1-5v, 2-10v
• Ngõ ra điều khiển dạng relay có 4 relay 5A/250Vac
• Có ngõ ra tín hiệu analog: 4-20mA, 0-10v
• Thiết bị sử dụng nguồn điện: 220Vac hoặc nguồn điện một chiều 24Vdc
• Màn hình hiển thị 6 LED có thể hiển thị giá trị áp suất lên đến 999999
• Có khu vực hiển thị đơn vị áp suất riêng biệt. Hỗ trợ các dạng như: bar, psi, kg, kg/cm2…
• Sai số hiển thị của bộ điều khiển chỉ 0.1%
• Ngõ ra truyền thông: Modbus RTU (RS-485)
• Đặc biệt có ngõ ra 24Vdc để cấp nguồn nuôi cho sensor áp suất
• Nhiệt độ làm việc: -25ºC…+55ºC
• Kích thước: 96 x 48mm
• Bảo hành 1 đổi 1 trong vòng 36 tháng
• Hãng sản xuất: Lumel
• Xuất xứ: Ba Lan/EU

3. Một số bộ hiển thị điều khiển tín hiệu áp suất giá rẻ khác

Ngoài bộ điều khiển áp suất đa năng N32U thì hãng Lumel – Ba Lan còn một số bộ hiển thị áp suất rẻ hơn và ít chức năng điều khiển hơn. Để đáp ứng nhu cầu ngày càng đa dạng của khách hàng. Lumel cho ra mắt thêm đồng hồ mã N21 như hình bên dưới.

Điểm tạo ra sự khác biệt của đồng hồ N21 chính là sử dụng công nghệ OLED thay vì LED 7 đoạn như N32U. Công nghệ OLED giúp màn hình hiển thị sắc nét, dễ quan sát. Ngoài ra mã N21 này còn có cột nằm ngang hiển thị phần trăm giúp chúng ta dễ dàng giám sát hơn. Tuy nhiên để giảm giá thành cho sản phẩm thì Lumel đã cắt đi các chức năng điều khiển và chỉ chừa lại 1 ngõ ra rơ le mà thôi. Do đó nếu như các bạn cần một loại màn hình hiển thị áp suất không yêu cầu nhiều về tính năng điều khiển thì có thể cân nhắc lựa chọn mã N21 này.

Bên cạnh 2 bộ điều khiển dạng truyền thống như trên thì Lumel còn có dạng điều khiển PID. Với chức năng điều khiển PID, chúng ta có thể điều khiển qua chế độ manual hoặc thay đổi ngưỡng On-Off một cách nhanh chóng qua nút nhấn trên màn hình. Bộ điều khiển áp suất PID mã RE72 được nhiều nhà máy sử dụng hiện nay.

Model RE72 được thiết kế dạng vuông vức 48x48mm. Màn hình được chia ra làm 2 phần riêng biệt. Phần trên là hiển thị giá trị áp suất hiện tại còn bên dưới hiển thị ngưỡng setup. Đồng hồ RE72 này cũng có 2 ngõ ra relay + 1 ngõ ra analog.

Tóm lại, dựa vào mục đích sử dụng như thế nào mà chúng ta chọn bộ điều khiển tín hiệu áp suất cho phù hợp. Hãy liên hệ với chúng tôi để được tư vấn giải pháp phù hợp nhất cho bạn.
