Bộ Hiển Thị Điều Khiển Áp Suất

Hiện nay các bộ hiển thị tín hiệu được sử dụng rộng rãi trong các nhà máy. Các bộ hiển thị được thiết kế ngày càng nhỏ gọn nhưng vẫn đầy đủ chức năng và giá thành ngày càng thấp. Trong một số ứng dụng như đo áp suất, nhiệt độ thì rất cần đến các bộ hiển thị này. Bộ điều khiển áp suất vừa có chức năng hiển thị giá trị áp suất và vừa có thể lấy được tín hiệu điều khiển.

Sử dụng bộ hiển thị áp suất giúp chúng ta theo dõi được áp suất đường ống và phát hiện bất thường để có phương án xử lý kịp thời. Đối với các loại cảm biến áp suất phổ thông giá rẻ thì sẽ không có bộ hiển thị sẵn trên cảm biến. Do đó, chúng ta nên sử dụng thêm một bộ hiển thị để dễ dàng giám sát hệ thống. Trong bài viết này tôi sẽ giới thiệu cho các bạn một thiết bị hiển thị chuyên dùng cho cảm biến áp suất có các ưu điểm như:

• Hiển thị 6 LED to rõ, dễ quan sát
• Có hiển thị đơn vị: bar, kg, psi…
• Điều khiển On Off qua 4 Rơ le
• Có tín hiệu ngõ ra Modbus RTU
• Có ngõ ra 4-20mA, 0-10V để đưa về biến tần, PLC
• Kích thước nhỏ gọn, dễ cài đặt qua nút nhất trên màn hình
• Đặc biệt thời gian bảo hành lên đến 3 năm

1. Nguyên lý hoạt động của bộ hiển thị điều khiển áp suất

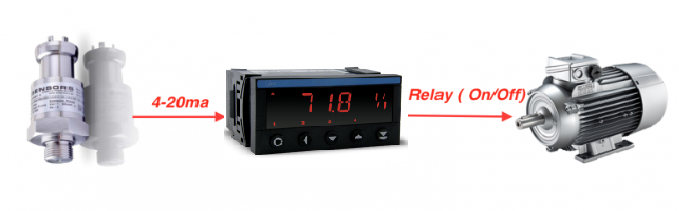

Giống như tên gọi của nó, bộ hiển thị và điều khiển áp suất vừa hiển thị giá trị áp suất và vừa có thể xuất ra tín hiệu điều khiển. Như hình trên, chúng ta có thể thấy được nguyên lý hoạt động khá đơn giản của thiết bị.

Ở ngõ vào, bộ hiển thị sẽ nhận tín hiệu 4-20mA hoặc 0-10V từ cảm biến áp suất. Sau đó, bộ hiển thị sẽ xử lý và quy đổi nó thành giá trị số thập phân để hiển thị. Chúng ta có thể cài đặt kiểu hiển thị là dạng phần trăm, số thập phân tùy ý…..

Ở ngõ ra, bo hien thi dieu khien ap suat sẽ chuyển tiếp tín hiệu ngõ vào 4-20mA/0-10V đến ngõ ra analog. Còn đối với ngõ ra relay, chúng ta sẽ cài đặt ngưỡng đóng/ngắt dựa trên tín hiệu ngõ vào. Một ví dụ cụ thể của ứng dụng đóng ngắt bằng relay như sau:

• Cảm biến áp suất có dải đo 0-10 bar và ngõ ra là 4-20mA.
• Set point mong muốn là 7.5 bar ~ 16mA
• Cài đặt trên bộ hiển thị khi tín hiệu ngõ ra ≥16mA sẽ đá relay
• Kết nối ngõ ra relay của bộ hiển thị điều khiển áp suất với thiết bị muốn đóng/ngắt

Như vậy, việc điều khiển đóng/ngắt qua màn hình hiển thị áp suất là hết sức đơn giản. Còn đối với ngõ ra analog thì đơn giản hơn vì bộ hiển thị đóng vai trò chuyển tiếp tín hiệu analog. Chúng ta chỉ cần đưa tín hiệu về PLC, biến tần mà không cần qua thiết bị trung gian nào khác.

2. Thông số kỹ thuật cơ bản của một bộ hiển thị điều khiển áp suất

Khi chọn mua bất kỳ sản phẩm nào, chúng ta cũng phải nên biết về thông số kỹ thuật; ưu nhược điểm của nó để có thể so sánh với các model tương tự. Một số thông số cơ bản khi chọn thiết bị điều khiển cảm biến áp suất như: input, output, nguồn cung cấp, sai số, chức năng hiển thị…….

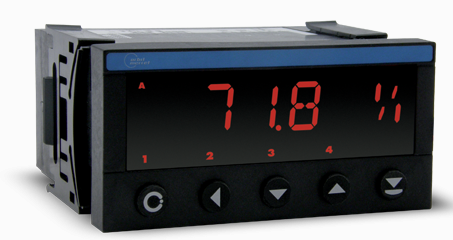

Bộ hiển thị và điều khiển áp suất model N21 của Lumel – Ba Lan được thiết kế nhỏ gọn, có nhiều chế độ hiển thị khác nhau, ngõ vào đọc được nhiều dạng tín hiệu, ngõ ra có cả analog và relay, giá cả cạnh tranh. Thông số chi tiết như sau:

• Nguồn cung cấp: 220Vac, 24Vdc/ac

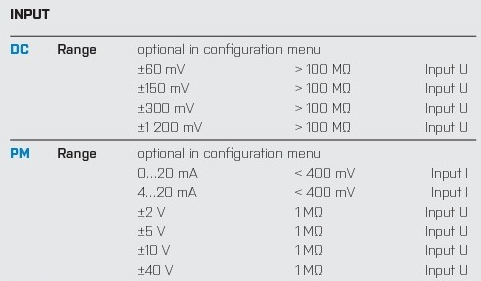

• Ngõ vào: 4-20mA/0-10V (cảm biến áp suất), PT100, biến trở, can nhiệt….
• Ngõ ra: relay + analog 4-20mA/0-10V + Modbus RS-485
• Sai số: 0.1%
• Isolator: 4000Vac
• Thời gian đáp ứng: <1ms
• Hiển thị dạng biểu đồ cột dễ quan sát
• Sử dụng công nghệ OLED  cho khả năng hiển thị sắc nét
• Kích thước: 96x48mm (dạng nằm ngang), 48x96mm (dạng đứng)
• Cài đặt bằng phần mềm miễn phí trên máy tính
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan/EU

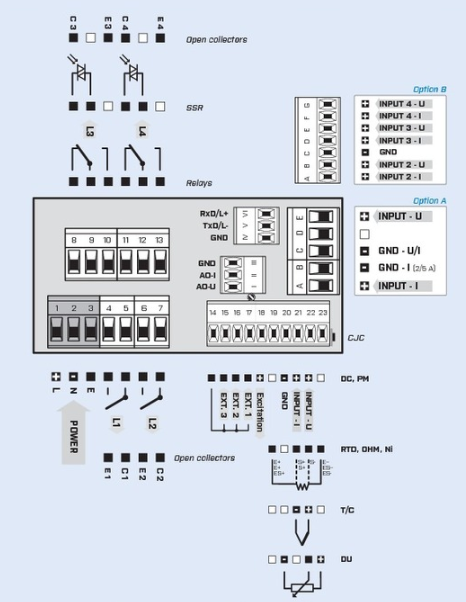

Để thiết bị hoạt động chính xác thì việc đấu dây tín hiệu cho thiết bị cũng hết sức quan trọng. Tùy vào tín hiệu ngõ vào là dạng gì, thiết bị gì; mà chúng ta đấu dây thích hợp. Như hình trên, chúng ta thấy hướng dẫn đấu dây của bộ hiển thị áp suất Lumel rất chi tiết. Trên thiết bị sẽ được chia ra làm từng module chức năng riêng biệt. Trên mỗi module đều có đánh số cho mỗi chân chức năng. Do đó, chúng ta dễ dàng đấu dây cho thiết bị.

3. Có những loại màn hình hiển thị áp suất nào ?

Màn hình hiển thị áp suất sẽ được gắn tại các tủ điện. Do đó kích thước có màn hình này sẽ thường nhỏ gọn nhưng vẫn đảm bảo tính năng hiển thị. Trên thị trường phân loại màn hình hiển thị áp suất này thành 2 loại chính dựa trên kích thước của nó là:

♦ Màn hình hiển thị áp suất vuông, kích thước 48x48mm

Loại màn hình vuông này hay còn được gọi là bộ controller. Với kích thước vuông vức 48x48mm nhỏ gọn nên khi gắn lên tủ điện đảm bảo tính thẩm mỹ cao. Model RE22 của Lumel là bộ điều khiển PID. Do đó chúng ta có thể chủ động điều chỉnh ngưỡng khi chuyển qua chế độ Manual (thao tác bằng tay). Loại thiết kế hình vuông này được sử dụng nhiều hơn ở các đồng hồ đo công suất điện 1 pha, 3 pha.

♦ Màn hình hiển thị áp suất hình chữ nhật, kích thước 96x48mm

Đối với loại có kích thước 96x48mm thì nhiều người gọi nó là bộ Indicator. Vì với thiết kế này trên màn hình sẽ hiển thị được nhiều LED hơn; hiển thị được nhiều thông số hơn loại vuông 48x48mm. Do đó nếu dùng chức năng hiển thị thì loại hình chữ nhật hoàn toàn phù hợp.

Cả hai loại đều có những tính năng như nhau, chỉ khác nhau ở một điểm duy nhất chính là kích thước. Do đó tùy vào nhu cầu sử dụng của bạn là gì mà chọn kích thước cho phù hợp.

4. Cảm biến đo áp suất đi kèm với màn hình hiển thị điều khiển

Trên thị trường có rất nhiều loại cảm biến đo áp suất. Có những loại giá rất đắt tiền vì có nhiều tính năng vượt trội, độ chính xác cực cao. Và cũng có những loại giá rẻ để sử dụng cho các ứng dụng không đòi hỏi độ chính xác cao. Theo tôi thống kê thì có đến 70% các loại cảm biến đo áp suất trong các nhà máy đang sử dụng là loại đơn giản, giá thấp. Do đó chúng sẽ không có sẵn màn hình hiển thị, nếu bạn muốn giám sát áp suất thì chỉ đưa về biến tần hoặc PLC. Vì vậy những loại cảm biến này rất cần đến thiết bị hiển thị điều khiển áp suất gắn tủ điện.

Các loại cảm biến áp suất có ngõ ra 4-20mA sẽ sử dụng nguồn loop. Có nghĩa là 2 dây tín hiệu ngõ ra cũng là 2 dây cấp nguồn nuôi cho cảm biến. Do đó chúng ta cần chọn màn hình hiển thị áp suất có chức năng cấp nguồn loop cho cảm biến. Khi đó chúng ta sẽ đưa 2 dây tín hiệu từ cảm biến về màn hình hiển thị mà không cần sử dụng thêm nguồn ngoài. Vậy cách đấu dây như thế nào ? Cùng xem tiếp ở dưới nhé.

♥ Hướng dẫn đấu dây tín hiệu từ cảm biến áp suất về màn hình hiển thị áp suất

Có lẽ đây là điều mà rất rất nhiều các bạn đã từng gặp phải. Đó là ngõ ra của cảm biến áp suất chỉ có 2 dây. Vậy khi đưa về bộ hiển thị nó có lên giá trị không ? Làm sao cấp nguồn cho cảm biến hoạt động ? Thấu hiểu những băn khoăn này, nhà sản xuất đã tích hợp thêm chức năng cấp nguồn 4-20mA loop để nuôi cho cảm biến. Do đó các bạn chỉ cần đấu dây từ cảm biến về thiết bị hiển thị điều khiển áp suất như hình trên. Sau đó bạn đấu nguồn vào cho bộ hiển thị là cảm biến được cấp nguồn. Đây là tính năng không phải thiết bị hiển thị áp suất nào cũng có. Chỉ có những bộ hiển thị được thiết kế giành riêng cho cảm biến áp suất mới có tính năng này.

Tóm lại, ngoài việc chọn đúng model, chức năng, đấu dây đúng thì việc chọn nhà cung cấp uy tín với giá cạnh tranh cũng quan trọng không kém. Các thiết bị của chúng tôi cung cấp đều xuất xứ châu Âu với thời gian bảo hành đến 36 tháng. Thời gian đặt hàng và giao hành nhanh chóng. Ngoài ra, với đội ngũ kỹ thuật viên nhiều kinh nghiệm sẽ tư vấn và hỗ trợ kỹ thuật khi lắp đặt, bảo trì thiết bị.
