Temperature Transmitter pt100. Bộ chuyển đổi pt100 ra 4-20mA gắn đầu dò. Thiết bị chuyển đổi tín hiệu nhiệt độ từ pt100 ra 4-20mA gắn trên đầu cảm biến. Cục transmitter SEM206P giá rẻ. Bo chuyen doi pt100 gan dau do. Bộ chuyển đổi pt100 ra 4-20mA gắn trên đầu cảm biến giá rẻ. Thiết bị chuyển đổi nhiệt độ SEM206P của Status – Anh.
Đầu dò nhiệt độ pt100 3 dây là loại sensor được sử dụng phổ biến trong nhà máy. Bất kỳ hệ thống hay dây chuyền nào cũng cần có sensor để giám sát nhiệt độ. Nhiệt độ cao hay thấp phụ thuộc vào ứng dụng đó là gì. Ví dụ như nồi hơi thì nhiệt độ rất cao có thể đến 1000ºC; còn trong hệ thống chiller thì nhiệt độ chỉ dưới 100ºC. Vậy làm thế nào để lấy tín hiệu từ đầu dò pt100 3 dây để điều khiển hoặc hiển thị lên màn hình LCD ? Bắt buộc chúng ta phải chuyển tín hiệu từ pt100 3 dây về dạng dòng 4-20mA hoặc áp 0-10V.
Bộ chuyển đổi pt100 gắn đầu dò là thiết bị dùng để chuyển đổi tín hiệu từ đầu dò pt100 về dạng 4-20mA. Ngoài ra, thiết bị transmitter này được thiết kế để gắn trực tiếp trên đầu của pt100 3 dây. Do đó nó mới có tên gọi là transmitter gắn đầu củ hành hay cục chuyển đổi nhiệt độ gắn đầu dò.
Mục Lục Bài Viết
1. Bộ chuyển đổi pt100 gắn đầu dò củ hành xuất xứ EU
Với sự phát triển của công nghệ, các thiết bị đo lường tự động ngày càng đa dạng. Và giá thành của các thiết bị không còn đắt đỏ như những năm trước đây. Các nhà máy bây giờ quan tâm đến chất lượng, độ chính xác của thiết bị nhiều hơn. Vì nó có thể ảnh hưởng đến dây chuyền sản xuất, ảnh hưởng đến an toàn của cả nhà máy.
Bộ chuyển đổi pt100 gắn đầu dò của Status được sản xuất tại Anh. Thiết bị được sản xuất theo công nghệ của Đức nên độ chính xác rất cao, độ bền cao. Ngoài ra, giá thành của SEM206P lại rất cạnh tranh so với những model của Ý, Pháp, Mỹ…..

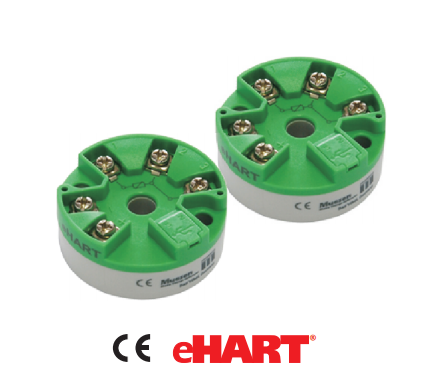

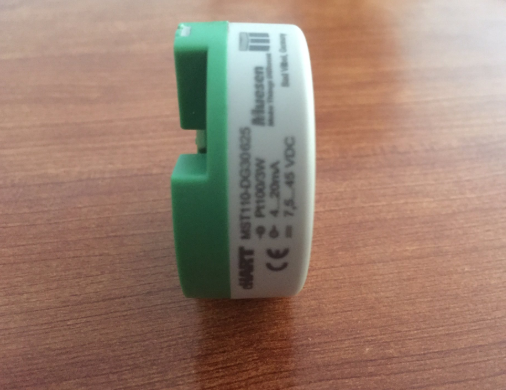

Bộ transmitter này được thiết kế hình tròn, nhỏ gọn và kích thước vừa để gắn trên đầu dò pt100. Khi sử dụng thiết bị này sẽ tiết kiệm được diện tích cho tủ điện, đảm bảo tính thẩm mỹ cao. Một vài thông số kỹ thuật của bộ transmitter pt100 gắn đầu dò như:
- Nguồn cung cấp: 10-30Vdc (loop power)
- Ngõ vào: pt100 2 dây hoặc 3 dây (-200ºC đến +850ºC)
- Ngõ ra: 4-20mA
- Sai số: ± 0.2ºC
- Calib qua phần mềm của hãng
- Thời gian đáp ứng: <1000ms
- Nhiệt độ làm việc: -40..+85ºC
- Kích thước: 43x21mm
- Chuẩn bảo vệ: IP65
- Thời gian bảo hành: 3 năm
- Hãng sản xuất: STATUS
- Xuất xứ: Anh – EU/G7
2. Ứng dụng của bộ transmitter pt100 sang analog 4-20mA

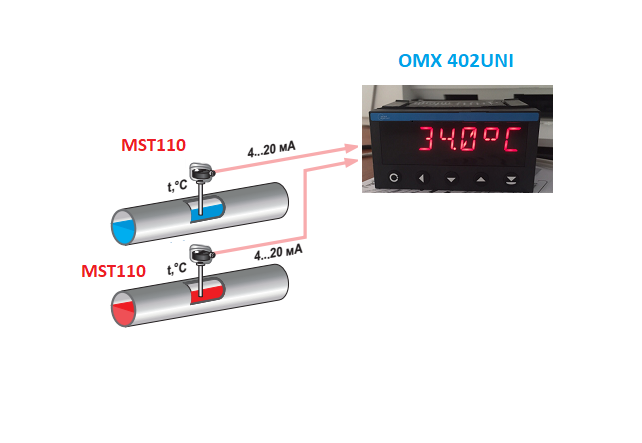

Bộ chuyển đổi pt100 gắn đầu dò được thiết kế để sử dụng với đầu dò nhiệt độ pt100. Như hình trên, nhiệt độ trên đường ống sẽ được đưa về thiết bị cảnh báo. Khi nhiệt độ cao hoặc thấp hơn ngưỡng cài đặt thì sẽ báo động bằng còi. Do thiết kế đặc thù là để lắp đặt trên đầu pt100 nên đối với các ứng dụng sử dụng pt100 dạng củ hành sẽ phù hợp để sử dụng transmitter này. Tuy nhiên điểm đặc biệt cần lưu ý là khi lắp trên đầu củ hành thì nhiệt độ làm việc của transmitter sẽ cao hơn bình thường nên sẽ phần nào ảnh hưởng đến sự ổn định của nó.
Một ứng dụng khác là hiển thị nhiệt độ trên màn hình LED thông qua màn hình hiển thị tín hiệu nhiệt độ. Từ bộ hiển thị này, chúng ta có thể lấy tín hiệu relay, analog để đưa về PLC hoặc điều khiển đóng/ngắt đèn, còi, van…..
Ngoài ra còn rất nhiều ứng dụng khác trên thực tế có liên quan đến bộ chuyển đổi pt100 SEM206P. Đặ
Do ngõ ra của nó là dạng chuẩn 4-20mA nên có thể dùng điều khiển bất kỳ thiết bị nào.
3. Tại sao sử dụng bộ chuyển đổi pt100 gắn đầu dò mà không dùng loại gắn tủ điện ?

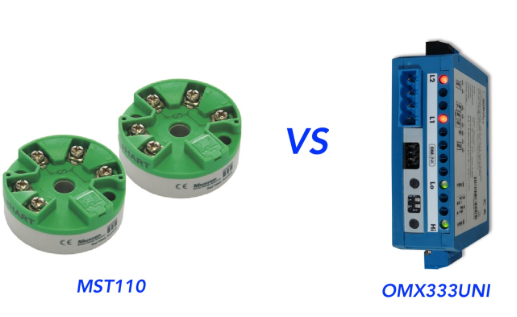

Đây có lẽ là câu hỏi mà rất nhiều người đã từng gặp phải. Việc lựa chọn thiết bị ngoài dựa trên yếu tố kỹ thuật thì điều kiện cơ sở hạ tầng thực tế cũng có vai trò quyết định. Khi chọn các bộ chuyển đổi nhiệt độ cũng vậy. Chúng ta đã biết transmitter có hai loại là:
- Dạng hình tròn (dùng để gắn trên đầu cảm biến)
- Dạng hình vuông – mỏng din rail (dùng gắn trên thanh rail của tủ điện)
Mỗi loại sẽ có ưu nhược điểm riêng và thích hợp với từng loại sensor pt100 khác nhau. Thông thường chúng ta chọn bo chuyen doi pt100 gan dau do là vì:
- Cảm biến nhiệt độ pt100 đang sử dụng là loại đầu củ hành, có chỗ để lắp transmitter
- Khoảng cách từ pt100 đến tủ điện rất xa: bắt buộc phải chuyển về dạng 4-20mA để kéo về tủ điện để không bị sai số, suy hao, nhiễu tín hiệu
Tuy nhiên, trên thực tế có những trường hợp đặc biệt mà bắt buộc chúng ta sử dụng bộ chuyển đổi pt100 mà không thể dùng loại din rail được.
Tóm lại, dựa vào kinh nghiệm triển khai hệ thống để chúng ta tối ưu được chi phí, nâng cao hiệu quả. Hãy liên hệ với chúng tôi để được tư vấn giải pháp tốt nhất, chi phí hợp lý nhất cho nhà máy của bạn:
