Bộ Chuyển Đổi PT100 3 Dây Ra 4-20mA

Trong các nhà máy, cảm biến nhiệt độ Pt100 được sử dụng rất nhiều. Tùy vào ứng dụng mà sẽ có một loại cảm biến nhiệt độ phù hợp. Chức năng của PT100 là đo nhiệt độ và xuất ra tín hiệu dạng điện trở. Khi nhiệt độ thay đổi thì giá trị điện trở sẽ thay đổi theo. Có nhiều loại cảm biến nhiệt độ Pt100 như: ngõ ra 2 dây, 3 dây, 4 dây… hay cảm biến nhiệt loại que, dây… Tuy nhiên thông dụng nhất hiện nay là loại Pt100 3 dây loại que hoặc đầu củ hành.

Do ngõ ra của Pt100 3 dây là tín hiệu điện trở. Nên bắt buộc chúng ta phải sử dụng thiết bị chuyển đổi để chuyển nó về dạng 4-20mA hoặc 0-10V. Bộ chuyển đổi Pt100 3 dây ra 4-20mA sẽ đọc tín hiệu điện trở từ Pt100 3 dây và chuyển nó về dạng 4-20mA. Lý do cần bộ chuyển đổi là vì hiện nay rất ít thiết bị đọc được tín hiệu Pt100. Chỉ có một vài thiết bị như: bộ hiển thị tín hiệu nhiệt độ, PLC…. Ngoài ra, nguyên nhân khác là khi truyền đi xa thì tín hiệu điện trở sẽ không chính xác, thời gian phản hồi chậm, suy hao…. Vì thế, thông thường ngõ ra của một Pt100 3 dây luôn có một bộ chuyển đổi  ra 4-20mA đi kèm.

1. Bộ chuyển đổi Pt100 ra 4-20mA model P17 của Lumel – Ba Lan

Trên thị trường có nhiều hãng sản xuất thiết bị chuyển đổi tín hiệu từ Pt100 3 dây ra dòng hoặc áp. Tuy nhiên, mỗi hãng sẽ có thiết kế riêng, chức năng của mỗi thiết bị cũng khác nhau.

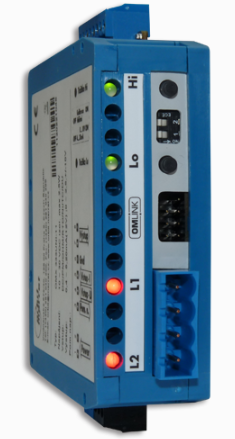

Bộ chuyển đổi Pt100 3 dây ra 4-20mA model P17 của Lumel được sản xuất theo công nghệ EU. Vì thế, thiết bị có độ chính xác rất cao, thời gian đáp ứng nhanh và độ bền cao. Thiết bị được sản xuất nhỏ gọn nhưng rất chắc chắn để gắn trên tủ điện. Bộ chuyển đổi này chỉ dày 6.2mm. Đây được xem là một trong số các bộ chuyển đổi mỏng nhất trên thế giới hiện nay.

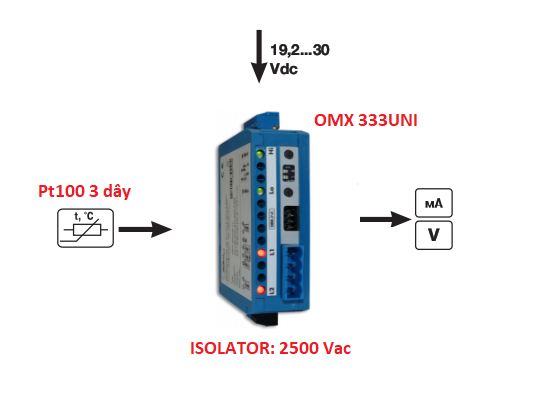

Một ưu điểm của bộ chuyển đổi Pt100 ra 4-20mA là được trang bị cách ly nội 2500Vac. Ở các model của hãng khác thì isolator chỉ có 1500Vac nên không cách ly hoàn toàn được ngõ ra với ngõ vào và nguồn. Điều này đảm bảo tín hiệu ngõ ra của nó sẽ hạn chế tối đa nhiễu và độ chính xác của thiết bị rất cao. Một vài thông số kỹ thuật của bo chuyen doi Pt100 3 day ra 4-20mA như:

• Nguồn cung cấp: 10…30Vdc
• Ngõ vào: Pt100 3 dây, can nhiệt K J, điện áp 0-10Vm 0-60mV
• Ngõ ra analog: 4-20mA
• Sai số: 0.5%
• Thời gian đáp ứng: <100ms
• Isolator: 2500 Vac
• Nhiệt độ làm việc: -20..+55°C
• Thời gian bảo hành: 36 tháng
• Kích thước: 76.9×99.1×6.2mm
• Xuất xứ: Lumel – Ba Lan

2. Cách đấu dây tín hiệu cho bộ chuyển đổi Pt100 3 dây ra 4-20mA model P17

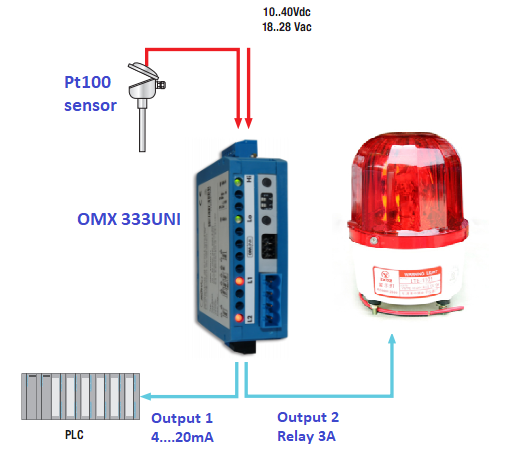

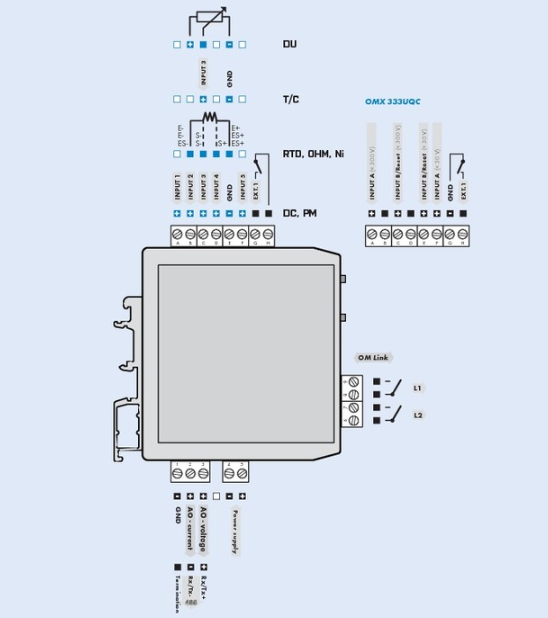

Để thiết bị hoạt động chính xác thì đấu dây tín hiệu cho thiết bị là hết sức quan trọng. Ngoài ra, quá trình cài đặt cũng quan trọng không kém. Bộ chuyển đổi Pt100 3 dây ra 4-20mA P17 của Lumel sử dụng nguồn 4-20mA loop. Có nghĩa là ngõ ra 4-20mA cũng chính là chỗ cấp nguồn nuôi cho nó. Do đó chúng ta sẽ không thấy 2 chân cấp nguồn riêng biệt như các bộ transmitter khác. Như hình trên, chúng ta chỉ cần đấu 3 dây của Pt100 vào ba chân 1, 2, 3. Còn ngõ ra và nguồn nuôi là chân 4, 5.

Model P17 là loại transmitter đơn giản, giá rẻ nên rất dễ sử dụng. Tuy nhiên thiết bị này hoạt động rất ổn định và độ bền cao. Bộ chuyển đổi Pt100 3 dây ra 4-20mA P17 được cài đặt sẵn bằng phần mềm. Nên khi mua về chúng ta chỉ cần đấu dây tín hiệu cho đúng là sử dụng được.

3. Bộ điều khiển PID cho cảm biến nhiệt độ Pt100 3 dây

Bên cạnh các thiết bị chuyển đổi tín hiệu từ cảm biến nhiệt độ pt100 gắn trên tủ điện. Chúng tôi còn có các loại bộ điều khiển PID. Đây là bộ điều khiển chuyên dụng cho các ứng dụng có sử dụng cảm biến nhiệt độ. Trong một số ứng dụng chúng ta cần xem nhiệt độ tại tủ điện thì loại màn hình này rất cần thiết.

Thiết bị này sẽ có hai dòng LED hiển thị riêng biệt. Một dòng LED sẽ hiển thị giá trị nhiệt độ từ cảm biến đưa về và dòng LED còn lại sẽ hiển thị ngưỡng cài đặt. Đối với các bộ điều khiển PID thì chúng ta có thể điều khiển van hoặc bơm tuyến tính bằng tín hiệu hồi tiếp về. Bộ điều khiển sẽ có sẵn các nút nhấn để chúng ta thay đổi ngưỡng và điều khiển tăng giảm nhiệt độ theo mong muốn.

Model RE72 là bộ điều khiển PID bán chạy nhất của hãng Lumel. Ngoài ngõ ra analog thì nó còn có ngõ ra rơ le để điều khiển chuông, đèn còi cảnh báo khi nhiệt độ vưỡng ngưỡng cài đặt. Một vài thông số kỹ thuật của bộ điều khiển PID RE72 như:

• Nguồn cung cấp: 85…253Vac, 20…40Vdc
• Ngõ vào: Pt100, Pt1000, can nhiệt các loại, 4-20mA, 0-10V…
• Ngõ ra analog: 4-20mA, 0-20mA, 0-10V
• Ngõ ra rơ le: 2xNO 2A/230Vac
• Hiển thị 2 dòng LED, mỗi dòng 4 LED cao 10mm màu đỏ và màu xanh
• Cài đặt qua nút nhấn trên màn hình
• Sai số: 0.2%
• Thời gian đáp ứng: <100ms
• Có giao tiếp Modbus RTU
• Nhiệt độ làm việc: -20..+55°C
• Thời gian bảo hành: 36 tháng
• Kích thước: 48x48x93mm
• Xuất xứ: Lumel – Ba Lan

Tuy nhiên không phải ứng dụng nào cũng cần hiển thị mà cơ bản chỉ cần lấy tín hiệu 4-20mA đề điều khiển hoặc đưa về PLC thì thiết bị chuyển đổi gắn tủ điện là lựa chọn tốt nhất.

4. Màn hình hiển thị và điều khiển Pt100 3 dây

Ngoài bộ điều khiển PID chuyên dùng cho cảm biến nhiệt độ thì còn một loại màn hình được sử dụng phổ biến hiện nay là màn hình hiển thị Pt100. Như hình trên giá trị nhiệt độ sẽ được hiển thị lên màn hình để chúng ta giám sát tại tủ điện. Ngõ ra của màn hình này có thể là 4-20mA, rơ le, Modbus RTU. Màn hình này sẽ không có chức năng điều hiển PID như model RE72.

Model N21 có điểm đặc biệt là màn hình hiển thị dạng OLED chứ không giống như dạng LED 7 đoạn truyền thống. Công nghệ hiển thị OLED sẽ cho khả năng hiển thị sắc nét hơn. Bên cạnh chức năng hiển thị số thì N21 còn hiển thị thêm một cột tuyến tính ở bên dưới. Chức năng hiển thị này giúp chúng ta ước lượng và đánh giá nhiệt độ hiện tại so với ngưỡng cài đặt là bao nhiêu %.

Một vài thông số kỹ thuật của màn hình hiển thị Pt100 3 dây N21 như:

• Nguồn cung cấp: 60…253Vac, 20…60Vdc, 60…300Vdc
• Ngõ vào: Pt100, Pt1000, can nhiệt J K, 4-20mA, 0-10V…
• Ngõ ra rơ le: 1xNO 2A/230Vac
• Hiển thị OLED sắc nét
• Cài đặt bằng phần mềm miễn phí
• Sai số: 0.1%
• Thời gian đáp ứng: <100ms
• Nhiệt độ làm việc: -20..+55°C
• Thời gian bảo hành: 36 tháng
• Kích thước: 96x48x64mm
• Xuất xứ: Lumel – Ba Lan

5. Mua bộ chuyển đổi Pt100 3 dây ra 4-20mA xuất xứ EU giá 1.700.000đ ở đâu ?

Trên thị trường hiện có rất nhiều thiết bị chuyển đổi tín hiệu nhiệt độ. Từ những model có xuất xứ Trung Quốc giá rẻ nhưng chất lượng kém đến những model cao cấp có xuất xứ ở Châu Âu với độ chính xác cao. Do đó để chọn mua thiết bị vừa rẻ nhưng vừa ổn định là rất khó.

Thietbigiare.net chuyên cung cấp các bộ transmitter, transducer của hãng Lumel với giá cả rất cạnh tranh. Một trong số thiết bị bán chạy nhất của chúng tôi là model P17 và P20. Đây là những bộ chuyển đổi đa năng khi đọc được nhiều tín hiệu cùng với khả năng cách ly chống nhiễu rất tốt.

Với tiêu chí mang lại những sản phẩm chất lượng với giá tốt nhất. Chúng tôi có một bộ chuyển đổi từ pt100 sang 4-20mA giá chỉ 1.700.000đ. Đặc biệt thiết bị này có xuất xứ tại Ba Lan nên độ chính xác cao, thời gian bảo hành lâu dài lên đến 3 năm. Thiết bị này sẽ là lựa chọn hoàn hảo cho nhà máy của bạn.

Tóm lại, model P17 và P20 được rất nhiều nhà máy lựa chọn sử dụng cho dây chuyền sản xuất của họ. Ngoài ứng dụng đo nhiệt độ với Pt100 3 dây thì model này còn hoạt động tốt với nhiều chức năng khác như: cách ly tín hiệu, chuyển đổi mV ra 4-20mA… Để biết thêm chi thiết xin vui lòng liên hệ:
