CT Dòng 50A 100A 300A 1000A Ngõ Ra 4-20mA

CT dòng 50A 100A 300A 1000A ngõ ra 4-20mA. Biến dòng có ngõ ra 4-20mA. Bộ CT dòng 300A AC ra 4-20mA. CT dòng AC DC ra 4-20mA. Thiết bị chuyển đổi dòng điện xoay chiều có ngõ ra 4-20mA. Bộ CT dòng 100A 300A 1000A ngõ ra trực tiếp 4-20mA. Bộ biến dòng có ngõ ra 4-20mA. CT dòng 100A AC ra 4-20mA. Bộ biến dòng 300A ra 4-20mA. CT dòng 50A ra 4-20mA.

Biến dòng hay CT dòng được sử dụng rất nhiều trong công nghiệp. Trong các ứng dụng liên quan đến động cơ công suất lớn, sinh ra dòng điện 50A, 100A, 300A, 1000A…. Giải pháp làm thế nào để chuyển đổi dòng điện này về dạng 4-20mA hoặc 0-10V để đưa về thiết bị điều khiển. Thông thường đối với các trường hợp này, chúng ta thường dùng CT dòng 50A/5A, 100A/5A, 300A/5A, 1000A/5A với mục đích là hạ dòng điện xuống 5A để tiếp tục sử dụng bộ chuyển đổi 0-5A AC ra 4-20mA.

Tuy nhiên giải pháp trên rất tốn kém vì phải sử dụng một bộ CT dòng + một bộ transducer. Hiện nay có giải pháp khác tối ưu chi phí hơn chính là sử dụng bộ CT dòng 50A 100A 300A 1000A ngõ ra 4-20mA. Chúng ta chỉ cần sử dụng một bộ CT dòng analog này là đủ để lấy tín hiệu 4-20mA đưa về thiết bị điều khiển. Đây được xem là một bước phát triển vượt bậc trong ngành công nghệ đo lường.

1. Giới thiệu bộ CT dòng 50A 100A 300A 1000A ngõ ra 4-20mA

CT dòng hay có tên Tiếng Anh là Current Transformer là một thiết bị dùng để chuyển đổi dòng điện xoay chiều một chiều từ cao xuống thấp như: từ 300A xuống 5A, 1A hay 150A, 100A xuống 5A hoặc 50A xuống 1A….. Có rất nhiều dạng khác nhau nên chúng ta sẽ chọn một loại có thông số phù hợp. Thông thường biến dòng sẽ được viết tắt là 50A/5A, 300A/5A, 100A/1A….. Điều này có ý nghĩa là tín hiệu ngõ vào và ngõ ra tương ứng. Tương tự như máy biến áp, máy biến dòng cũng có nguyên lý hoạt động tương tự. Để biết thêm chi tiết về biến dòng các bạn có thể tham khảo bài viết: bộ biến dòng là gì ?

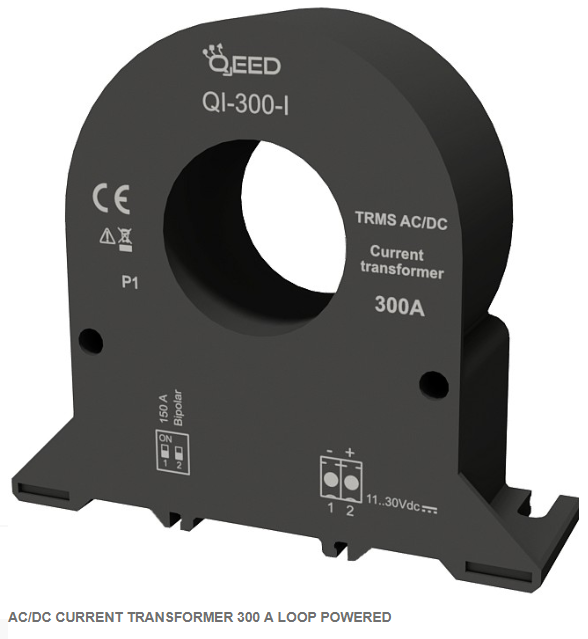

Tuy nhiên ngày nay đã có những loại biến dòng mới với khả năng chuyển đổi trực tiếp từ dòng điện 300A, 100A, 50A về dạng 4-20mA. Đó chính là các bộ CT dòng 50A 100A 300A 1000A ngõ ra 4-20mA. Với ưu điểm này, các bộ biến dòng này dần dần thay thế các CT dòng truyền thống. Chúng ta chỉ sử dụng một bộ CT dòng analog ngõ ra 4-20mA là có thể lấy được tín hiệu điều khiển. Có rất nhiều CT dòng loại này trên thị trường nhưng để đảm bảo độ chính xác cao chúng ta nên chọn thiết bị của các hãng châu Âu như: Ý, Đức, Pháp…..

2. Thông số kỹ thuật của TI dòng 100A 300A 1000A ngõ ra 4-20mA

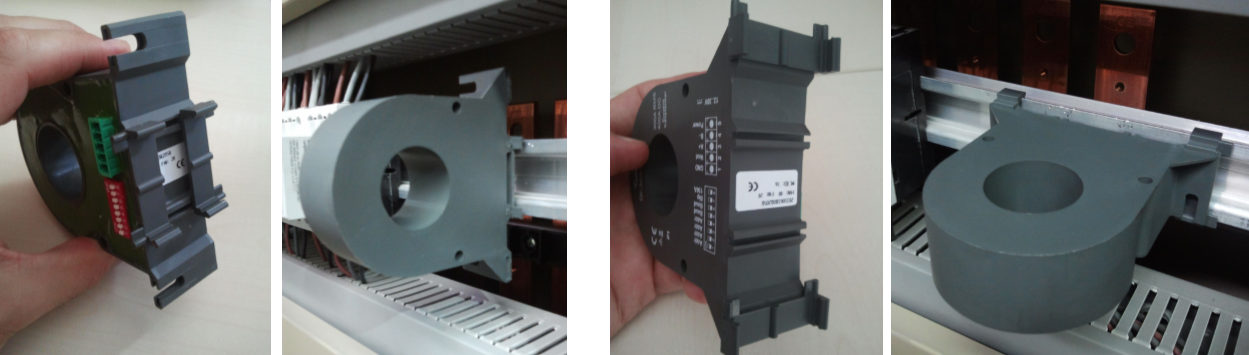

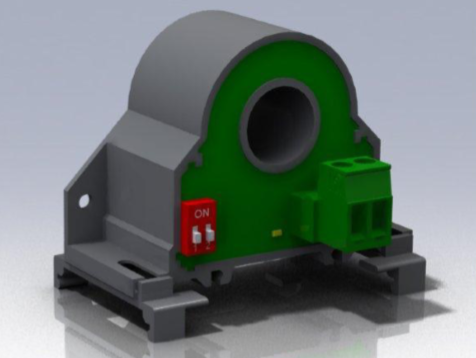

Máy biến dòng điện T22CT ngõ ra 4-20mA của hãng Lumel được sản xuất tại Ba Lan. Với ưu điểm nhỏ gọn thích hơp gắn trên tủ điện và tiết kiệm diện tích tủ điện. Ngoài ra, thiết bị còn có hệ số cách ly chống nhiễu đến 6000VAC đảm bảo cách ly chống nhiễu tuyệt đối giữa ngõ ra/ngõ vào/nguồn. Bộ CT dòng này sử dụng nguồn độc lập 24Vdc nên đảm bảo cách ly chống nhiễu cực tốt.

Một vài thông số kỹ thuật của bộ máy biến dòng analog T22CT như sau:

• Nguồn cấp độc lập: 24Vdc ± 15%
• Đo dòng AC từ: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A
• Ngõ ra analog: 4-20mA, 0-20mA
• Đường kính lỗ: 32mm
• Sai số: 0.5%
• Thời gian đáp ứng: <50s
• Cách ly chống nhiễu: 6kV, 50Hz
• Kích thước: 90x40mm, 70x30mm
• Nhiệt độ làm việc: 0°C…+70°C
• Thời gian bảo hành: 3 năm
• Xuất xứ: Lumel – Ba Lan

3. Ứng dụng của máy biến dòng analog ngõ ra 4-20mA

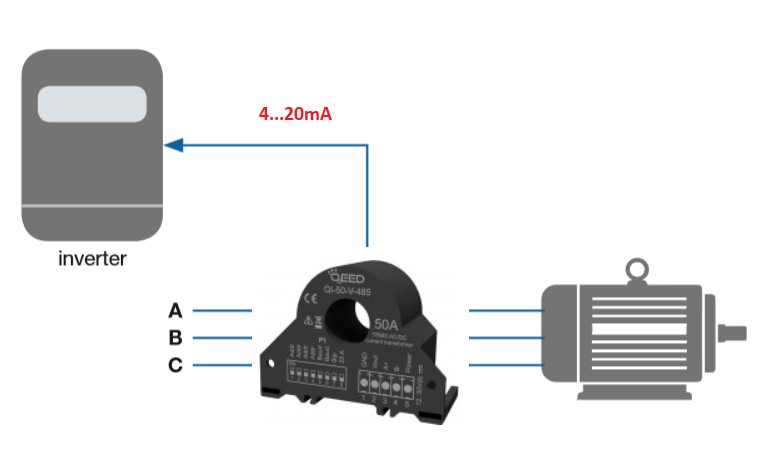

Với những ưu điểm vượt trội trên, bộ TI dòng 100A 300A 1000A ngõ ra 4-20mA được sử dụng rất nhiều trong công nghiệp hiện nay. Như hình trên, chúng ta thấy thiết bị này sử dụng để đo dòng của động cơ 3 pha. Sau đó sẽ chuyển đổi về tín hiệu 4-20mA đưa về bộ inverter để điều khiển tốc độ động cơ quay nhanh/chậm.

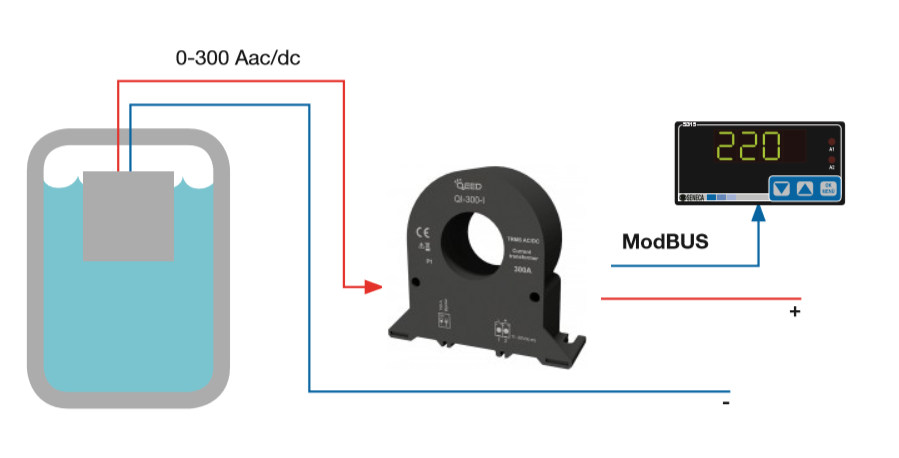

Một ứng dụng khác cần đến bộ biến dòng ngõ ra 4-20mA này là xử lý bề mặt chất lỏng như khí gas hóa lỏng, xăng dầu, nước….. Biến dòng sẽ nhận tín hiệu từ thiết bị xử lý và chuyển nó về Modbus. Sau đó sẽ đưa tín hiệu Modbus về bộ hiển thị để hiển thị áp suất, mức chất lỏng….

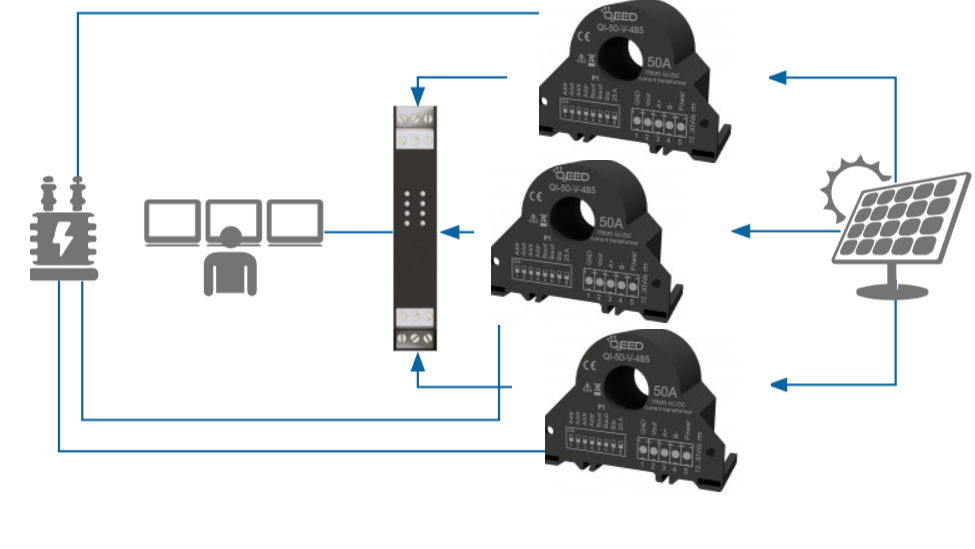

Ngoài xử lý tín hiệu dòng xoay chiều, bộ CT dong 50A 100A 300A 1000A ngo ra 4-20mA còn có khả năng xử lý tín hiệu dòng một chiều lưỡng cực (±). Như trên hình trên, tín hiệu dòng một chiều từ tấm pin năng lượng mặt trời sẽ đưa qua biến dòng để chuyển đổi thành Modbus. Sau đó đưa về Modbus Gateway để đẩy lên server hoặc Cloud để thu thập theo dõi data.

4. Những lưu ý khi mua máy biến dòng điện analog giá rẻ

Chúng ta hay nghĩ rằng những thiết bị giá rẻ sẽ là hàng kém chất lượng. Tuy nhiên trên thực tế, có nhiều nhà cung cấp nên việc cạnh tranh giữa các nhà cung cấp sẽ vô tình làm cho giá thiết bị ngày càng rẻ. Do đó bạn sẽ dễ dàng tìm mua các loại CT dòng giá rẻ trên thị trường. Tuy nhiên giá rẻ phải sử dụng được chứ không phải kém chất lượng. Để chọn được một bộ biến dòng giá mềm và chất lượng tốt cần lưu ý các điểm sau:

• Chọn biến dòng có thông số, kích thước phù hợp
• Sai số cho phép càng nhỏ càng tốt
• Chọn của các nhà cung cấp uy tín đến từ châu Âu
• Thiết bị phải có đầy đủ CO, CQ và được mang đi kiểm định, hiệu chuẩn
• Thời gian bảo hành từ 12 tháng trở lên

Tóm lại, còn rất nhiều ứng dụng khác liên quan đến dòng điện một chiều, xoay chiều mà cần đến các bộ biến dòng. Để biết thêm chi tiết xin vui lòng liên hệ theo thông tin bên dưới để được tư vấn và hỗ trợ:
