Cảm biến báo đầy báo cạn giá rẻ. Cảm biến đo On Off nước trong bể chứa. Công tắc đo mức đầy mức cạn chất lỏng. Công tắc đo mức nước ON OFF. Cảm biến đo mức chất lỏng ngõ ra Rơ le. Cảm biến đo mức chất lỏng ON OFF. Công tắc đo đầy cạn nước, dầu, hóa chất, nhớt, đường mía…. Cảm biến báo đầy cạn mức nước trong đường ống, bể chứa. Công tắc dòng chảy phát hiện nước trong đường ống.
Trong các nhà máy, hệ thống bồn chứa nước; bể nước ngầm đóng vai trò quan trọng trong sản xuất. Hay đối với hệ thống giải nhiệt bằng nước chiller thì việc giám sát mức nước trong bồn chứa, trong đường ống là rất cần thiết. Để giám sát mức nước trong bồn đầy hay cạn để điều khiển máy bơm chúng ta sử dụng đến các loại sensor.
Thông thường phao cơ được sử dụng nhưng trong công nghiệp đòi hỏi độ chính xác cao hơn nên hầu hết cảm biến phát hiện đầy cạn cho bồn chứa là loại cảm biến điện tử thay vì loại cơ truyền thống. Trong bài viết này tôi sẽ giới thiệu cho các bạn 2 loại Cảm biến báo đầy báo cạn mức nước được sử dụng nhiều nhất hiện nay.
Mục Lục Bài Viết

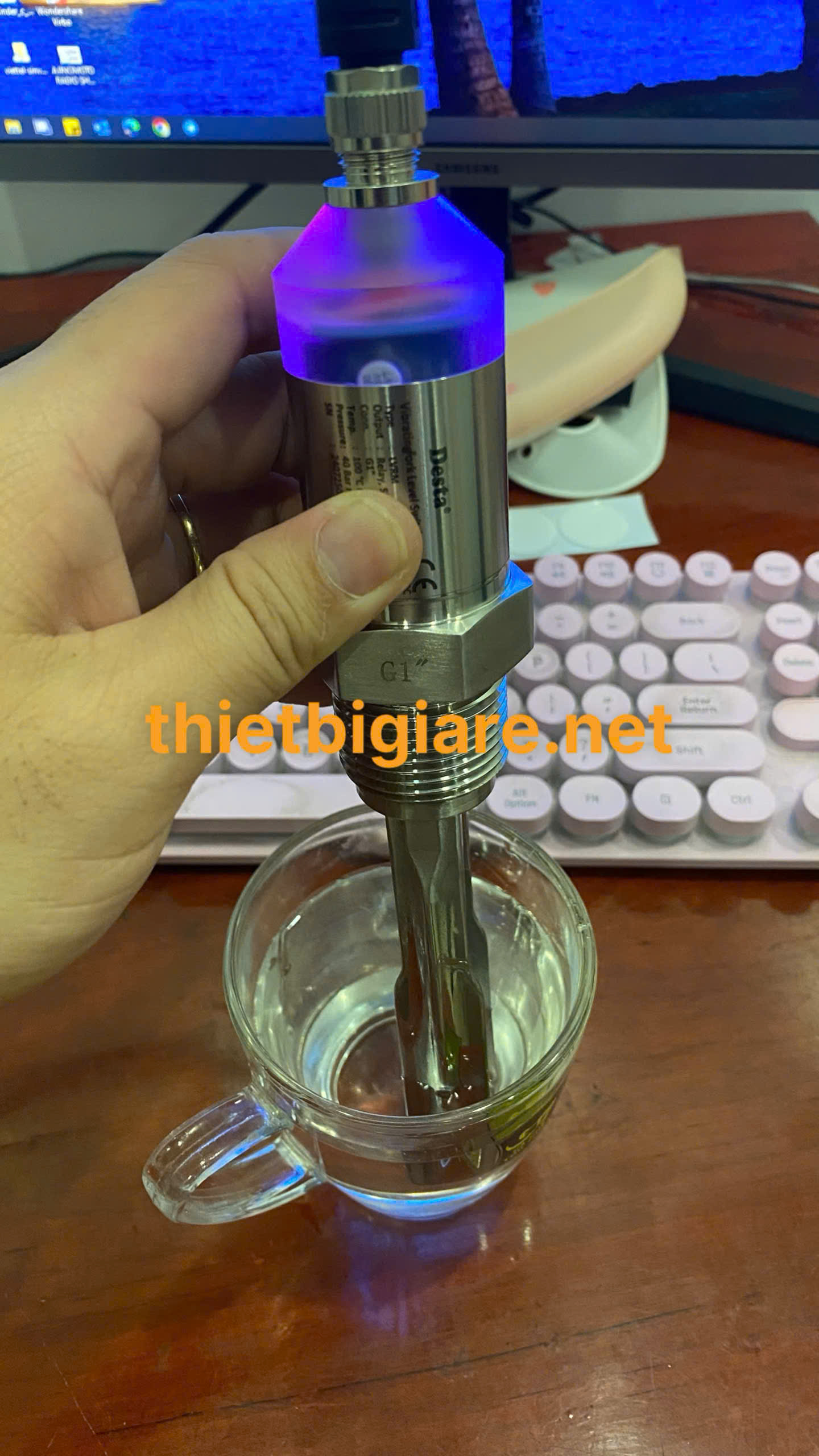

1. Cảm biến dạng rung phát hiện mức nước đầy, cạn
Loại đầu tiên mà tôi muốn giới thiệu chính là cảm biến rung. Cảm biến này hoạt động dựa trên nguyên lý thay đổi tần số dao động ở đầu cảm biến. Sự dao động này rất nhỏ khi ở điều kiện tự nhiên trong không khí. Nhưng khi nó tiếp xúc với môi trường nước, dao động (rung) sẽ bị dừng lại và có xung kích ở ngõ ra của cảm biến.
Ứng dụng nguyên lý này, cảm biến rung được sử dụng để phát hiện mức nước đầy hoặc nước cạn trong tank. Ngoài ra nó còn sử dụng để phát hiện còn nước hoặc hết nước trong đường ống.

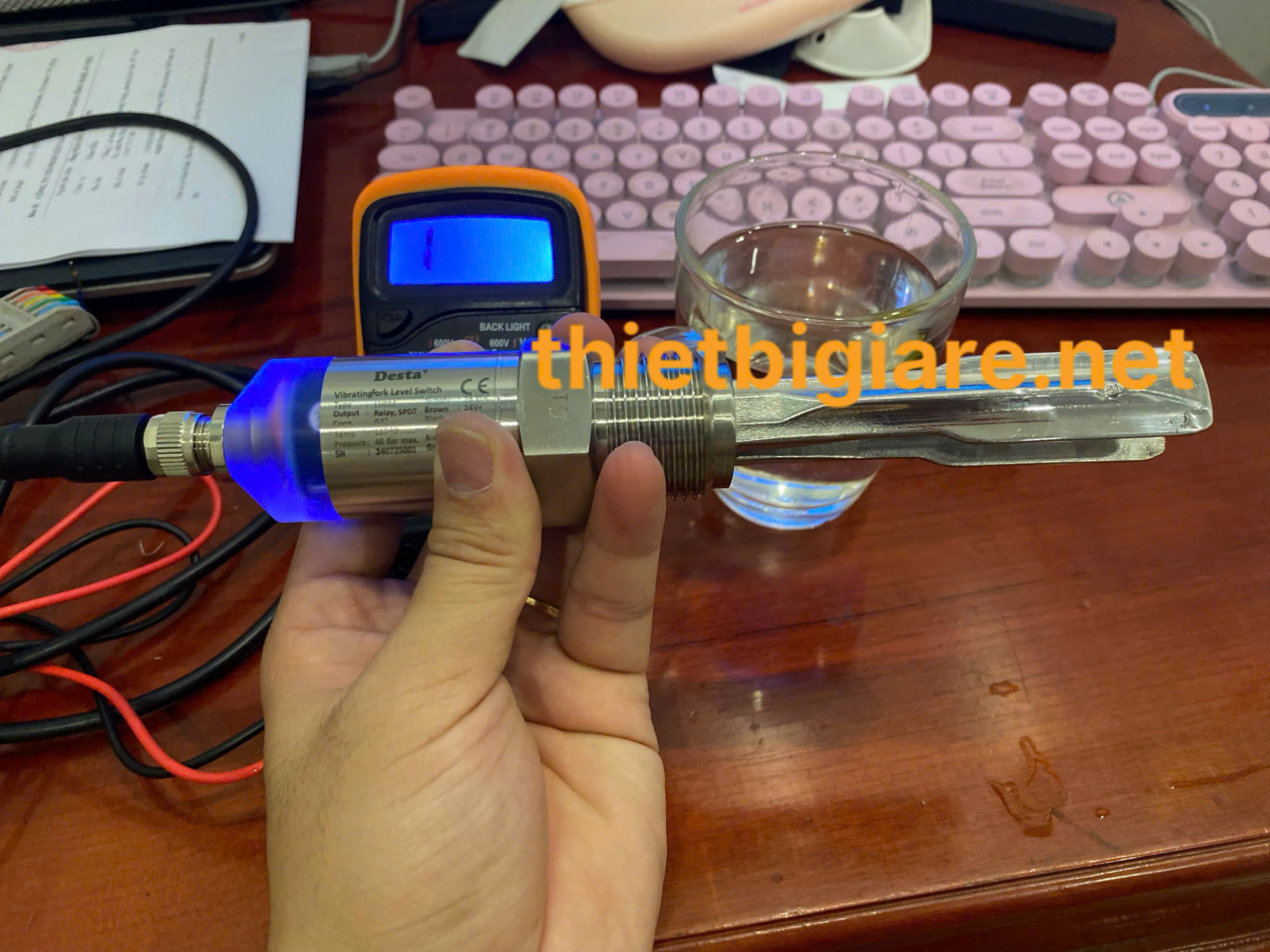

Model LVRM là loại điển hình nhất trong số các loại cảm biến dạng rung. Các bạn có thể sử dụng nó trong nhiều môi trường khác như: dầu, hoá chất, chất rắn….
Một vài ưu điểm của cảm biến rung LVRM có thể kể đến như:
- Đáp ứng hầu như tất cả môi trường: chất lỏng, chất rắn
- Vật liệu cảm biến là SS316 nên phù hợp cho nước sạch, thực phẩm, y tế…
- Tín hiệu ngõ ra có thể tuỳ chỉnh là xung kích NPN hoặc PNP
- Sử dụng nguồn cấp 24Vdc an toàn
- Có thể sử dụng để điều khiển đèn, còi, khởi động từ để on off máy bơm, van
- Thiết kế nhỏ gọn, que đo ngắn
- Có đèn LED báo trạng thái của cảm biến
- Hoạt động ổn định và bền bỉ

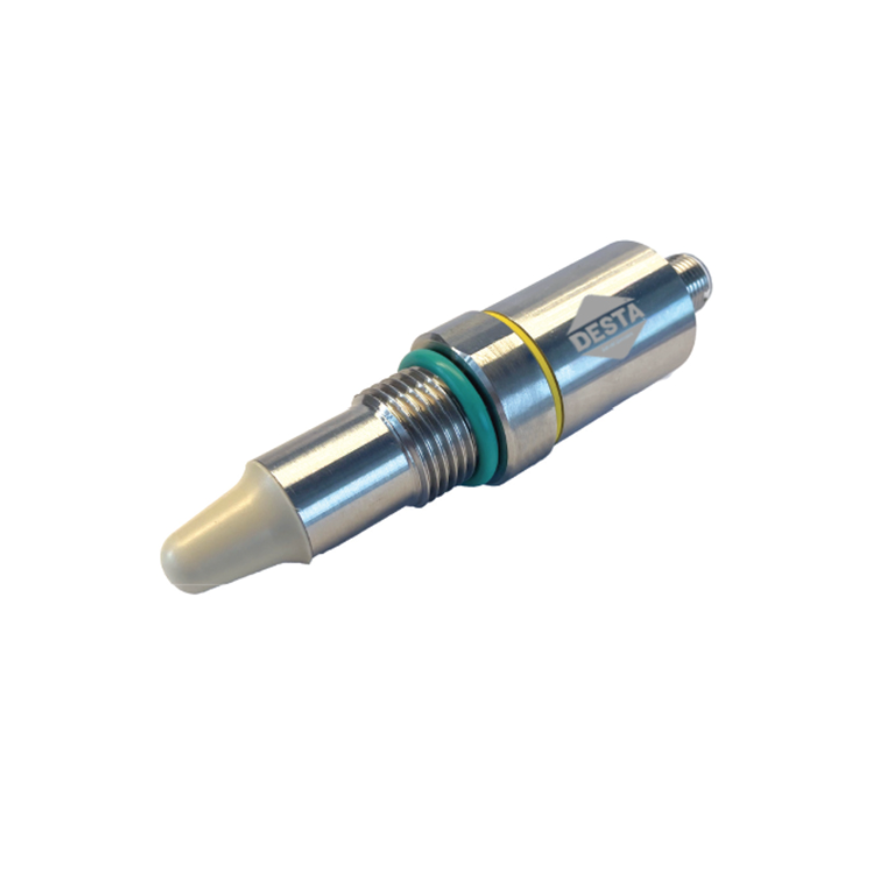

2. Cảm biến báo đầy báo bạn mức nước chống bám dính
Loại cảm biến on off thứ 2 mà tôi muốn giới thiệu chính là loại chống bám dính. Điểm đặc biệt của nó là phần đầu cảm biến được làm bằng vật liệu PEEK – Poly Ether Ether Ketone. Đây là một loại nhựa siêu kỹ thuật với đặc tính chống dính và siêu bền.
Về nguyên lý hoạt động thì loại này cũng sử dụng nguyên lý thay đổi tần số cao. Nó cũng tương tự như loại rung nhưng dao động nó rất nhỏ và hầu như không cảm nhận được khi bạn cầm trên tay. Tuy nhiên khi đưa cảm biến vào nước thì nó lập tức thay đổi trạng thái.
Với ưu điểm đặc trưng là chống dính thì cảm biến này được sử dụng cho keo, sơn, mật ông…. Hay nói chung là môi chất có độ kết dính cao.

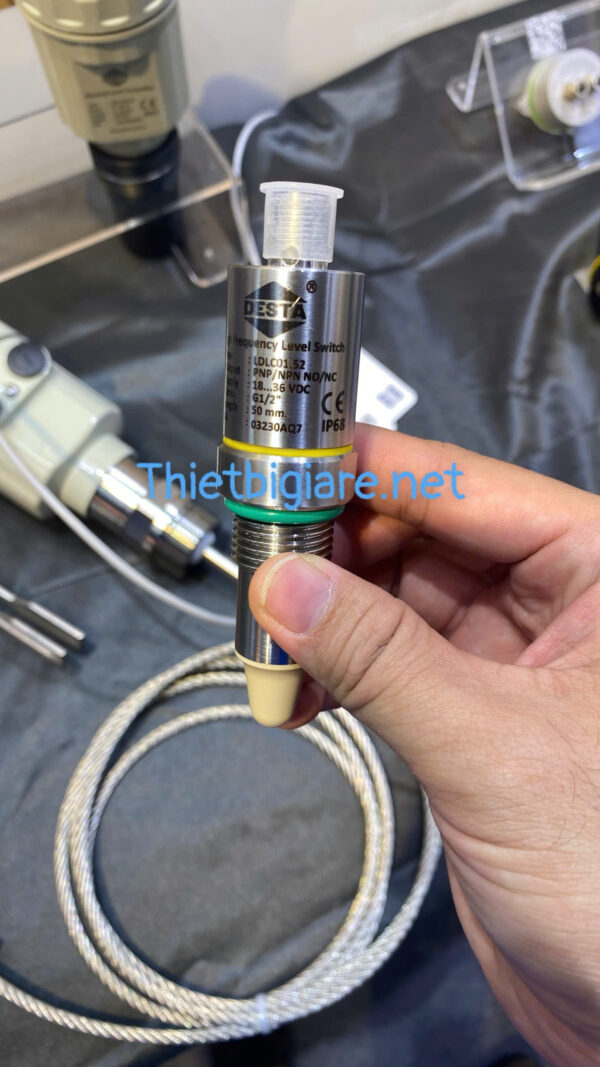

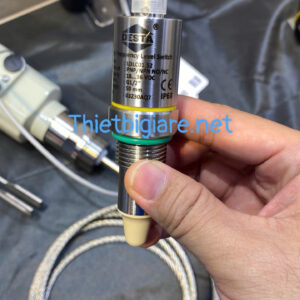

Một vài đặc điểm của cảm biến chống bám dính mã LDLC như:
- Hoạt động tốt trong môi trường có độ dính cao như: dầu, nhớt, keo dán, mật ong, hoá chất…
- Có thể sử dụng cho chất rắn như: bột than, bột mịn….
- Tín hiệu ngõ ra điều khiển đóng ngắt khởi động từ, đèn còi….
- Thiết kế nhỏ gọn với que đo dài: 52mm
- Vật liệu cảm biến làm bằng inox 316
- Thời gian đáp ứng nhanh
- Có đèn báo trạng thái làm việc
- Có thể điều chỉnh được tín hiệu xung ngõ ra
3. Hướng dẫn đấu dây tín hiệu cho công tắc báo mức đầy cạn mã hiệu LVRM, LDLC

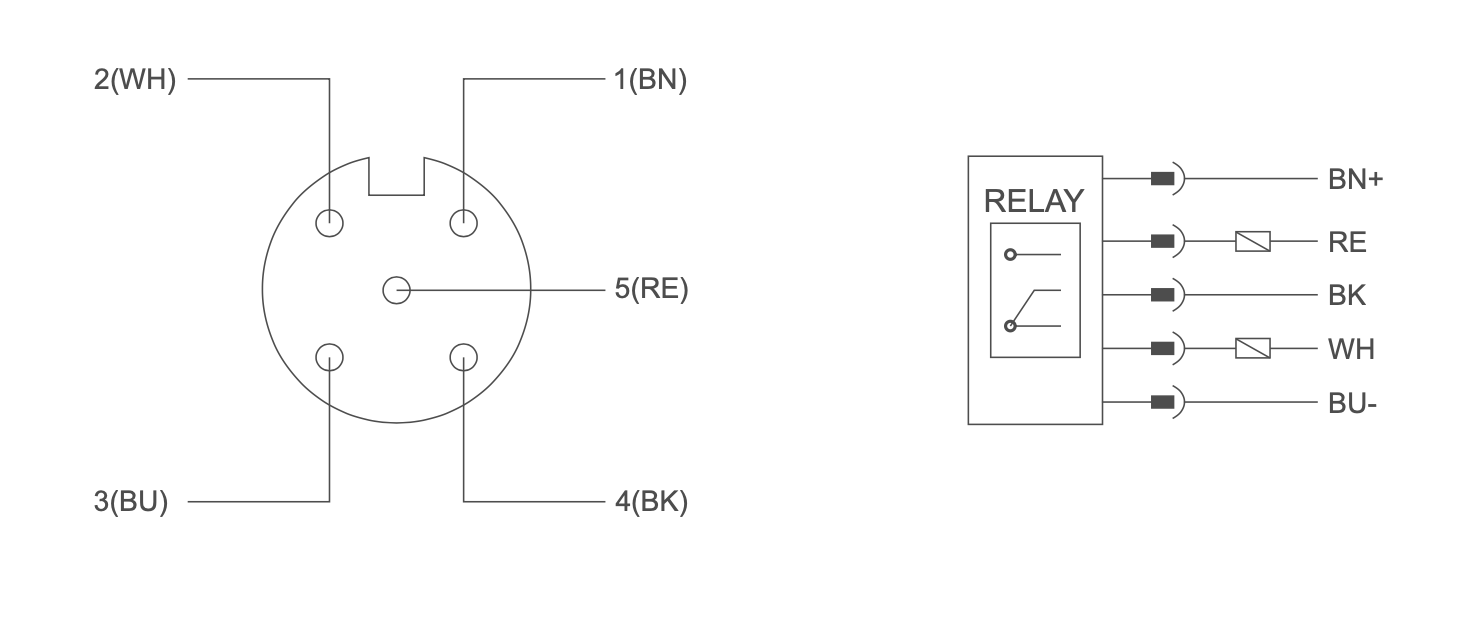

♦ Cảm biến LVRM
Cảm biến rung LVRM được kết nối bằng dây theo chuẩn M12 với 5 chân. Đầu còn lại là 5 dây được phân biệt bằng 5 màu khác nhau. Trong đó sẽ có 2 dây để cấp nguồn 24Vdc. Còn lại 3 dây sẽ là tín hiệu ngõ ra. Cụ thể như sau:
- Dây màu nâu: +24Vdc
- Dây màu đen: -24Vdc
- Dây màu trắng: NO
- Dây màu xanh: NC
- Dây màu xám: COM
Đối với 2 dây để cấp nguồn thì mặc định sẽ không thay đổi. Còn lại dây tín hiệu sẽ thay đổi tuỳ theo mục đích sử dụng của bạn.
Ví dụ: nếu bạn sử dụng cảm biến LVRM để báo đầy (báo tràn) thì sẽ đấu dây như sau:
- Dây màu xám: đấu vào 1 chân của cho đèn, còi
- Dây màu trắng: đấu vào 1 chân còn lại của đèn, còi
- Dây màu xanh: để trống
Khi nước chạm vào que đo thì dây xám nối với dây màu trắng thì đèn, còi sẽ cảnh báo. Khi nước hạ xuống thì đèn, còi sẽ ngắt vì hở mạch.
♦ Cảm biến LDLC
Cũng tương tự như cảm biến LVRM, công tắc báo mức nước LDLC cũng có 5 dây tương ứng 5 màu khác nhau. Tuy nhiên có một điểm khác là cảm biến LCLD sẽ có 3 chế độ hoạt động như sau:
- Relay: sử có 3 chân NC, NO, COM
- NPN: sử dụng 1 dây tín hiệu kết hợp với nguồn âm (-24Vdc) để điều khiển
- PNP: sử dụng 1 dây tín hiệu kết hợp với dây nguồn dương (+24Vdc) để điều khiển
4. So sánh giá của công tắc báo đầy báo cạn LVRM và LDLC
Cả hai loại cảm biến dùng để báo đầy, báo cạn này có chung nguyên lý hoạt động. Chỉ có một sự khác biệt nhỏ về hình dạng, kiểu dáng mà thôi. Chính vì vậy để chọn sử dụng loại này cũng khá khó. Để giúp các bạn dễ chọn hơn thì phần này tôi sẽ so sánh giá bán của hai loại này.
- LVRM: giá chỉ từ 170USD
- LDLC: giá chỉ từ 180USD
Giá trên áp dụng cho phiên bản cơ bản nhất. Nếu các bạn muốn chọn que đo dài hơn thì sẽ phát sinh thêm một phí nhỏ. Hai loại cảm biến này không có sự chênh lệch nhiều về giá. Vì vậy có thể các bạn sẽ cân nhắc lựa chọn dựa vào ứng dụng của nó.
- LVRM: phù hợp lắp trên tank hơn là đường ống. Ngoài ra nó phù hợp để sử dụng cho hệ thống nước sạch RO hơn.
- LCLD: có thể lắp trên đường ống và kể cả trên tank. Phù hợp để sử dụng cho dầu DO, keo dán, chất bột mịn bám dính….
Tóm lại có nhiều yếu tố quyết định chọn mua cảm biến cho phù hợp. Nếu gặp khó khăn thì các bạn có thể liên hệ với tôi để được tư vấn kỹ hơn. Thông tin liên hệ như bên dưới:
CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ TÍN VIỆT
Hotline: 0868 31 39 86 (Mr. Dương)
Email: admin@tinviet-tech.com
Các bạn có thể tham khảo các giải pháp giám sát mức nước khác tại bài viết: Tổng hợp cảm biến đo mức nước giá rẻ
