Bộ Chuyển Điện Áp Nguồn Qua 4-20mA

Bộ chuyển điện áp nguồn qua 4-20mA giá rẻ. Thiết bị giám sát điện lưới 1 pha và 3 pha ngõ ra analog. Bộ chuyển đổi điện áp AC 250V sang 4-20mA. AC Voltage Transducer ngõ ra 0-10V, 4-20mA, RS-485. Bộ chuyển đổi điện áp điện lưới sang 4-20mA giá rẻ. Thiết bị giám sát điện áp, dòng điện máy biến áp ngõ ra analog 4-20ma. Theo dõi và cảnh báo mất pha đưa tín hiệu về PLC để điều khiển. Bộ giám sát điện áp điện lưới ngõ ra 4-20mA, 0-10V, RS-485.

Điện áp từ điện lưới của điện lực phải đi qua máy biến áp trước khi đưa vào tải. Khi qua máy biến áp, điện áp đưa về dạng 3 pha từ 380Vac đến 420Vac. Vậy làm cách nào để phát hiện được mất pha hay sụt áp để gọi máy phát chạy kịp thời ? Để làm được việc đó bạn cần một thiết bị giám sát điện áp của điện lưới có ngõ ra 4-20mA để đưa về PLC. Việc còn lại là lập trình trên PLC để điều khiển gọi máy phát điện.

Trong bài viết này tôi sẽ giới thiệu cho các bạn một bộ giám sát điện áp nguồn có ngõ ra 4-20mA. Thiết bị này có giá thành tốt nhất trên thị trường hiện nay và được rất nhiều nhà máy sử dụng.

1. Bộ chuyển điện áp nguồn qua 4-20mA mã P21Z 32100E0 của hãng Lumel

Bộ chuyển đổi điện áp nguồn của chúng tôi cho phép bạn cài đặt dãy điện áp input qua phần mềm. Do đó bạn sẽ chủ động điều chỉnh thông số input để phù hợp với ứng dụng thực tế. Ngõ ra của thiết bị này là dạng Analog 4-20mA/0-10V. Với ngõ ra này, bạn có thể đưa về PLC để điều khiển hoặc đưa về đồng hồ hiển thị gắn trên tủ điện.

Thiết bị chuyển nguồn điện này chỉ hỗ trợ 1 ngõ vào là dạng điện 1 pha nên nếu bạn muốn giám sát cả 3 pha thì cần sử dụng ba bộ. Hoặc bạn chọn thiết bị khác có hỗ trợ điện 3 pha để sử dụng. Như hình trên, điện áp từ điện lưới đưa vào bộ chuyển đổi. Sau đó ngõ ra của bộ chuyển đổi được đưa tới màn hình hiển thị tại tủ điện và cài đặt ngưỡng để cảnh báo khi điện áp nằm ngoài ngưỡng cài đặt.

Model P21Z 32100E0 của hãng Lumel là loại chuyên dụng để chuyển tín hiệu dòng, áp xoay chiều về điện một chiều mA, V. Thông thường đối với các thiết bị điện trong nhà máy chúng ta chỉ cần giám sát áp 1 pha là đủ. Do đó chỉ cần input từ 0-250Vac là đã đáp ứng nhu cầu sử dụng. Bộ P21Z của Lumel có thể đọc được các dãy input như bên dưới:

• 0-110Vac
• 0-150Vac
• 0-220Vac
• 0-250Vac
• 0-300Vac

Do đó tùy vào mức điện áp mà bạn cần giám sát để chọn một dãy đo phù hợp. Nhưng phổ biến nhất vẫn là 0-250Vac.

2. Thông số kỹ thuật của bộ giám sát điện áp P21Z 32100E0 Lumel

Ngoài chức năng giám sát nguồn điện lưới, bộ chuyển điện áp nguồn qua 4-20mA còn thích hợp để giám sát điện cấp cho tải. Giả sử nguồn cho tải được cấp qua UPS, trong trường hợp mất điện lưới thì tải sẽ lấy nguồn từ UPS. Vậy làm cách nào để phát hiện sự cố của UPS khi mất điện lưới đầu vào ? Do đó bạn sẽ cần đến bộ giám sát nguồn này.

Thiết bị giám sát nguồn P21Z của chúng tôi được sản xuất từ Châu Âu nên có độ chính xác cao, thời gian đáp ứng nhanh và cách ly chống nhiễu tốt. Một vài thông số kỹ thuật của thiết bị như:

• Input đa dạng như 110V, 150V, 220V, 250V, 300V
• Output: 4-20mA, 0-10V, 0-20mA, 1-5V
• Sai số của thiết bị: 0.2%
• Cách ly chống nhiễu: 3150Vac
• Nguồn cấp: 220Vac, 24Vdc
• Thời gian phản hồi: 50ms
• Thiết kế nhỏ gọn thích hợp gắn lên tủ điện
• Thời gian bảo hành: 3 năm
• Hãng sản xuất: Lumel
• Xuất xứ: Ba Lan

Ngoài ngõ vào đa dạng thì P21Z còn hỗ trợ được nhiều dạng ngõ ra như: 0-5V, 0-10V, 0-20mA, 4-20mA, 1-5mA… Do đó nó đáp ứng được hầu hết các yêu cầu của PLC, controller trên thị trường hiện nay.

3. Mua bộ giám sát điện áp xoay chiều ngõ ra 4-20mA ở đâu ?

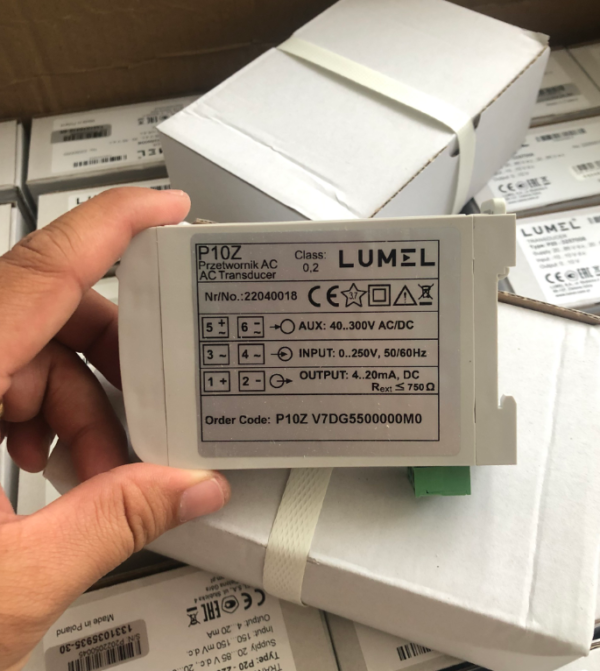

Trên thị trường hiện có rất nhiều loại chuyển đổi điện áp AC ra 4-20mA. Tuy nhiên phần lớn có xuất xứ Trung Quốc giá rẻ chất lượng kém. Do đó để chọn được thiết bị hoạt động ổn định, các bạn nên chọn mua của các hãng từ châu Âu. Model P10Z này được sản xuất tại Ba Lan và được bảo hành chính hãng đến 3 năm nên khách hàng hoàn toàn yên tâm về chất lượng của nó.

Công ty chúng tôi chuyên cung cấp các thiết bị đo lường tự động trong công nghiệp của các hãng Châu Âu giá cạnh tranh. Trong đó có bộ chuyển điện áp nguồn qua 4-20mA. Ngoài ra chúng tôi còn cấp nhiều loại thiết bị chuyển đổi phổ biến khác như:

• Chuyển đổi nhiệt độ ra 4-20mA, 0-10V
• AC DC Transducer ngõ ra Analog
• Màn hình hiển thị và điều khiển nhiệt độ, áp suất ngõ ra Rơ le, RS-485
• Cảm biến đo nhiệt độ, áp suất, đo mức giá rẻ
• ….

Tóm lại, bo chuyen dien ap nguon qua 4-20ma rất cần thiết cho nhà máy, xí nghiệp, nhà xưởng… Tất cả nhà máy đều cần phải giám sát điện áp đầu vào, điện áp tải, điện áp máy phát điện… Hãy liên hệ với chúng tôi để được tư vấn và báo giá tốt nhất. Cảm ơn các bạn đã xem qua bài viết này.
