Bộ cách ly tín hiệu 0-10V 4-20mA. Cách ly chống nhiễu tín hiệu 4-20mA 0-10V. Bo cach ly tin hieu 0-10V. Thiết bị cách ly chống nhiễu áp 0-10V. Bộ cách ly chống nhiễu dòng 4-20mA ngõ ra 0-10V. Bộ chống nhiễu tín hiệu 2500VAC ngõ ra 4-20mA 0-10V. Thiết bị cách ly 0-10V ngõ ra 0-10V. Bộ cách ly chống nhiễu tín hiệu nhiệt độ, điện trở, biến trở ngõ ra 0-10V 4-20mA.
Tín hiệu 4-20mA hay 0-10V đã trở nên quen thuộc ngày nay. Hầu hết các thiết bị công nghiệp được sử dụng trong nhà máy đều sử dụng các loại tín hiệu này. Và nó được xem là một chuẩn giao tiếp chung giữa các thiết bị. Khi muốn truyền tín hiệu từ bất kỳ thiết bị, sensor nào bắt buộc phải tín hiệu về dạng trên. Trong nhà máy, môi trường làm việc có nhiều thiết bị được lắp chung một tủ điện, ngoài ra còn có động cơ công suất lớn, biến dòng với từ trường mạnh…… Vì thế, tín hiệu khi truyền giữa các thiết bị sẽ dễ bị nhiễu, méo dạng làm ảnh hưởng đến chất lượng, độ chính xác của tín hiệu.
Để khắc phục hiện tượng trên, chúng ta phải sử dụng đến các bộ cách ly, chống nhiễu tín hiệu. Tùy vào tín hiệu cần cách ly là 0-10V hay 4-20mA mà sẽ có bộ cách ly tín hiệu phù hợp. Chức năng của thiết bị chống nhiễu là cách ly và loại bỏ hoàn toàn nhiễu tín hiệu ở ngõ vào, nguồn, ngõ ra. Đảm bảo ngõ ra thu được tín hiệu chuẩn nhất. Trong bài viết này tôi sẽ giới thiệu cho các bạn một bộ cách ly giá rẻ, hoạt động ổn định của hãng Lumel – Ba Lan.
Mục Lục Bài Viết
- 1. Giới thiệu bộ cách ly tín hiệu 0-10V của hãng Lumel – Ba Lan
- 2. Thông số kỹ thuật của bộ cách ly chống nhiễu tín hiệu 0-10V mã P20 của Lumel
- 3. Hướng dẫn đấu dây tín hiệu cho bộ cách ly chống nhiễu tín hiệu 0-10V mã P20 3257008 của hãng Lumel
- 4. Có nên mua bộ cách ly tín hiệu 0-10V giá rẻ ?
- 5. Danh sách các bộ cách ly tín hiệu 0-10V giá rẻ, hoạt động ổn định của hãng LUMEL
- ♦ Bộ cách ly tín hiệu 0-10V giá rẻ P10 5H5HF000000M0
- ♦ Bộ cách ly tín hiệu 0-10V mã P20H 33200E0
- ♦ Bộ cách ly chống nhiễu 0-10V mã P20G 0303200E0
- ♦ Bộ cách ly 0-10V cao cấp mã P30U
- ♦ Bộ cách ly tín hiệu 0-10V cao cấp mã P30H
- 6. Mua bộ cách ly chống nhiễu tín hiệu chất lượng ở đâu ?
1. Giới thiệu bộ cách ly tín hiệu 0-10V của hãng Lumel – Ba Lan
Trên thị trường có nhiều bộ cách ly tín hiệu nhưng phần lớn có isolation thấp như 1000VAC, 1500VAC. Đối với các bộ cách ly đó, tín hiệu sẽ không được cách ly hoàn toàn và tín hiệu ngõ ra sẽ còn bị méo, sai số lớn. Do đó, đối với các bộ cách ly tín hiệu 0-10V 4-20mA chúng ta nên chọn loại có isolation 2500VAC, 3000VAC, 4000VAC…
Trên thị trường có hai loại cách ly là cách ly 4-20mA và cách ly 0-10V. Tùy vào tín hiệu ngõ vào ở dạng nào mà chọn loại phù hợp. Tuy nhiên, hầu hết thiết bị hiện nay đều hỗ trợ cả hai dạng trên. Do đó, các bạn chỉ cần quan tâm đến hệ số cách ly của thiết bị có đủ lớn hay không và có đáp ứng được yêu cầu hay không.

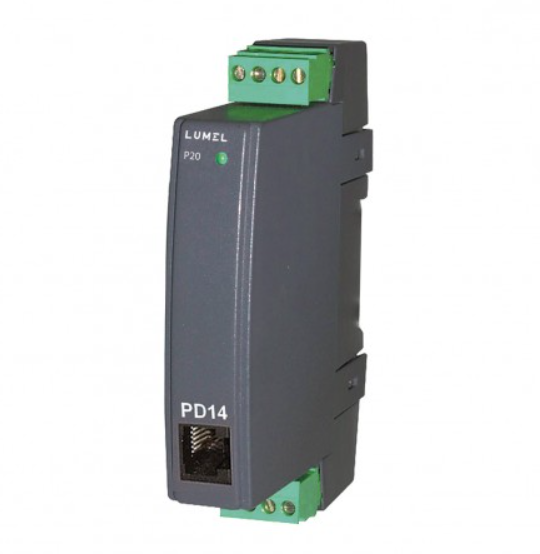

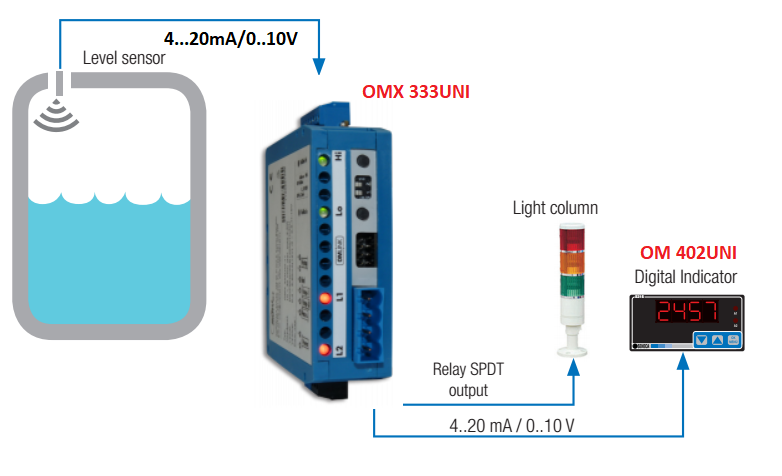

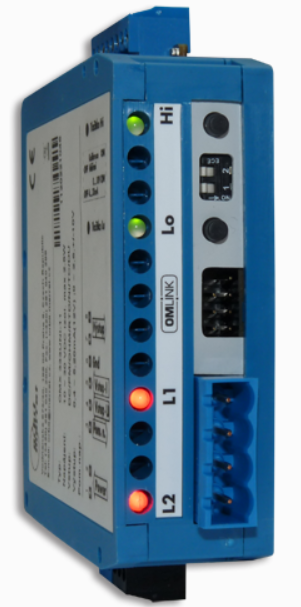

Bộ cách ly tín hiệu 4-20mA model P20 là bộ cách ly chống nhiễu tín hiệu được thiết kế nhỏ gọn gắn trên tủ điện. Tín hiệu ngõ vào đa dạng đọc được dãy điện áp từ -10…+10Vdc. Các bạn có thể scale lại dãy đo này để phù hợp với nhu cầu sử dụng. Thiết bị cho phép cài đặt qua phần mềm miễn phí của hãng. Cáp kết nối sử dụng là loại PD14 đi kèm theo thiết bị. Ở ngõ ra mặc định nó là 0-10Vdc. Tuy nhiên nếu cần sử dụng ngõ ra 4-20mA thì các bạn có thể order nhà cung cấp.
2. Thông số kỹ thuật của bộ cách ly chống nhiễu tín hiệu 0-10V mã P20 của Lumel

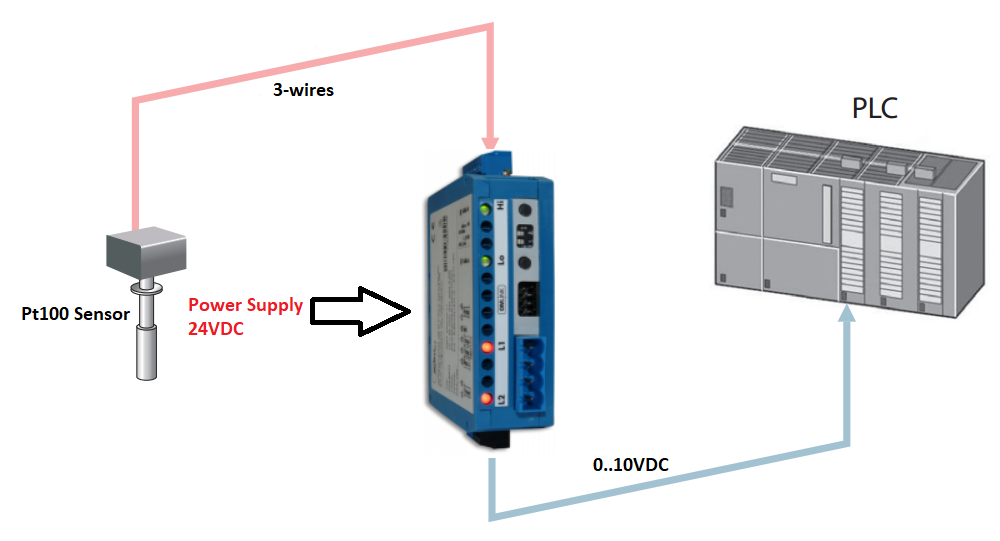

Với thiết kế nhỏ gọn, chức năng vượt trội nên bộ cách ly tín hiệu 0-10V model P20 được sử dụng phổ biến trong các nhà máy. Như hình trên, chúng ta thấy được một ứng dụng khác của nó. Ngoài chức năng cách ly thì model này còn là một thiết bị chuyển đổi tín hiệu đa năng với khả năng chống nhiễu rất tốt.
Không chỉ dừng lại ở chức năng chống nhiễu tín hiệu Vdc. Model P20 này còn hỗ trợ các tín hiệu khác như: mV, mA, RTD, TC, Registor… Các bạn có thể chọn ngõ vào ở dạng bất kỳ với ngõ ra 0-10V hoặc 4-20mA. Tuy nhiên trong phạm vi của bài viết này, tôi chỉ giới thiệu chức năng chống nhiễu tín hiệu 0-10V của nó.
Một vài thông số kỹ thuật của model P20 như sau:
- Nguồn cung cấp: 20-85Vdc, 85-253Vac (thông thường sẽ sử dụng nguồn 24Vdc)
- Ngõ vào: -10…+10Vdc
- Ngõ ra: 0-10Vdc
- Sai số: ± 0.2%
- Hệ số cách ly chống nhiễu: 3.7kVac
- Đáp ứng các tiêu chuẩn như: EN 61010-1, EN 61000-6-2, EN 61000-6-4, EN 60715
- Thời gian đáp ứng: <50ms
- Kích thước: 22.5x120x100mm
- Cài đặt dãy input qua phần mềm miễn phí
- Chuẩn bảo vệ: IP40
- Nhiệt độ làm việc: -20ºC…55ºC
- Thời gian bảo hành: 3 năm
- Hãng sản xuất: Lumel
- Sản xuất tại Ba Lan
3. Hướng dẫn đấu dây tín hiệu cho bộ cách ly chống nhiễu tín hiệu 0-10V mã P20 3257008 của hãng Lumel
Để thiết bị hoạt động được thì chúng ta cần phải đấu dây tín hiệu input, output cho chính xác. Tín hiệu 0-10V là tín hiệu điện áp một chiều DC nên sẽ có phân biệt âm (-), dương (+). Vì vậy khi đấu dây vào bộ cách ly tín hiệu 0-10V các bạn cần lưu ý vấn đề này.
Như hình trên, các bạn có thể thấy được cách bố trí các chân tín hiệu input, output và chân cấp nguồn của bộ cách ly 0-10V mã P20. Các bạn cũng có thể xem hướng dẫn chi tiết sau đây:
- Nguồn cấp: 24Vdc sẽ đấu vào chân 6, 7 của bộ cách ly P20
- Input: 0-10V đấu dây dương (+) vào chân số 4, dây âm (-) đấu vào chân số 3 của bộ P20
- Output: 0-10V sẽ là chân số 8 (+) và chân số 9 (-)
Sau khi đấu dây nguồn và input thì các bạn có thể sử dụng đồng hồ VOM để đo output của bộ P20 xem điện áp có đúng với input không. Ví dụ bạn đang có điện áp input là 5Vdc, sau khi đấu vào bộ P20 thì lấy VOM đo chân số 8,9 của bộ P20 này. Nếu kết quả VOM hiển thị cũng là 5Vdc thì chứng tỏ bạn đấu dây đúng, còn nếu đo mà không hiển thị thì bạn đã đấu dây sai hoặc bộ P20 có vấn đề cần kiểm tra.
4. Có nên mua bộ cách ly tín hiệu 0-10V giá rẻ ?
Đây có lẽ là vấn đề băn khoăn của rất nhiều kỹ sư khi chọn mua bộ chống nhiễu tín hiệu. Như đã biết thì trên thị trường hiện nay các bộ chống nhiễu rất đa dạng. Thậm chí các bạn có thể mua trên các sàn thương mại điện tử (Shopee, Lazada…). Tôi đã từng gặp một trường hợp như vậy. Khách hàng của tôi đang sử dụng tín hiệu 0-10V nhưng rất chập chờn. Sau đó họ đã mua các bộ cách ly giá rẻ về lắp vào để khử nhiễu nhưng tình hình không cải thiện. Sau đó tôi đã giới thiệu thiết bị P20 của LUMEL. Và kết quả là đã loại bỏ hoàn toàn nhiễu, hệ thống chạy cực kỳ ổn định.
Qua câu chuyện trên để thấy rằng đối với các ứng dụng khử nhiễu, chống nhiễu thì các bạn nên chọn thiết bị của các hãng có uy tín trên thị trường. Cũng đừng nên mua các thiết bị quá đắt sẽ lãng phí. Chỉ cần bỏ ra số tiền khoảng từ 2.000.000đ là có thể chọn được bộ chống nhiễu chất lượng. Các bạn có thể tham khảo model P20 của LUMEL. Đây là thiết bị có giá mềm nhất so với các hãng EU khác.
5. Danh sách các bộ cách ly tín hiệu 0-10V giá rẻ, hoạt động ổn định của hãng LUMEL
Ngoài bộ cách ly P20 3257008 mà tôi đã giới thiệu ở trên. Hãng Lumel còn có các bộ transducer khác có khả năng chống nhiễu, loại bỏ nhiễu tín hiệu 0-10V tốt như: P10, P20H, P20G, P30U, P30H… Mỗi mã hàng sẽ có ưu nhược điểm riêng. Do đó trong phần này tôi sẽ giới thiệu các mã có giá rẻ, còn các mã cao cấp hơn tôi chỉ nói sơ qua mà thôi.
♦ Bộ cách ly tín hiệu 0-10V giá rẻ P10 5H5HF000000M0
Khi nhắc đến các bộ cách ly chống nhiễu tín hiệu điện áp 0-10V giá rẻ thì không thể không kể đến mã P10 của hãng LUMEL – Ba Lan. Bộ DC transducer này được thiết kế nhỏ gọn và đáp ứng các tiêu chuẩn khắc khe nhất như EN 61010. Bộ cách ly này rất dễ sử dụng vì tín hiệu ngõ vào và ngõ ra cố định. Các bạn chỉ cần đấu dây tín hiệu đúng để sử dụng. Không phải cài đặt gì thêm. Một vài thông số kỹ thuật cơ bản của transducer như:
- Nguồn cấp: 24Vdc hoặc tuỳ chọn 220Vac
- Input: 0-10Vdc
- Output: 0-10Vdc
- Sai số: 0.2%
- Hệ số cách ly: 3.7kV
- Thời gian đáp ứng: 50ms
- Kích thước: 22.5×65.5×106.5mm
- Bảo hành: 3 năm
- Xuất xứ: Ba Lan
♦ Bộ cách ly tín hiệu 0-10V mã P20H 33200E0
Mã P20H thật chất là một bộ transducer điện áp DC. Và chúng ta sẽ thường thấy trong các mạch điện, hệ thống điện sử dụng các động cơ một chiều. Tuy nhiên ngõ vào của bộ P20H có thể cài đặt lại được bằng phần mềm. Do vậy chúng ta có thể sử dụng nó như một bộ cách ly chống nhiễu tín hiệu.
Ngoài ngõ ra analog thì bộ transducer P20H còn có tuỳ chọn ngõ ra digital RS-485. Các bạn có thể sử dụng cổng giao tiếp này để giám sát trên HMI hoặc qua các phần mềm giám sát.
Chính vì quá nhiều chức năng như vậy nên thiết bị này có giá thành cao hơn mã P10. Tuy nhiên đổi lại các bạn sẽ có sử dụng bộ P20H trong nhiều ứng dụng khác nhau và thích hợp làm vật tư dự phòng cho hệ thống. Thông số kỹ thuật của transducer P20H như sau:
- Input: ± 400Vdc (cài đặt lại 0-10Vdc bằng phần mềm)
- Output: 0-10V hoặc tuỳ chọn 4-20mA
- Nguồn cấp tiêu chuẩn: 24Vdc hoặc 220Vac
- Sai số: 0.2%
- Có tuỳ chọn giao tiếp Modbus RTU (RS-485)
- Cài đặt lại dãy đo bằng phần mềm miễn phí
- Hệ số cách ly: 3.2kV
- Bảo hành 1 đổi 1 trong 36 tháng
- Xuất xứ: LUMEL – Ba Lan
♦ Bộ cách ly chống nhiễu 0-10V mã P20G 0303200E0
Nếu bạn mong muốn tìm một bộ cách ly cho phép cài đặt được input và output thì mã P20G là một sự lựa chọn hợp lý. Một điểm đặc biệt của bộ cách ly P20G này là nó cho phép người dùng calib tín hiệu output bằng phần mềm. Chính vì vậy mà người sử dụng dễ dàng cân chỉnh để hệ thống hoạt động chính xác nhất.
Khi một thiết bị có những chức năng đặc biệt thì giá thành của nó cũng không hề rẻ. Bộ cách ly P20G cũng vậy, giá của nó sẽ cao hơn P10 va P20H.
- Input: 0-10Vdc
- Output: 0-10Vdc (calib lại output bằng phần mềm)
- Nguồn cấp tiêu chuẩn: 24Vdc hoặc 220Vac
- Sai số: 0.2%
- Cài đặt lại dãy đo bằng phần mềm miễn phí
- Hệ số cách ly: 3.2kV
- Bảo hành 1 đổi 1 trong 36 tháng
- Xuất xứ: LUMEL – Ba Lan
♦ Bộ cách ly 0-10V cao cấp mã P30U
Bên cạnh các bộ isolator giá rẻ thì hãng LUMEL cũng có các bộ đa chức năng, trong đó mã P30U là một trong số đó.
Điểm khác biệt rõ nhất mà chúng ta dễ dàng nhận biết bằng mắt thường chính là màn hình LCD hiển thị ở mặt trước bộ P30U này. Ngoài ra bộ transducer P30U còn có cổng Ethernet cho phép người dùng kết nối đến PC hoặc phần mềm giám sát khác. Một điểm đặc biệt nữa chính là khả năng lưu trữ dữ liệu vào thẻ nhớ giống như các bộ datalogger. Chức năng này giúp chúng ta lưu được logs của hệ thống và phân tích để phát hiện những bất thường trên hệ thống.
Nếu các bạn sử dụng P30U để làm bộ cách ly tín hiệu 0-10Vdc vẫn được nhưng sẽ lãng phí các tính năng sẵn có của nó. Do đó rất ít khách hàng sử dụng P30U để làm bộ cách ly mà đa số họ sẽ chọn mã P10, P20.
♦ Bộ cách ly tín hiệu 0-10V cao cấp mã P30H
Tương tự như mã P30U, bộ transducer P30H cũng có các chức năng tương tự. Chúng ta có thể xem mã P30H là một sự nâng cấp từ P20H.
Bộ transducer P30H này cũng thường được sử dụng trong hệ thống điện DC như trạm sạc xe điện, tàu điện… Điểm nổi trội của nó là có cổng ethernet để giám sát online và ngoài ra nó cũng đo đếm được điện năng tiêu thụ DC của hệ thống. Chính vì vậy mà các trạm sạc sẽ sử dụng bộ P30H này để đo điện năng tiêu thụ.
Tuy nhiên nếu bạn sử dụng P30H như một bộ cách ly chống nhiễu 0-10V hoàn toàn được. Tuy nhiên giá thành của nó sẽ cao hơn các bộ đơn giản như P10 hoặc P20.
6. Mua bộ cách ly chống nhiễu tín hiệu chất lượng ở đâu ?
Trên thị trường có nhiều model cách ly tín hiệu. Đa số xuất xứ Trung Quốc với giá rẻ và chất lượng kém. Để chọn được bộ cách ly tín hiệu chất lượng chúng ta nên chọn của các hãng châu Âu. Hiện nay giá thành của các hãng châu Âu không còn đắt đỏ như những năm về trước. Có những hãng với giá rất cạnh tranh như Lumel, Merret Orbit, JSP, G-Sensor….
Thietbigiare.net tự hào là đại diện phân phối tại Việt Nam của các hãng giá cạnh tranh đến từ châu Âu. Trong đó, bo cach ly tin hieu 0-10V model P20 của hãng Lumel – Ba Lan. Đây là thiết bị có giá cạnh tranh nhất và chế độ bảo hành chính hãng 1 đổi 1 trong 3 năm. Một số ưu điểm của thiết bị cách ly P20 so với hàng tương đương của các hãng khác như:
- Giá thành thấp hơn
- Thời gian bảo hành lâu dài tới 3 năm
- Hàng nhập khẩu có đầy đủ CO CQ
- Độ chính xác, độ ổn định cao hơn
- Hỗ trợ kỹ thuật trọn đời
- Đáp ứng các tiêu chuẩn khắc khe trong nhà máy
Chúng tôi đã phân phối model P20 này khắp cả nước trong đó có các đối tác lớn như: Vinamilk, VinaArgi, GreenFeed…… Với đội ngũ nhân viên nhiều năm kinh nghiệm, phong cách làm việc chuyên nghiệp. Thietbigiare sẽ mang lại giải pháp tốt nhất, tối ưu nhất cho nhà máy của bạn.
Để được tư vấn và nhận báo giá đặc biệt cho dự án lớn vui lòng liên hệ:
