Biến Dòng Analog 4-20mA

CT dòng ngõ ra 4-20mA. Biến dòng analog 4-20mA giá rẻ. Bộ biến dòng ngõ ra 4~20mA có sẵn giá rẻ. CT dòng AC DC 50A 100A 150A 300A 1000A. CT dòng AC DC ra 4-20mA. Bộ biến dòng ngõ ra trực tiếp 4-20mA. Thiết bị CT dòng ra thẳng dòng 4~20mA. Bộ Current Transformer 50A 100A 150A 300A 1000A AC ra 4-20mA DC.

Dòng điện một chiều (DC) và xoay chiều (AC) không còn xa lạ với những ai học kỹ thuật. Ngoài dòng điện (I) thì điện áp (V) cũng là đại lượng mà chúng ta được học từ khi còn ngồi trên ghế phổ thông. Như chúng ta đã biết, dòng điện và điện áp có mối liên hệ chặt chẽ với nhau. Chắc hẳn chúng ta đã từng nghe đến các trạm biến áp hay máy biến áp. Đối với dòng điện cũng có biến dòng hoặc CT dòng. Trong bài viết này tôi sẽ giới thiệu đến các bạn một bộ biến dòng analog 4-20mA.

Biến dòng hay CT dòng (Current Transformer) là thiết bị dùng để chuyển đổi dòng điện có giá trị cao xuống giá trị thấp. Ví dụ như: CT dòng 300A/5A hay 100A/1A…. Vậy tại sao phải sử dụng đến biến dòng ? Câu trả lời là để điều khiển dễ dàng hơn. Chúng ta không thể đưa dòng 1000A, 300A về PLC hoặc biến tần để điều khiển được. Đó chính là lý do tại sao phải cần đến CT dòng.

1. Máy biến dòng analog 4-20mA là gì ?

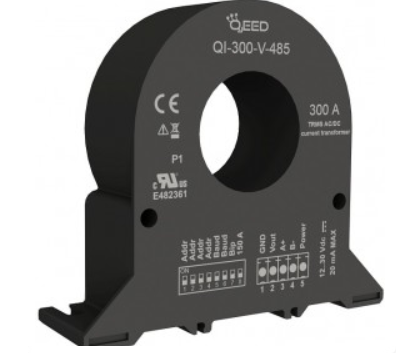

Biến dòng analog 4-20mA là một bộ biến dòng thế hệ mới và được nâng cấp thêm nhiều chức năng mang lại sự tiện lợi và hiệu quả cao cho nhà máy. Như đã biết, CT dòng truyền thống thường có ngõ ra là 5A, 1A. Do đó, chúng ta phải sử dụng thêm bộ chuyển đổi 0-1A 0-5A ra 4-20mA để đưa về biến tần, PLC. Điều này sẽ gây tốn kém và hệ thống sẽ phức tạp hơn.

Để khắc phục nhược điểm trên, CT dòng analog 4-20mA đã được cho ra đời. Các CT dòng này sẽ biến đổi trực tiếp từ dòng 1000A 300A, 150A, 100A, 50A về dòng 4~20mA. Do đó, chúng ta không cần sử dụng thêm thiết bị nào khác. Biến dòng analog 4-20mA mang lại hiệu quả kinh tế cao, hệ thống đơn giản, độ chính xác cao.

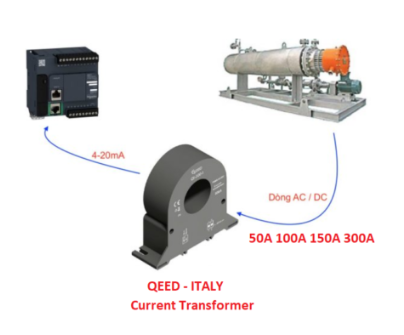

Tín hiệu ngõ ra của biến dòng analog là 4~20mA nên chúng ta có thể sử dụng để đưa về bất kỳ thiết bị nào. Như PLC, biến tần, bộ hiển thị để giám sát tốc độ quay của động cơ, hay qua các bộ giao tiếp modbus để đưa về BMS, DCIM…. Như hình trên, chúng ta giám sát được bơm đang hoạt động với công suất bao nhiêu % và có thể điều khiển để bơm chạy nhanh/chậm tùy vào trạng thái của hệ thống.

2. Thông số kỹ thuật của biến dòng analog 4-20mA

Trên thị trường hiện nay, có rất nhiều loại biến dòng khác nhau với xuất xứ khác nhau. Do đó, chúng ta cần phân biệt loại nào là CT dòng bình thường và loại nào là CT dòng có ngõ ra 4-20mA. Để đảm bảo chất lượng và độ chính xác của hệ thống chúng ta nên chọn thiết bị của các hãng xuất xứ châu Âu như: Ý, Đức, Pháp, Anh….

Bộ biến dòng analog 4-20ma của hãng Lumel xuất xứ từ Ba Lan với độ chính xác cao, thời gian đáp ứng nhanh, độ bền cao…. Ngoài ra, các model CT dòng của hãng này còn có khả năng cách ly chống nhiễu tốt, có khả năng giao tiếp qua Modbus. Một vài thông số kỹ thuật của model biến dòng hãng Lumel như:

• Nguồn cung cấp: 24VDC ± 15%
• Dòng ngõ vào AC: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600A, 750A
• Dòng ngõ vào DC: 50A, 100A, 150A, 200A, 300A
• Tín hiệu ngõ ra: 4-20mA, 0-20mA
• Sai số: ±0.5%
• Thời gian đáp ứng: <600ms
• Đường kính lỗ: Ø28mm, Ø32mm
• Nhiệt độ làm việc: 0ºC…+70ºC

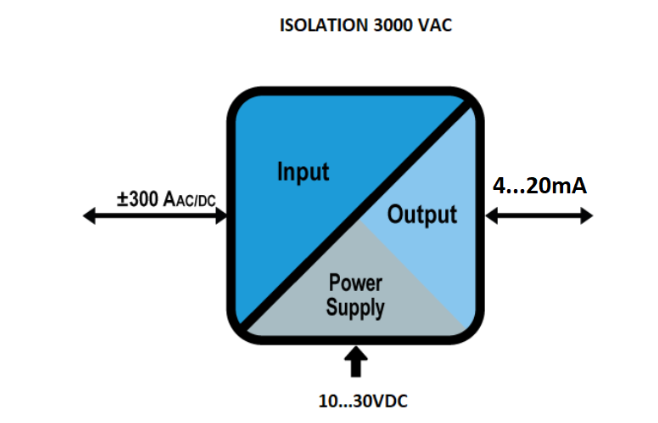

• Cách ly chống nhiễu 6400VAC
• Thời gian bảo hành: 36 tháng
• Xuất xứ: Lumel – Ba Lan

Một ưu điểm nữa của bien dong analog 4-20mA hãng Lumel là đọc được dòng điện ngõ vào AC lẫn DC. Đối với dòng ngõ vào là DC thì thiết bị có thể đọc được cả dòng điện âm. Các thao tác cài đặt được thực hiện dễ dàng qua Switch có sẵn trên thiết bị.

3. Có những loại CT dòng analog 4-20mA nào ?

Khi nhắc đến CT dòng thì chúng ta sẽ nghĩ ngay đến loại dùng cho điện xoay chiều 3 pha. Còn khi nói đến CT dòng analog thì chúng ta nghĩ ngay đến điện xoay chiều 1 pha. Do đặc thù của CT dòng analog là kích thước nhỏ, đường kính lỗ nhỏ và ngõ ra là dạng analog 4-20mA nên chỉ phù hợp cho các ứng dụng đo dòng dưới 1000A. Trên thực tế biến dòng analog được chia ra làm hai loại:

• Biến dòng analog cho điện xoay chiều AC
• Biến dòng analog cho điện một chiều DC

Ngoài cách phân biệt dựa vào đặc tính của dòng điện thì một cách phân biệt khác là dựa vào độ lớn của dòng điện ngõ vào. Dòng điện ngõ vào lớn thì kích thước dây điện cũng lớn và yêu cầu đường kính lỗ của CT dòng cũng phải lớn. Do đó cách phân biệt dựa vào độ lớn dòng điện ngõ vào được sử dụng phổ biến hơn. Các loại CT dòng analog hay gặp là:

• CT dòng 50A ngõ ra 4-20mA
• CT dòng 100A ngõ ra 4-20mA
• CT dòng 150A ngõ ra 4-20mA
• CT dòng 200A ngõ ra 4-20mA
• CT dòng 300A ngõ ra 4-20mA
• CT dòng 400A ngõ ra 4-20mA
• CT dòng 500A ngõ ra 4-20mA
• CT dòng 600A ngõ ra 4-20mA
• CT dòng 700A ngõ ra 4-20mA
• CT dòng 800A ngõ ra 4-20mA
• CT dòng 900A ngõ ra 4-20mA
• CT dòng 1000A ngõ ra 4-20mA

4. Những lưu ý khi chọn mua biến dòng analog giá rẻ

Giống như hầu hết các thiết bị đo lường khác trong công nghiệp. Mỗi biến dòng sẽ có thông số riêng và phù hợp để lắp đặt ở những nơi khác nhau. Do đó khi chọn mua biến dòng, các bạn cần phải dựa trên yêu cầu thực tế để xác định được loại biến dòng phù hợp. Một số điểm cần lưu ý khi chọn mua CT dòng ngõ ra 4-20mA như:

• Thông số dòng điện đầu vào là bao nhiêu Ampe (A) ? Dòng điện một chiều (DC) hay xoay chiều (AC) ?
• Thông số ngõ ra hay dòng thứ cấp là 5A, 1A hay 4-20mA
• Tiết diện dây điện cần lắp biến dòng là bao nhiêu milimet (mm). Từ đó mới xác định được đường kính lỗ của biến dòng. Lưu ý: đường kính lỗ của CT dòng phải lớn hơn tiết diện của dây điện
• Sai số cho phép là bao nhiêu ?
• Có cần cách ly chống nhiễu hay không ?
• Có yêu cầu xuất xứ từ nước nào hay khu vực nào hay không ? Thông thường sẽ ưu tiên loại có xuất xứ ở Châu Âu.

Với những lưu ý trên, bạn sẽ dễ dàng chọn được biến dòng chất lượng và đáp ứng được yêu cầu. Ngoài ra trong một số trường hợp dòng lớn như 1000A thì cần linh động sử dụng CT dòng 1000A/5A kết hợp với Transducer 5A sang 4-20mA để đáp ứng yêu cầu.

5. CT dòng ra trực tiếp analog 4-20mA giá rẻ

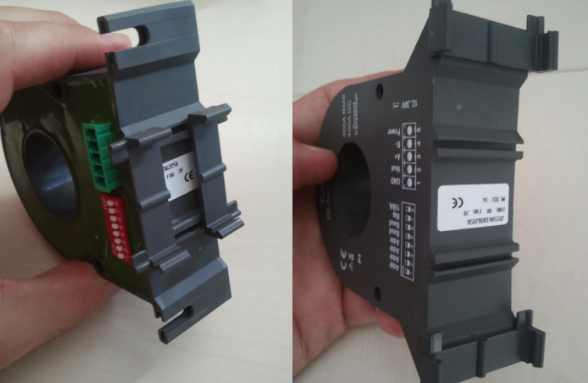

T22CT là dòng CT có ngõ ra analog 4-20mA của hãng LUMEL – Ba Lan. Với thang đo rộng từ 50A AC đến 750A AC giúp các bạn có nhiều lựa chọn cho tủ điện của mình.

CT dòng này đo dòng AC trực tiếp từ thanh cái và chuyển về dạng 4-20mA để đưa về PLC. Vì vậy các bạn không cần sử dụng thêm thiết bị trung gian nào.

Chính vì nó ra thẳng 4-20mA nên bạn phải cấp nguồn nuôi 24Vdc cho nó hoạt động. Khác với CT dòng truyền thống không cần cấp nguồn nuôi. Sai số của biến dòng T22CT là 0.5% đảm bảo hệ thống của bạn hoạt động chính xác nhất.

Với chế độ bảo hành 3 năm, CT dòng T22CT của hãng LUMEL có nhiều lợi thế cạnh tranh. Đặc biệt là giá bán thấp hơn các hãng khác trên thị trường. Đối với thang đo 50A thì CT dòng này có giá chỉ 1.500.000đ. Nếu các bạn mua số lượng lớn sẽ nhận được thêm chiết khấu từ phía nhà sản xuất.

6. Hướng dẫn kiểm tra biến dòng analog ở chế độ không tải

Mục đích của thao tác kiểm tra này là để xác định biến dòng ngõ ra 4-20mA của bạn có bị hư hay không. Ngoài ra bạn cũng có thể sử dụng cách này để kiểm tra nhanh khi mới mua biến dòng mới. Thao tác kiểm tra này được chúng tôi thử nghiệm trên biến dòng ngõ ra 4-20mA mã hiệu T22CT của hãng LUMEL.

• Bước 1: kết nối nguồn 24Vdc vào biến dòng
• Bước 2: dùng VOM đo chế độ đo dòng mA và chọn thang đo thấp (20mA hoặc 200mA)
• Bước 3: đưa 2 que đo vào 2 chân output của biến dòng T22CT
• Bước 4: nếu kết quả mà VOM hiển thị là 4mA thì biến dòng bình thường. Ngược lại nếu VOM hiển thị 0 thì chứng tỏ biến dòng đã bị hỏng.

Ví dụ thang đo của biến dòng là 0-50A AC và ngõ ra 4-20mA. Điều này có nghĩa là không tải (0A) thì ngõ ra bắt buộc phải là 4mA. Nếu đo không tải mà ngõ ra 0mA chứng tỏ thiết bị đã bị hỏng.

Sau khi thực hiện bước kiểm tra này, các bạn có thể lắp biến dòng vào tủ điện và xỏ dây cần đo qua lỗ của biến dòng. Cuối cùng là cho tải lên và đo lại lần nữa để kiểm tra độ chính xác của biến dòng.

7. Những lợi ích khi mua biến dòng analog tại thietbigiare.net

Thietbigiare.net tự hào là đơn vị chuyên cung cấp các loại biến dòng analog chính hãng, giá rẻ của LUMEL – Ba Lan. Biến dòng analog mà chúng tôi cung cấp có những ưu điểm vượt trội và độ chính xác cao. Những lợi ích khi mua hàng tại thietbigiare.net như:

• Có chính sách bảo hành chính hãng 1 đổi 1 trong 36 tháng đầu tiên
• Hỗ trợ kỹ thuật trọn đời
• Miễn phí giao hàng trên toàn quốc
• Cam kết hàng chính hãng, có đầy đủ VAT, CO, CQ, hiệu chuẩn, kiểm định
• Giá sản phẩm thấp hơn các nhà cung cấp khác
• Được tư vấn bởi nhân viên kỹ thuật nhiều năm kinh nghiệm và đề xuất giải pháp tối ưu nhất cho khách hàng

Đặc biệt đối với mẫu biến dòng T22CT, T23CT của Lumel, chúng tôi cam kết giá thấp hơn nhiều so với các nhà cung cấp đến từ châu Âu khác (Seneca, QEED). Để nhận được tư vấn và báo giá xin vui lòng liên hệ:
