Biến Dòng 500A Ngõ Ra 4-20mA

Biến Dòng 500A Ngõ Ra 4-20mA giá rẻ. CT dòng analog ngõ ra 0-20mA. Bộ biến dòng 0-500A AC ngõ ra 4-20mA DC. Thiết bị chuyển đổi dòng AC sang 4-20mA. Current Transformers 500A AC to 4-20mA. Biến dòng đo lường có ngõ ra Analog. Cục biến dòng 500A 700A 900A ngõ ra 4-20mA. CT dòng từ 0-500A AC sang 4-20mA. AC Transducer to 0-20mA. Bộ CT dòng 500A xoay chiều có ngõ ra 4-20mA, 0-10V. Biến dòng 1 pha AC 500A ngõ ra 4-20mA. CT dòng giá rẻ 0-1000A ngõ ra 4-20mA.

Biến dòng là thiết bị rất quen thuộc, được sử dụng rất phổ biến hiện nay. Các bạn có thể dễ dàng thấy thiết bị này ở trạm biến thế, tủ điện trong nhà máy… Chức năng chính của thiết bị này là biến đổi dòng điện sơ cấp lớn ngõ vào thành dòng điện thứ cấp nhỏ ở ngõ ra. Chúng ta còn gọi thiết bị này là CT dòng. CT là viết tắt của từ Current Transformer. Thuật ngữ chuyên dùng để chỉ các thiết bị để chuyển đổi dòng điện cao sang dòng điện thấp hơn.

Có nhiều loại CT dòng như: 100/5A, 500/5A, 1000/5A, 700/1A…. Dòng thứ cấp thường là 1A hoặc 5A AC. Tuy nhiên hiện nay đã có một loại biến dòng Analog có thể chuyển đổi trực tiếp sang dòng 4-20mA DC. Trong bài viết này tôi sẽ giới thiệu một bộ biến dòng analog 500A ra 4-20mA giá rẻ của Châu Âu.

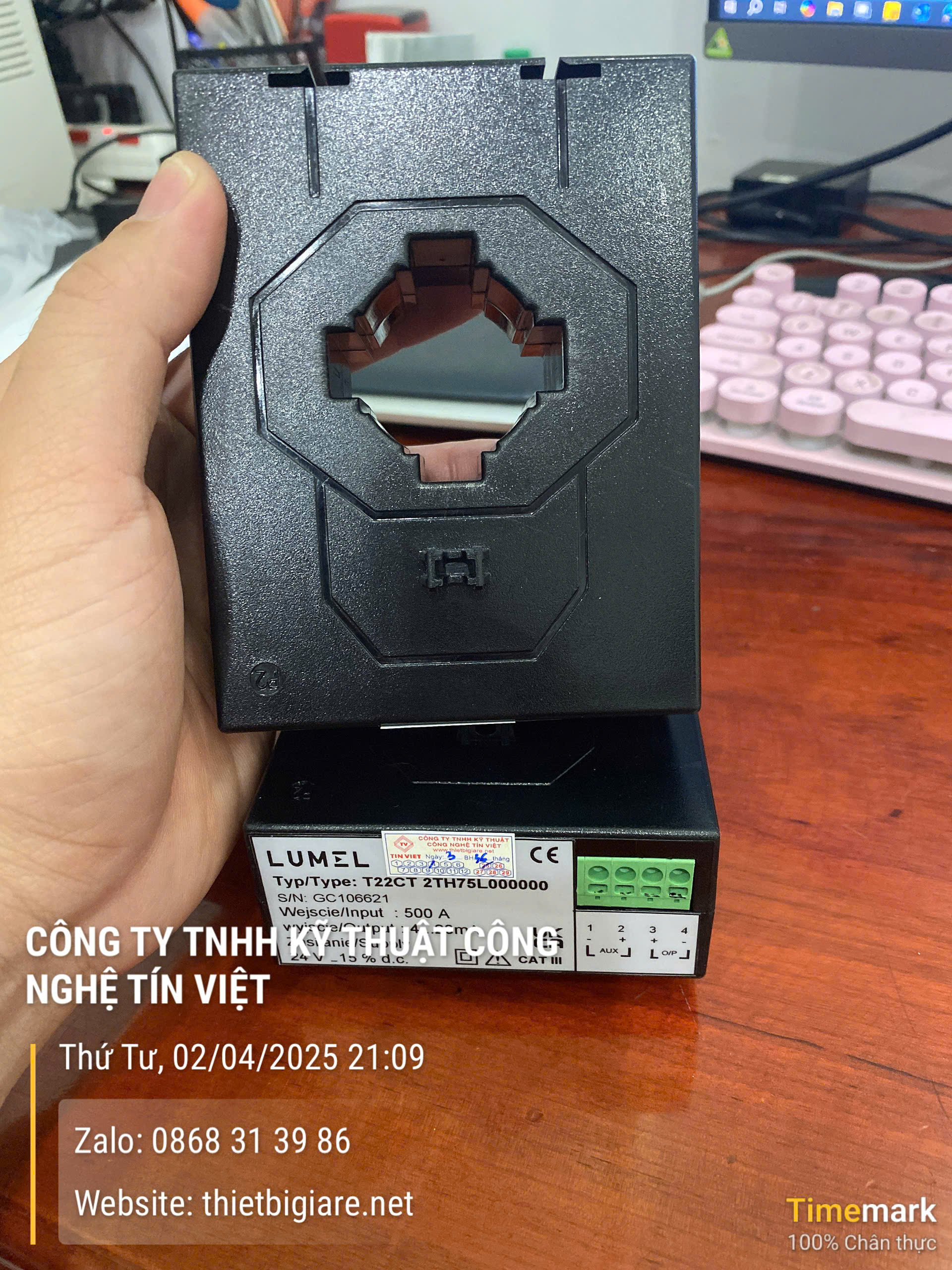

1. Bộ biến dòng AC 0-500A ngõ ra 4-20mA DC giá rẻ

Nguồn điện từ lưới điện sau khi đi qua khỏi máy biến áp sẽ đưa vào phục vụ sản xuất. Biến dòng sẽ được lắp tại tủ điện lưới để lấy tín hiệu về đồng hồ đo công suất điện hoặc đưa dòng 4-20mA về PLC để điều khiển ATS. Do đó CT dòng có vai trò rất quan trọng trong các tủ điện. Tùy vào công suất thiết kế bao nhiêu VA mà độ lớn của dòng điện và kích thước thanh cái sẽ khác nhau.

Thông thường đối với các nhà máy công suất tầm trung thì dòng điện thường sẽ từ 0-500A AC. Vì thế CT dòng 0-500A ra 4-20mA rất phù hợp. Đối với tủ điện 3 pha bạn có thể sử dụng 3 biến dòng hoặc chỉ cần 1 cái duy nhất. Tín hiệu từ CT dòng này sẽ được đưa về PLC, SCADA, BMS… để theo dõi và điều khiển theo yêu cầu.

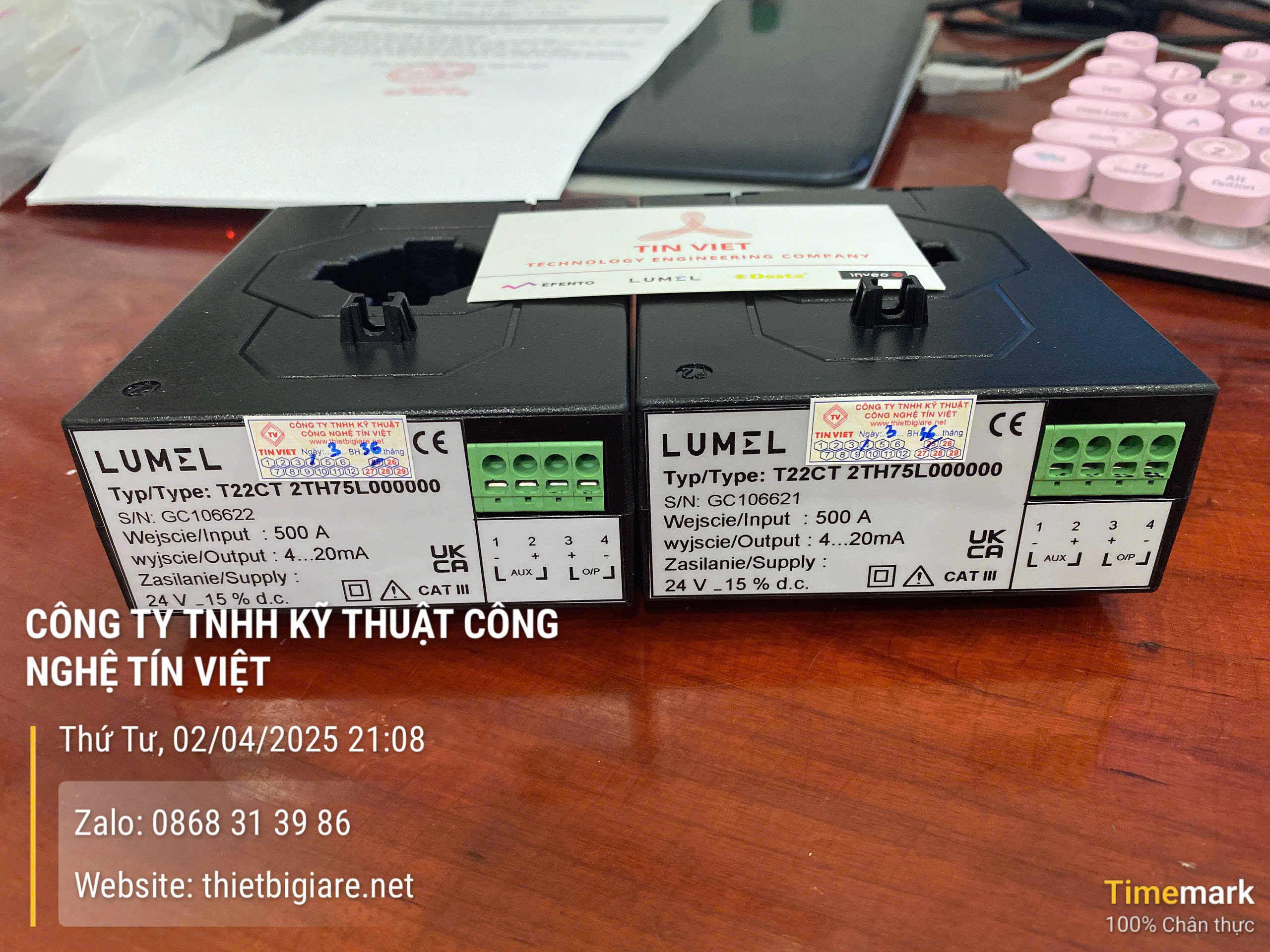

2. Thông số kỹ thuật của CT dòng 500A ra 4-20mA của Châu Âu

Trên thị trường hiện nay có nhiều loại biến dòng Analog với ngõ ra là tín hiệu dạng 4-20mA. Tuy nhiên phần lớn các loại giá rẻ đều có xuất xứ từ Trung Quốc với chất lượng kém, hoạt động không ổn định. Do đó để chọn được biến dòng 500A ngõ ra 4-20mA có chất lượng tốt, các bạn nên chọn của các hãng đến từ Châu Âu.

CT dòng của chúng tôi được thiết kế và sản xuất tại Châu Âu nên có độ chính xác rất cao, hoạt động ổn định, chống nhiễu tốt. Do đó bạn có thể sử dụng chúng ở bất kỳ nơi đâu, bất kỳ ứng dụng nào. Một vài thông số kỹ thuật của thiết bị như:

• Dòng đầu vào: 0-500A AC
• Ngõ ra: 4-20mA
• Sai số: 0.5%
• Đường kính lỗ lớn
• Nguồn cấp: 24VDC
• Cách ly chống nhiễu tốt
• Hệ số các ly: 6.1kVAC
• Thời gian đáp ứng nhanh: <500ms
• Xuất xứ: Ba Lan

3. Hướng dẫn cách lắp đặt biến dòng đo lường

Trên mỗi biến dòng đều có một lỗ tròn có kích thước to nhỏ khác nhau. Lỗ này dùng để xuyên thanh cái hoặc dây điện mà bạn cần giám sát dòng qua. Đối với các loại biến dòng lớn thì kích thước lỗ sẽ càng lớn và ngược lại. Ngoài ra trên bộ CT dòng cũng sẽ có các ký hiệu để phân biệt (+-) đối với ngõ ra, phân biệt P1, P2 đối với ngõ vào.

Nguyên lý hoạt động của biến dòng dựa trên hiện tượng cảm ứng điện từ mà chúng ta được học ở phổ thông. Khi dòng điện chạy qua dây dẫn sẽ có một điện trường cảm ứng lên cuộc dây và sinh ra dòng điện. Do đó chiều của dòng điện chạy qua cuộn dây sẽ quyết định đến chiều của ngõ ra. Ví dụ ngõ ra là 4-20mA, chiều dòng điện ngõ vào từ trái sang phải thì ngõ ra ra là điện dương còn nếu đo ngõ ra là điện âm thì bạn cần phải đổi lại chiều của CT dòng.

Như video ở trên, chúng ta dễ dàng biết được các ký hiệu cũng như cách lắp biến dòng trong thực tế. Việc lắp đặt thiết bị này rất đơn giản, nếu lắp không đúng chiều thì sửa lại mà không ảnh hưởng đến hệ thống.

4. Cách kiểm tra biến dòng 500A ra thẳng 4-20mA

Một phương pháp để kiểm tra biến dòng ngõ ra 4-20mA là sử dụng VOM để đo dòng ngõ ra. Do ngõ ra của nó là 4-20mA nên khi dòng đầu vào 0A thì ngõ ra sẽ là 4mA. Có nghĩa là ở trạng thái không tải, khi cấp nguồn cho CT này thì ngõ ra mặc định là 4mA.

Như hình trên, khi cấp nguồn thì đồng hồ VOM hiển thị la 4mA. Chứng tỏ biến dòng này vẫn còn hoạt động bình thường. Các bạn có thể yên tâm gắn vào tủ điện vào đấu nối vào PLC.

Nếu trường hợp các bạn đo không tải mà đồng hồ VOM hiển thị số 0 thì chứng tỏ CT này đã bị hỏng và cần phải thay thế.

5. Hướng dẫn đấu dây tín hiệu trên CT dòng 500A ra thẳng 4-20mA

Đối với CT dòng truyền thống, các bạn đấu dây rất đơn giản vì nó không cần cấp nguồn. Vì vậy chỉ có 2 dây ngõ ra và đấu về transducer hoặc đồng hồ hiển thị dòng dạng cơ trên tủ điện.

Tuy nhiên đối với CT dòng ra thẳng 4-20mA thì đòi hỏi bạn phải cấp nguồn 24Vdc để nuôi cho nó. Do đó quá trình đấu dây có phần phức tạp hơn những không quá khó. Đối với CT dòng 4-20ma mã T22CT, các bạn chỉ cần làm theo hướng dẫn sau:

• Bước 1: cố định biến dòng vào tủ điện bằng ốc vít
• Bước 2: xỏ dây qua lỗ của biến dòng T22CT
• Bước 3: cấp nguồn 24Vdc vào chân 1, 2 của biến dòng
• Bước 4: lấy tín hiệu ngõ ra 4-20mA của biến dòng bằng chân 3, 4
• Bước 5: bật nguồn và kiểm tra tín hiệu

6. Biến dòng 500A thích hợp cho động cơ bao nhiêu kW ?

Biến dòng thường được sử dụng để đo dòng của động cơ điện 3 pha. Vì vậy nếu bạn biết công suất của động cơ thì chọn biến dòng bao nhiêu cho phù hợp ? Có một cách tính nhanh từ công suất của động cơ là lấy công suất nhân 2 lên thì sẽ ra dòng điện dây.

Ví dụ: động cơ có công suất 22kW thì dòng điện dây ~44A.

Ngoài ra còn có cách khác để tính dòng điện chính xác hơn là áp dụng công thức:

I = P / (√3 x U x cos phi x hiệu suất)

Trong đó: P là công suất động cơ, U là điện áp (380V)

Ví dụ: công suất 22kW thì ta áp dụng công thức: I = 22000 / (√3 x 380 x 0.8) = 42A

Quay trở lại với câu hỏi biến dòng 500A sẽ phù hợp cho động cơ có công suất bao nhiêu ? thì áp dụng cách tính nhanh ở trên, CT dòng này phù hợp cho động cơ có công suất <250kW.

Trong trường hợp các động cơ có công suất lớn hơn, các bạn nên chọn biến dòng ngõ vào lớn như 600A hoặc 750A.

7. Các ứng dụng cần đến bộ biến dòng analog 500A ra 4-20mA

Current Transformers có vai trò rất quan trọng trong ngành công nghiệp. Đặc biệt là loại biến dòng Analog có ngõ ra 4-20mA. Vì khi sử dụng nó bạn sẽ tiết kiệm được khá nhiều chi phí so với biến dòng truyền thống. Bạn không cần phải sử dụng thêm bộ AC Transducer ra 4-20mA nữa mà lấy trực tiếp từ CT dòng Analog.

Hiện nay có rất nhiều ứng dụng cần đến bộ biến dòng 500A ngõ ra 4-20mA như:

• Giám sát dòng ngõ vào từ điện lưới
• Theo dõi dòng điện của động cơ đề điều khiển biến tần
• Đo dòng của điện lưới và điều khiển ATS gọi máy phát khi mất điện lưới
• Cảnh báo quá tải, quá dòng cho thiết bị
• Phát hiện sớm sự cố thay đổi điện đột ngột tại các trạm điện
• ….

Các ứng dụng liên quan đến biến dòng, CT dòng là rất nhiều. Từ những ứng dụng có dòng điện nhỏ như 15A, 25A, 50A đến những dòng lớn như 100A, 200A, 300A, 500A hay 1000A. Còn ngõ ra có thể là 5A, 1A hay nhỏ hơn là 4-20mA, 25mA…. Do đó dựa vào nhu cầu thực tế mà bạn sẽ chọn một loại CT dòng phù hợp.

Tóm lại, bộ bien dong 500a ngo ra 4-20ma có nhiều ưu điểm và được sử dụng rất phổ biến hiện nay. Hãy liên hệ với chúng tôi để được tư vấn và báo giá tốt nhất cho bạn. Cảm ơn các bạn đã xem qua bài viết này.
