Giám Sát Áp Suất Đường Ống Online

Giám sát áp suất đường ống Online. Thiết bị đo áp suất và gửi dữ liệu tự động về trung tâm giám sát. Hệ thống giám sát áp suất của đường ống nước trạm bơm qua Internet. Theo dõi áp suất và nhiệt độ đường ống dầu bằng điện thoại. Cảm biến đo áp suất và cảnh báo qua SMS, Email. Giải pháp theo dõi áp suất đường ống nước bằng App, Web. Trung tâm giám sát trạm bơm, nhà máy xử lý nước qua Internet. Hệ thống theo dõi áp suất Online giá rẻ.

Đối với nhà máy xử lý nước hay trạm bơm cần phải giám sát liên tục thông số áp suất của đường ống. Mục đích giám sát để phát hiện sớm sự cố vỡ đường ống nước. Thông thường chúng ta sử dụng cảm biến áp suất hoặc công tắc áp suất và gắn trên đường ống để giám sát. Tuy nhiên, đối với các vị trí ở xa trạm thì không thể sử dụng được. Do đó đòi hỏi phải có một giải pháp đo áp suất và gửi dữ liệu về trạm thông qua mạng Internet.

Trong bài viết này tôi sẽ giới thiệu cho các bạn một giải pháp giám sát áp suất trên đường ống và gửi dữ liệu về trung tâm. Giải pháp này sử dụng công nghệ mới nhất hiện nay và có nhiều ưu điểm vượt trội hơn so với việc sử dụng cảm biến analog truyền thống. Đặc biệt giải pháp này có chi phí thấp nên dễ dàng mở rộng ở quy mô lớn.

1. Giới thiệu giải pháp giám sát áp suất đường ống Online

Trên thị trường hiện nay có nhiều giải pháp để giám sát qua Internet như: sử dụng mạng 3G, 4G, Wifi… Tuy nhiên nhược điểm của các giải pháp này là đòi hỏi phải sử dụng thêm một thiết bị trung gian gắn SIM để gửi dữ liệu qua Internet. Do đó chi phí triển khai sẽ lớn và khó khăn khi bảo trì bảo dưỡng.

Ở Việt Nam hiện nay có hai công nghệ mới và rất phù hợp cho giải pháp giám sát áp suất từ xa. Đó là công nghệ NB-IoT và LoRaWAN. Giải pháp của chúng tôi sẽ sử dụng cảm biến đo áp suất có tích hợp sẵn SIM (NB-IoT) để kết nối trực tiếp lên Cloud Server. Bạn không cần phải sử dụng thêm bất kỳ thiết bị trung gian nào.

Ngoài ra, giải pháp giám sát áp suất đường ống Online của chúng tôi sử dụng nguồn PIN để cấp cho cảm biến. Thời gian sử dụng PIN lên đến 10 năm. Do đó bạn sẽ không phải lo lắng bị mất giám sát khi mất điện. Ưu điểm này rất phù hợp để lắp đặt trên đường ống có vị trí khó, vị trí hiểm trở.

2. Các thành phần của hệ thống đo áp suất Online của hãng Efento

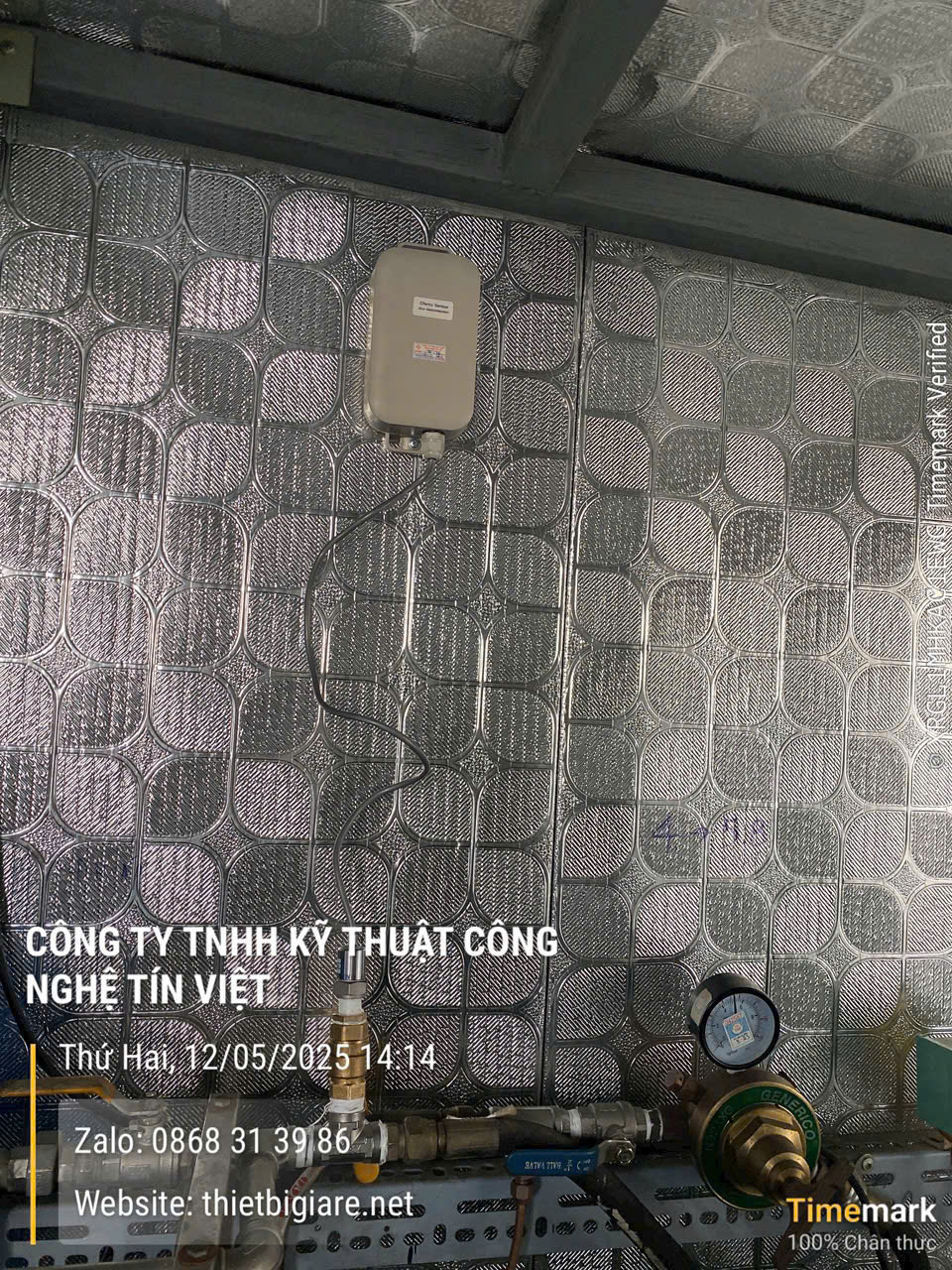

♦ Cảm biến đo áp suất không dây

Một thành phần không thể thiếu trong giải pháp giám sát áp suất đường ống online chính là cảm biến thông minh của hãng Efento. Cảm biến này sẽ đo áp suất trong đường ống (áp suất khí, áp suất chất lỏng…) và lưu vào bộ nhớ của nó. Ngoài ra, cảm biến này khi sử dụng với Gateway nó sẽ kết nối với Gateway để gửi dữ liệu theo chu kỳ đã cài đặt. Thông số kỹ thuật của cảm biến áp suất không dây như sau:

• Nguồn cấp: PIN AA 3.6V dung lượng 6300mAh (có thể thay PIN)
• Dãy áp suất đo được: max 20 bar
• Sai số: 0.5%
• Ren kết nối: 1/4-18 NPT
• Bộ nhớ: 40.000 phép đo
• Chuẩn bảo vệ: IP67
• Giao tiếp không dây: NB-IoT, Bluetooth
• Chu kỳ lưu dữ liệu: có thể cài đặt tối thiểu 1 phút
• Đo được áp suất chất lỏng, chất khí

♦ Gateway

Để giám sát Online từ xa thì dữ liệu từ cảm biến phải được gửi đến máy chủ Cloud. Thiết bị đảm nhiệm vai trò trung chuyển dữ liệu đó chính là Gateway. Mà trong hệ thống này đó là Efento Gateway. Thiết bị này sẽ tiếp nhận tín hiệu áp suất từ cảm biến đo được và gửi dữ liệu đến máy chủ để phân tích. Từ đó người dùng có thể xem áp suất từ xa 24/24 ở bất kỳ nơi đâu. Một số đặc điểm kỹ thuật của Gateway như:

• Sử dụng nguồn 5Vdc hoặc PoE
• Khoảng cách thu phát sóng: max 100m
• Thu được tín hiệu tối đa 128 sensor không dây
• Có cổng RJ45 để kết nối Internet
• Cài đặt qua giao diện Web, App
• Bộ nhớ: 500.000 phép đo
• Có phiên bản sử dụng SIM 4G để kết nối internet

3. Hệ thống giám sát áp suất đường ống Online có những tính năng gì ?

Một hệ thống giám sát hoàn chỉnh cần phải đáp ứng yêu cầu tối thiểu là xem dữ liệu theo thời gian thực. Bên cạnh đó tính năng cảnh báo sớm cũng là một yếu tố bắt buộc. Hệ thống của chúng tôi ngoài những tính năng đó thì còn có nhiều tính năng hữu ích khác giúp các bạn theo dõi được liên tục áp suất của hệ thống và đưa ra phân tích đánh giá sau một thời gian sử dụng. Một số chức năng của hệ thống này bao gồm:

• Theo dõi giá trị áp suất trong đường ống 24/24
• Cảnh báo sớm khi áp suất vượt ngưỡng cài đặt
• Có đầy đủ các loại cảnh báo như: Call, SMS, Email, App

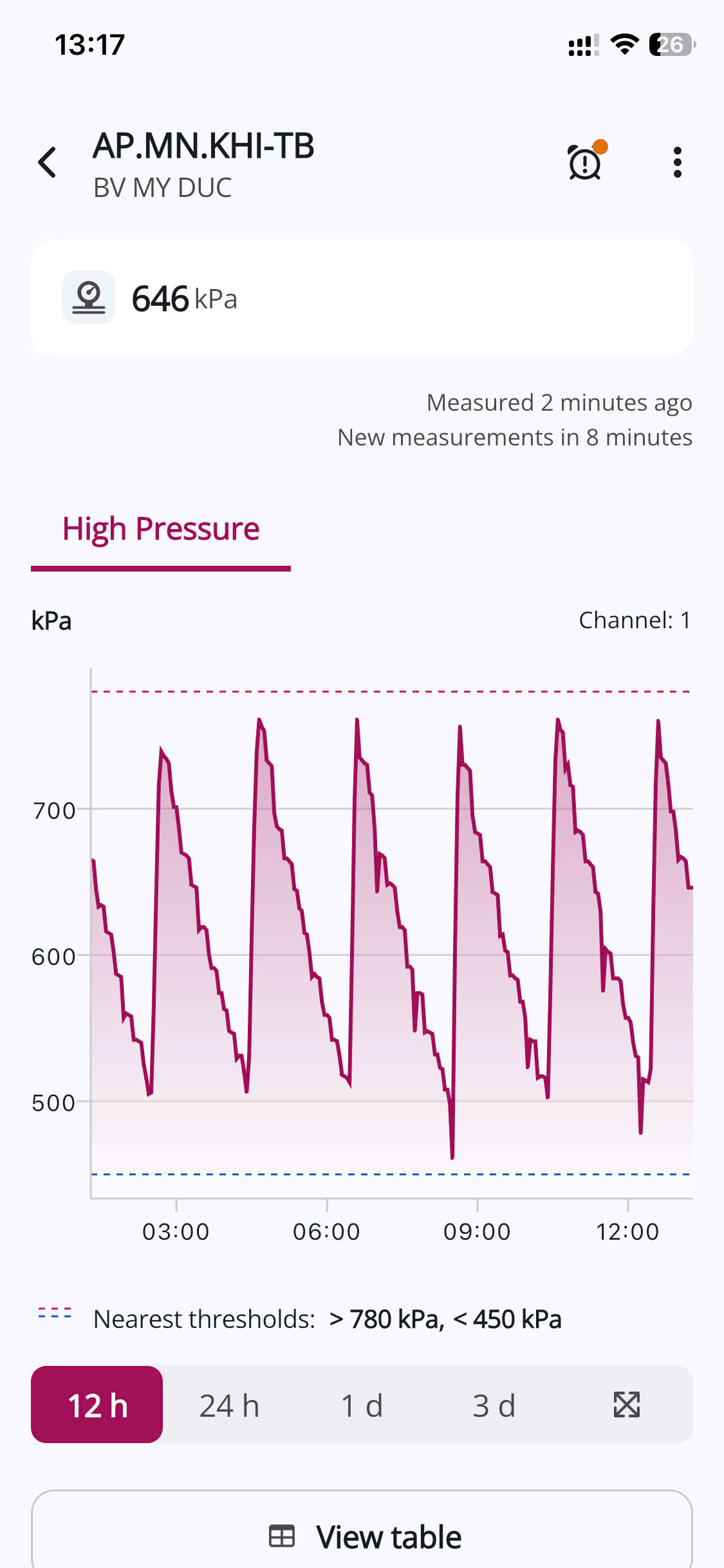

• Lưu lịch sử của áp suất tối đa 2 năm trên máy chủ
• Tạo báo cáo và gửi về Email định kỳ hàng ngày
• Có App, Web để người dùng truy cập bất kỳ lúc nào
• Chức năng phân quyền cho từng user
• Có hỗ trợ API để tích hợp vào phần mềm bên thứ 3
• Giám sát tập trung nhiều cảm biến trên cùng một giao diện
• Dễ dàng mở rộng và lắp đặt

4. Khi áp suất trong đường ống vượt ngưỡng, hệ thống có cảnh báo không ?

Câu trả lời là CÓ. Giải pháp của chúng tôi cho phép các bạn cài đặt ngưỡng báo động. Khi áp suất mà cảm biến đo được nằm ngoài ngưỡng thì lập tức sẽ có cảnh báo cho người dùng. Các phương thức cảnh báo bao gồm:

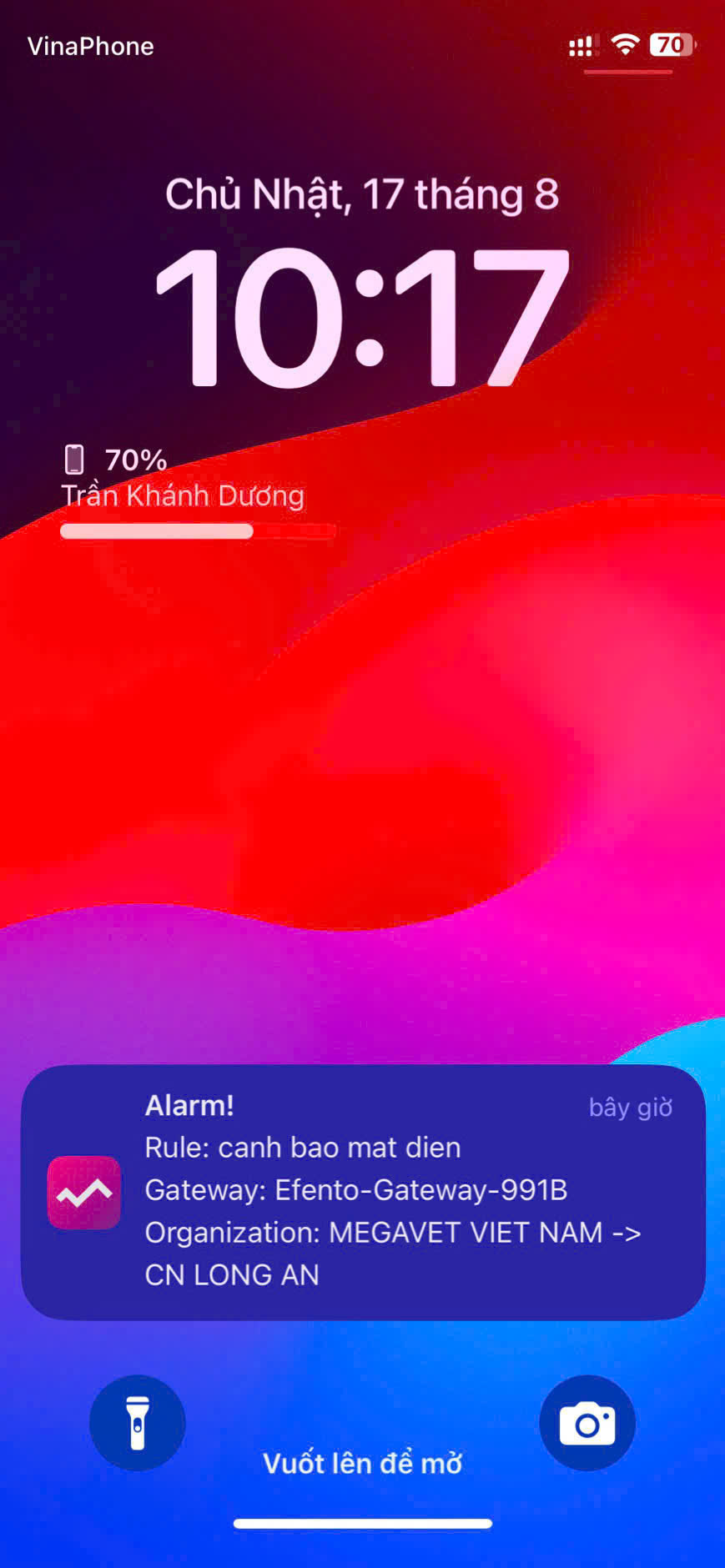

♦ Cảnh báo qua App điện thoại

Đây là phương thức cảnh báo nhanh, chính xác và miễn phí. Cảnh báo trên App được sử dụng phổ biến hiện nay. Tương tự như các ứng dụng cài trên điện thoại như Zalo, Facebook, Telegram, Viber… Ứng dụng Efento của chúng tôi cũng có thông báo khi áp suất của hệ thống vượt ngưỡng.

♦ Cảnh báo qua tin nhắn SMS

Cảnh báo qua tin nhắn SMS là loại cảnh báo truyền thống và hiện nay vẫn còn được sử dụng. Bởi vì độ tin cậy của nó mang lại và không yêu cầu điện thoại kết nối mạng. Khi điện thoại không kết nối wifi, mạng 4G thì vẫn nhận được tin nhắn SMS cảnh báo.

Hệ thống giám sát áp suất của Efento sẽ gửi tin nhắn SMS đến nhiều số điện thoại. Các tin nhắn cảnh báo sẽ gửi đồng thời và gửi hàng loạt đến nhiều người nhận.

♦ Cảnh báo qua cuộc gọi tới SIM

Với cảnh báo qua cuộc gọi thì nó rất hữu ích vì âm thanh cuộc gọi đến sẽ giúp bạn phát hiện ra ngay. Hệ thống này cũng sẽ thực hiện cuộc gọi cảnh báo cho nhiều số điện thoại đồng thời. Ngoài ra các cuộc gọi sẽ lặp lại theo chu kỳ nếu như sự cố vẫn chưa được khắc phục.

♦ Cảnh báo qua Email miễn phí

Đây là loại cảnh báo phổ biến nhất vì dễ sử dụng, miễn phí. Tuy nhiên hiệu quả mang lại không cao như các loại cảnh báo ở trên. Mặc dù vậy, giải pháp của Efento vẫn có tính năng này để các bạn tích hợp đẩy thông báo lên các ứng dụng như: Zalo, Telegram.

♦ Cảnh báo qua loa tại phòng giám sát

Đây có lẽ là loại cảnh báo mà rất cần thiết đối với các đơn vị sử dụng nhiều cảm biến lắp đặt nhiều vị trí khác nhau. Và có phòng giám sát tập trung để nhân viên theo dõi hệ thống. Tính năng này sẽ giúp nhân viên trực biết được cảm biến nào đang áp cao, áp thấp. Từ đó xử lý kịp thời để hạn chế thiệt hại.

5. Giải pháp giám sát áp suất đường ống qua điện thoại được sử dụng ở đâu ?

Có nhiều lĩnh vực cần sử dụng cảm biến đo áp suất hoặc công tắc áp suất. Các lĩnh vực đó đều thích hợp để sử dụng giải pháp này của chúng tôi. Như hình trên, các bạn có thể thấy có rất nhiều ứng dụng cần giám sát áp suất như:

• Đường ống nước
• Bình gas
• Đường ống dẫn khí và gas
• Đường ống dẫn dầu
• Hệ thống khí nén, thủy lực
• Đường ống nước điều áp
• Hệ thống tưới tiêu trong nông nghiệp
• ….

Tùy vào ứng dụng mà các bạn sẽ chọn dãy đo hoặc vật liệu cảm biến cho phù hợp. Ví dụ đối với đường ống dẫn dầu, hóa chất thì cần chọn loại cảm biến áp suất màng, vật liệu inox chống ăn mòn… Còn đối với đường ống nước thì chọn loại cảm biến thông thường có dãy đo phù hợp.

Tóm lại, giải pháp giám sát áp suất đường ống online có nhiều ưu điểm vượt trội và mang lại nhiều lợi ích cho doanh nghiệp của bạn. Hãy liên hệ với chúng tôi để được tư vấn kỹ thuật và báo giá nhanh nhất. Cảm ơn các bạn đã xem qua bài viết này.
